4 Bedienung der Applikation
4.3 Beobachten und Parameterzugriff mittels Bediengerät
Steuer- und Statuswort

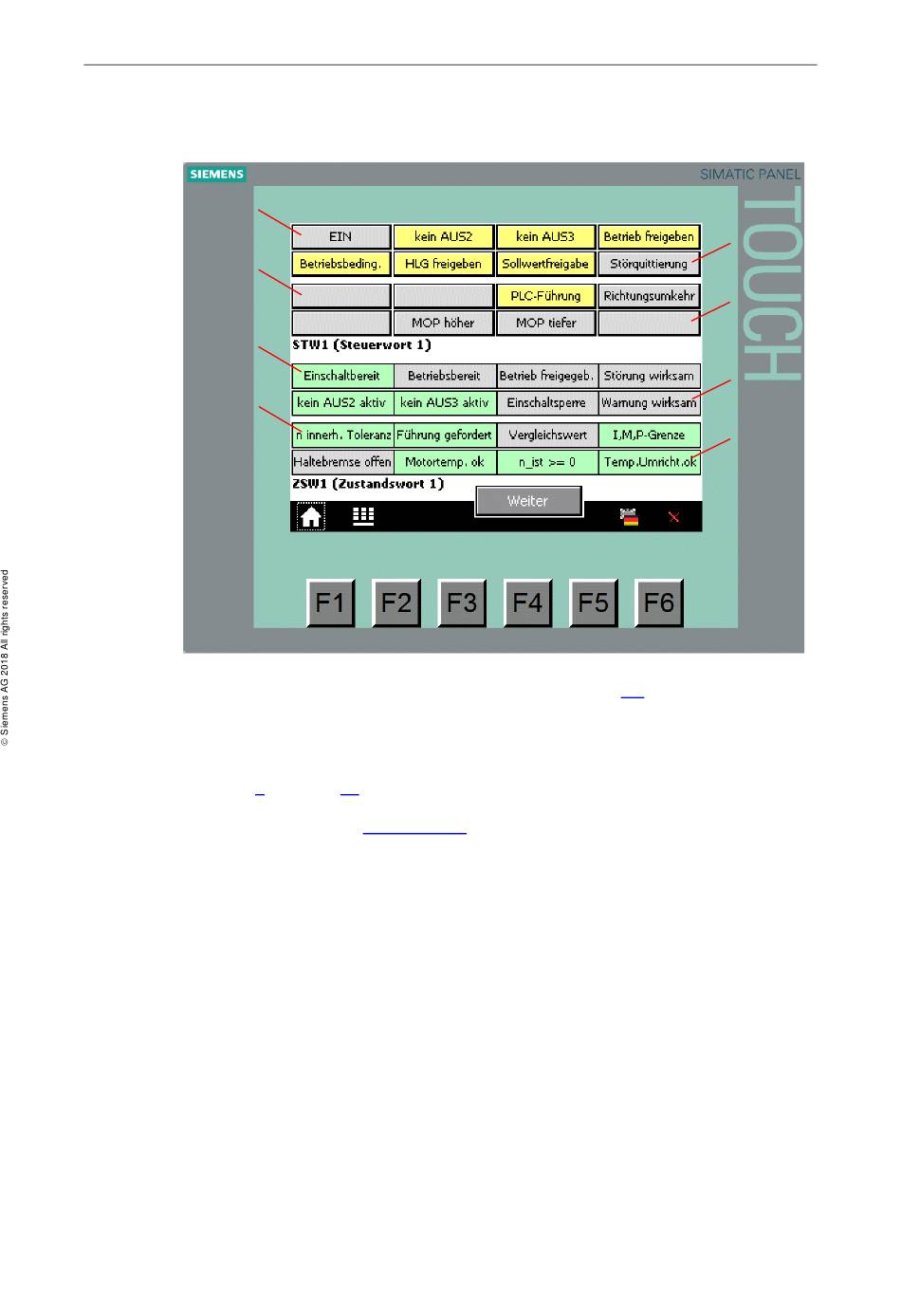

Abbildung 4-2: Steuer- und Statuswort
Bit 0
Bit 8
Bit 0
Bit 8
Das angezeigte Steuer- bzw. Zustandswort ist mit jenem in der
Beobachtungstabelle Process_Data identisch (siehe Kap. 4.4).
STW1 (Steuerwort 1)
Die Schaltflächen im oberen Bildteil sind aus Sicherheitsgründen inaktiv (siehe
Fußnote
5
Zustände der einzelnen Steuerbits an. Signalzustand "1" ist durch Gelbfärbung
gekennzeichnet. Die in
Lauf des Motors mit Signalzustand "1" zu beschalten und wurden deshalb im
Programm mit "1" vorbelegt.
ZSW1 (Zustandswort 1)
Die Textfelder im unteren Bildteil zeigen den Zustand der einzelnen Bits des
Statusworts. Signalzustand "1" wird durch Grünfärbung angezeigt.
"Störung wirksam" und "Warnung wirksam" sind abweichend davon bei Zustand
"1" rot bzw. rosa eingefärbt.
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
auf Seite 20). Allerdings zeigen sie durch Farbumschlag die logischen
Abbildung 4-2
07/2018
gelb angezeigten Bits sind zwingend für den
Bit 7
Bit 15
Bit 7
Bit 15
22
