3 Aufbau und Inbetriebnahme der Applikation
3.4 Laden der Software
Nr.
Aktion
25.

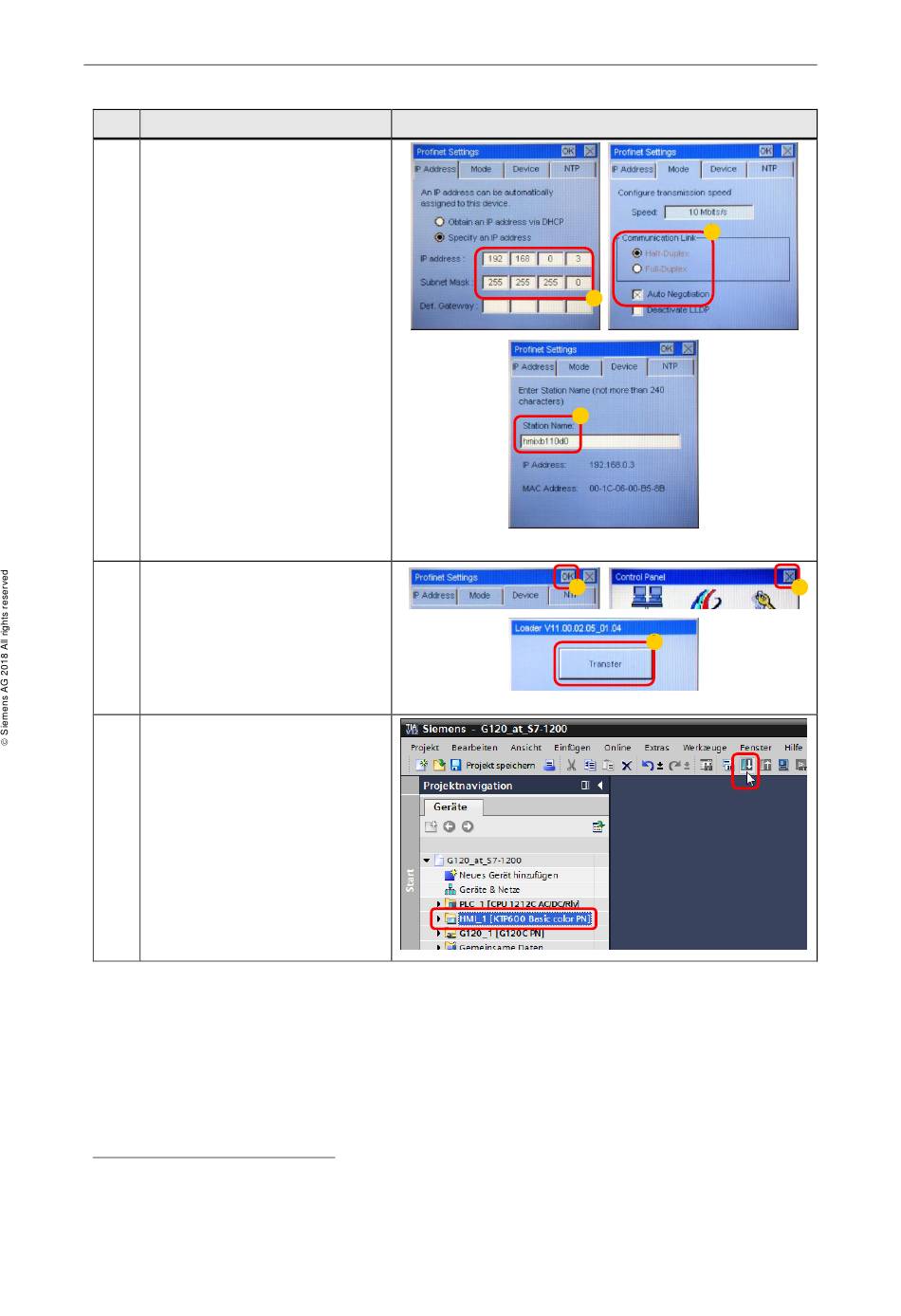

Machen Sie die Eingaben entspre-
chend den nebenstehenden
Bildern.
1.
Geben Sie für die IP-Adresse
den in STEP 7 projektierten
Wert an. (Diesen finden Sie
im Editor "Geräte und Netze"
in der Gerätesicht des
Bediengeräts in dessen
Eigenschaften unter
"Ethernet-Adressen".)
2.
Übernehmen (kontrollieren)
Sie auf der Registerkarte
"Mode" die
Defaulteinstellungen
entsprechend dem
nebenstehenden Bild.
3.
Den PROFINET-
Gerätenamen
nicht editieren. Er wird
automatisch beim Laden des
HMI-Projekts in das HMI
Bediengerät eingetragen.
26.
1.
Verlassen Sie die
PROFINET-Einstellungen mit
OK.
2.
Verlassen Sie das Control
Panel
3.
Bereiten Sie den Lade-
vorgang durch Drücken der
Taste "Transfer" vor.
27.
Sofern noch nicht geschehen,
verbinden Sie das KTP600 mittels
eines Ethernet-Patchkabels direkt
oder über einen Switch mit dem
PG/PC und starten Sie den
Datentransfer.
Das Bediengerät startet
anschließend automatisch.
Wenn Sie ohne Switch arbeiten,
können Sie nun das Bediengerät
an den zweiten Ethernet-Port des
SINAMICS G120 anschließen.
2
Das verwendete Bediengerät unterstützt lediglich eine S7-Verbindung und keine PROFINET-
Verbindung. Die Adressierung erfolgt also nicht über den Stationsnamen. Dieser kann allerdings
wie ein PROFINET-Name von der PLC ausgelesen und vergeben werden.
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
2
müssen Sie
07/2018
Anmerkung
2
1
3
1
3
2
18
