5 Funktionsmechanismen dieser Applikation
5.2 Funktionalität Parameterzugriff
5.2.2
Die DBs "read/write_drive_parameters" und "answer_from_drive"
Der Auftrag, auf einen Parameter zuzugreifen, besteht aus mindesten 10 Worten.
Daher sollte der Auftrag in einem DB oder in den temporären Daten eines
Codebausteins zusammengestellt werden. Im Beispiel liegen die Aufträge in den
DBs DB 101 "read_drive_parameters" und DB 100 "write_drive_parameters.
Auch die Antwort vom SINAMICS Umrichter besteht aus mehreren Worten. Daher
verwendet das Beispiel dafür den DB 103 "answer_from_drive".
Ein Auftrag kann den Zugriff auf mehrere Parameter enthalten. Da die Länge der
zu übertragenden Daten pro Auftrag von der Anzahl und den Datentypen der
Umrichterparameter abhängt, kann keine allgemeingültige Struktur erstellt werden.
Daher wird im Beispiel nur auf die Hoch- und Rücklaufzeit (P1120 und P1121) und
einen Teil des Störspeichers (P945.x) zugegriffen. Der Auftrag, die Parameter zu
lesen, ist im DB 101 "read_drive_parameters" hinterlegt. Der, um sie zu schreiben,
im DB 100 "write_drive_parameters".
Die Antwort des SINAMICS Umrichters wird in den DB 103 "answer_from_drive"
kopiert. Die darin angelegte Struktur entspricht der Struktur bei erfolgreichem
Parameter lesen.
Hinweis
Legen Sie den gesamten Auftrag in eine Struktur (im Beispiel "record"). Damit
haben Sie die Möglichkeit, den Datensatz beim Lesen/Schreiben durch die
Anweisungen RDREC/WRREC symbolisch über den Strukturnamen (hier
"record") anzusprechen.

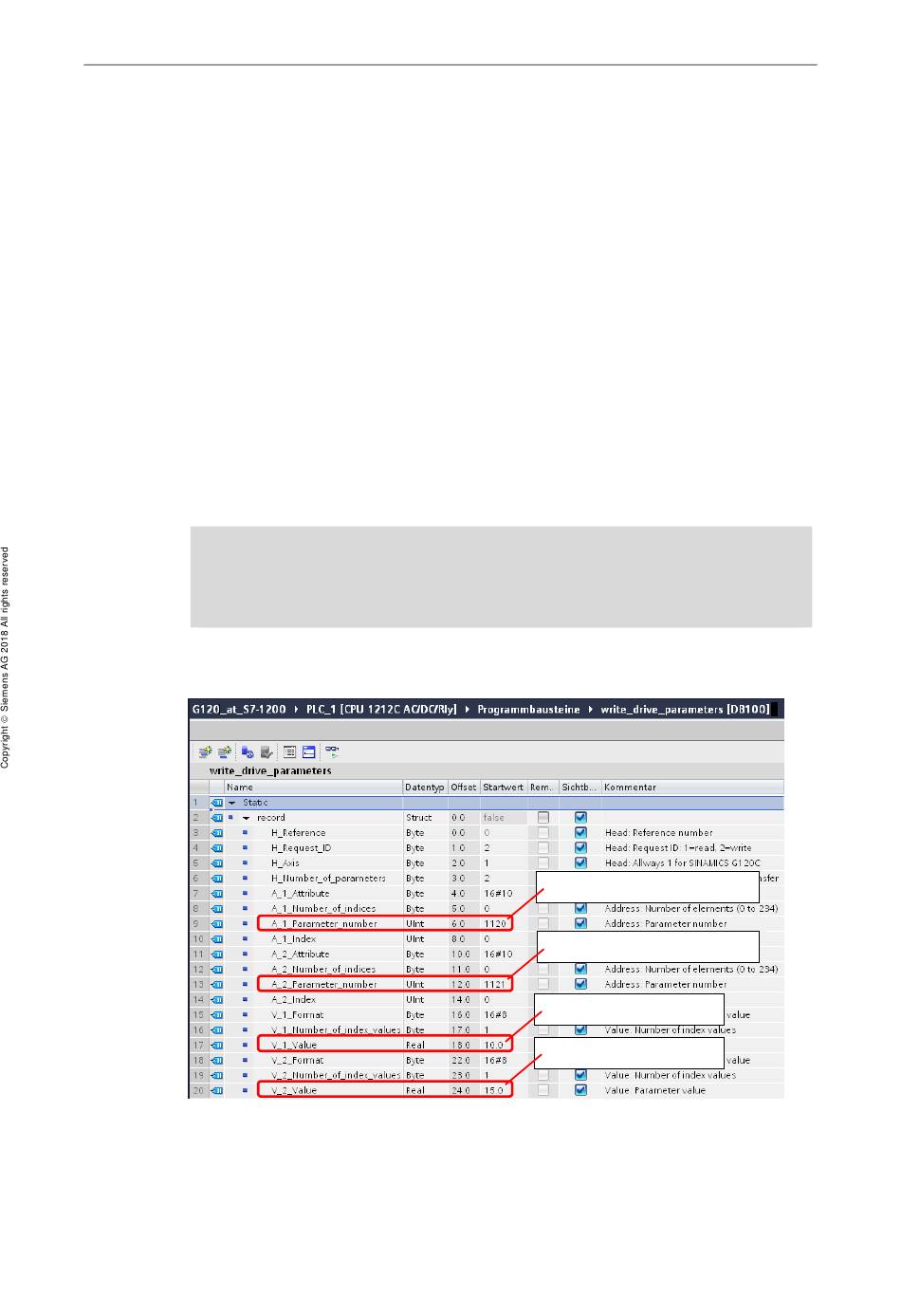

Abbildung 5-8: DB100 "write_drive_parameters"
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
07/2018
Hochlaufzeit Parameternr.
Rücklaufzeit Parameternr.
Hochlaufzeit Wert [s]
Rücklaufzeit Wert [s]
39
