5 Funktionsmechanismen dieser Applikation
5.1 Funktionalität Prozessdatenaustausch
5.1.5
Der FB 11 "Process_Data"
Dieser FB zeigt den Zugriff auf die Prozessdaten unter Verwendung der
Anweisungen "DPRD_DAT" / "DPWR_DAT". Er wird zyklisch im OB1 aufgerufen.

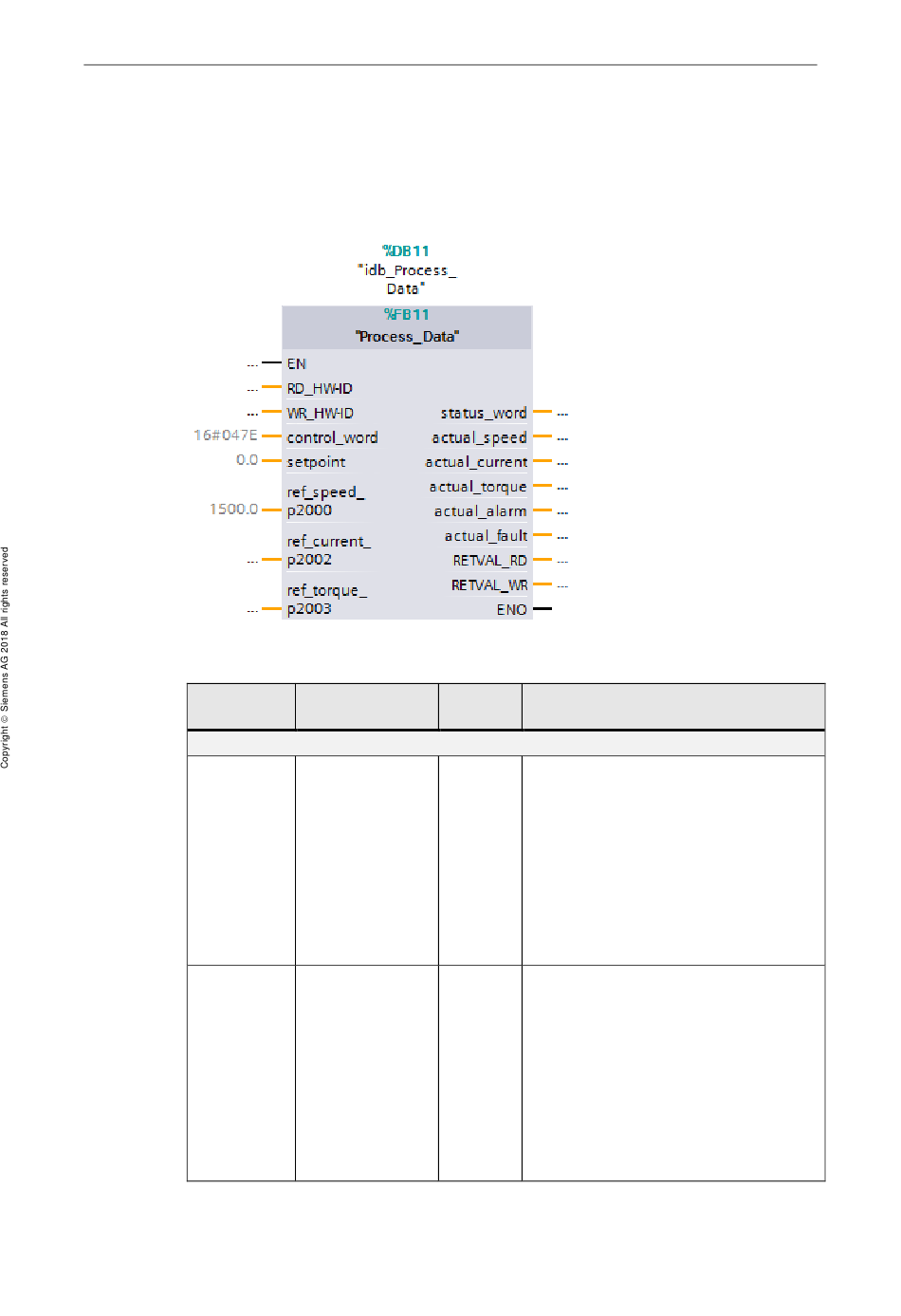

Abbildung 5-5: FB "Process_Data
Tabelle 5-1: Schnittstelle des FBs "Process_Data"
Parameter
RD_HW-ID
WR_HW-ID
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
Anfangs-
Datentyp
Eingangsparameter
HW_SUBMODULE -
HW_SUBMODULE -
07/2018
Beschreibung
wert
Für das Lesen von Daten von einem DP-
Normslave/PROFINET IO-Device
maßgebliche Hardware-Kennung.
Beim Auswählen des Telegrammtyps in
den Eigenschaften des Antriebs im
TIA Portal legt STEP 7 eine
Systemkonstante an, die dieser Kennung
entspricht. Tragen Sie diese
Systemkonstante hier ein. Sie wird Ihnen
bei der Parametereingabe symbolisch in
der Klappliste angezeigt.
Für das Schreiben von Daten in einen DP-
Normslave/PROFINET IO-Device
maßgebliche Hardware-Kennung.
Beim Auswählen des Telegrammtyps in
den Eigenschaften des Antriebs im
TIA Portal legt STEP 7 eine
Systemkonstante an, die dieser Kennung
entspricht. Tragen Sie diese
Systemkonstante hier ein. Sie wird Ihnen
bei der Parametereingabe symbolisch in
der Klappliste angezeigt.
34
