4 Bedienung der Applikation
4.3 Beobachten und Parameterzugriff mittels Bediengerät
Soll- und Istwerte

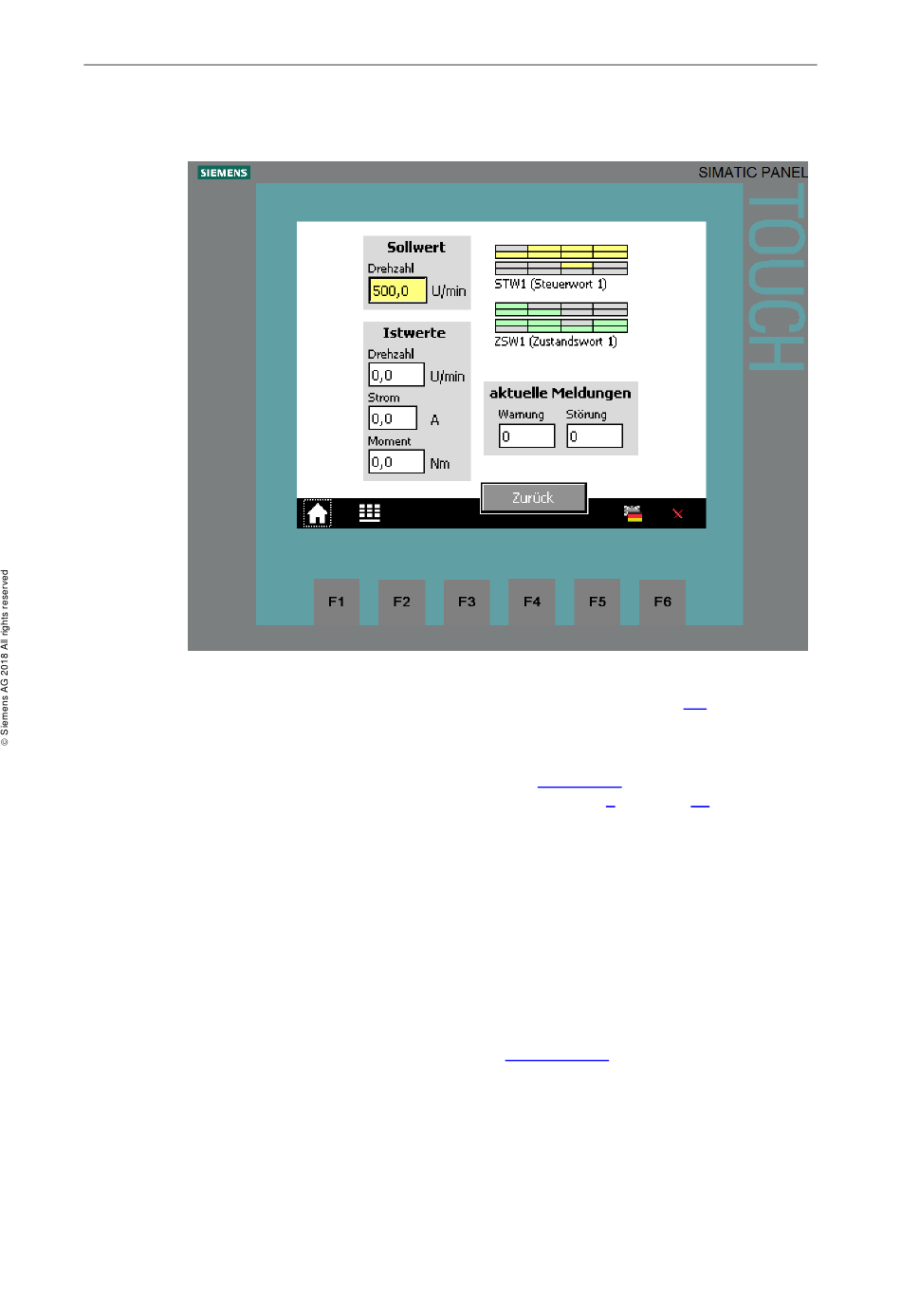

Abbildung 4-3: Soll- und Istwerte
Die in obigem Bild enthaltenen Steuerungsvariablen sind mit jenen in der
betreffenden Variablentabelle Process_Data identisch (siehe Kap. 4.4).
Drehzahlsollwert
In dem gelben Feld links oben wird der Drehzahlsollwert angezeigt, der mit den
Digitaleingängen E 0.5, E 0.6 und E 0.7 (siehe
direkte Sollwerteingabe an dieser Stelle (siehe Fußnote
Istwerte
Unterhalb der Drehzahl-Sollwerteingabe werden die aktuellen Istwerte Drehzahl,
Strom und Drehmoment angezeigt.
Steuer- und Statuswort
Um Steuer- und Statuswort im Auge zu behalten, ohne auf das betreffende Bild
umschalten zu müssen, sind diese hier auch in Miniaturdarstellung vorhanden.
Aktuelle Meldungen
Aktuelle Störungen und Warnungen werden mit entsprechender Nummer
angezeigt. Eine "0" bedeutet, dass keine Störung bzw. Warnung vorhanden ist.
Liegt eine Meldung vor, wird diese gemäß
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
07/2018
Tabelle
4-1) eingestellt wird. (Für
5
auf Seite 20))
Abbildung 4-4
dargestellt.
23
