1 Aufgabe
Aufgabe
1
Die SIMATIC S7-1200 kann als PROFINET Controller betrieben werden. Dabei
kann ein PROFINET-fähiger Antrieb SINAMICS G120 als PROFINET Device
eingesetzt und von der SIMATIC S7-1200 angesteuert werden. Die Applikations-
beschreibung deckt folgende Antriebstypen ab (mit FW ≥V4.6):
G110M
G120 mit CU240E-2 PN oder CU250S-2 PN
G120C PN
G120D mit CU240D-2 PN
G120P mit CU230P-2 PN
Stellvertretend für die obigen Geräte wird im folgendem das Kürzel G120
verwendet. Am Beispiel eines SINAMICS G120C mit PROFINET-Schnittstelle wird
gezeigt, wie man den SINAMICS Antrieb konfiguriert, in Betrieb nimmt und auf
Prozessdaten und Parameter zugreift.
Überblick über die Automatisierungsaufgabe
Folgendes Bild gibt einen Überblick über die Automatisierungsaufgabe:

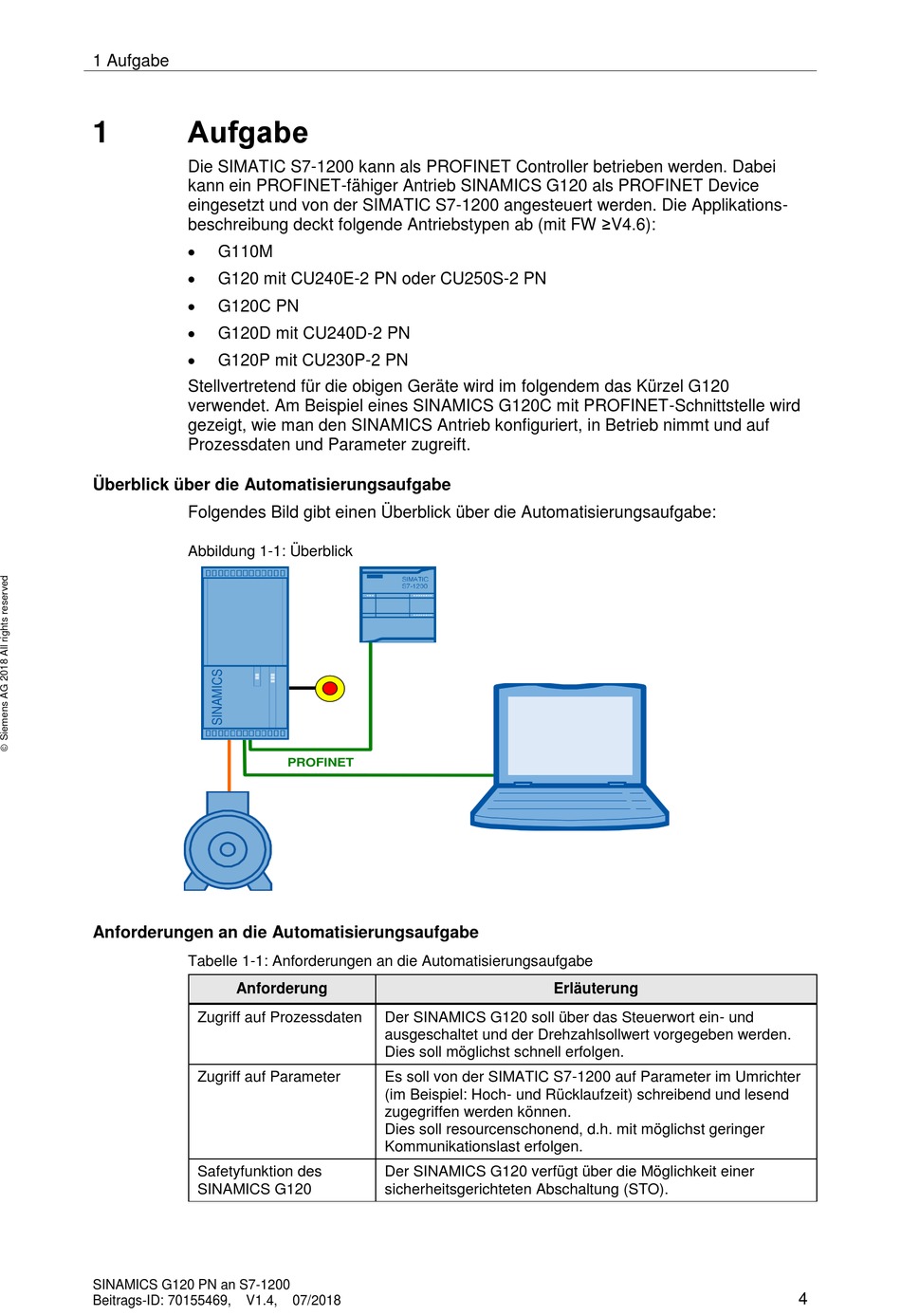

Abbildung 1-1: Überblick
Anforderungen an die Automatisierungsaufgabe
Tabelle 1-1: Anforderungen an die Automatisierungsaufgabe
Anforderung
Zugriff auf Prozessdaten
Zugriff auf Parameter
Safetyfunktion des
SINAMICS G120
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
PROFINET
Der SINAMICS G120 soll über das Steuerwort ein- und
ausgeschaltet und der Drehzahlsollwert vorgegeben werden.
Dies soll möglichst schnell erfolgen.
Es soll von der SIMATIC S7-1200 auf Parameter im Umrichter
(im Beispiel: Hoch- und Rücklaufzeit) schreibend und lesend
zugegriffen werden können.
Dies soll resourcenschonend, d.h. mit möglichst geringer
Kommunikationslast erfolgen.
Der SINAMICS G120 verfügt über die Möglichkeit einer
sicherheitsgerichteten Abschaltung (STO).
