4 Bedienung der Applikation
4.3 Beobachten und Parameterzugriff mittels Bediengerät
3.
Starten Sie mit der Schaltfläche
"Start Transfer" den Schreib- oder
Leseauftrag.
Hinweis:
Nach einem Schreibauftrag werden
die neuen Daten als gelesene
Parameter in die weißen Felder im
linken Bildteil übernommen. Sie
müssen zur Aktualisierung nach dem
Schreiben also keinen zusätzlichen
Leseauftrag anstoßen.
4.
Beenden Sie den Schreib- oder
Leseauftrag, indem Sie "Beende
Transfer" anklicken

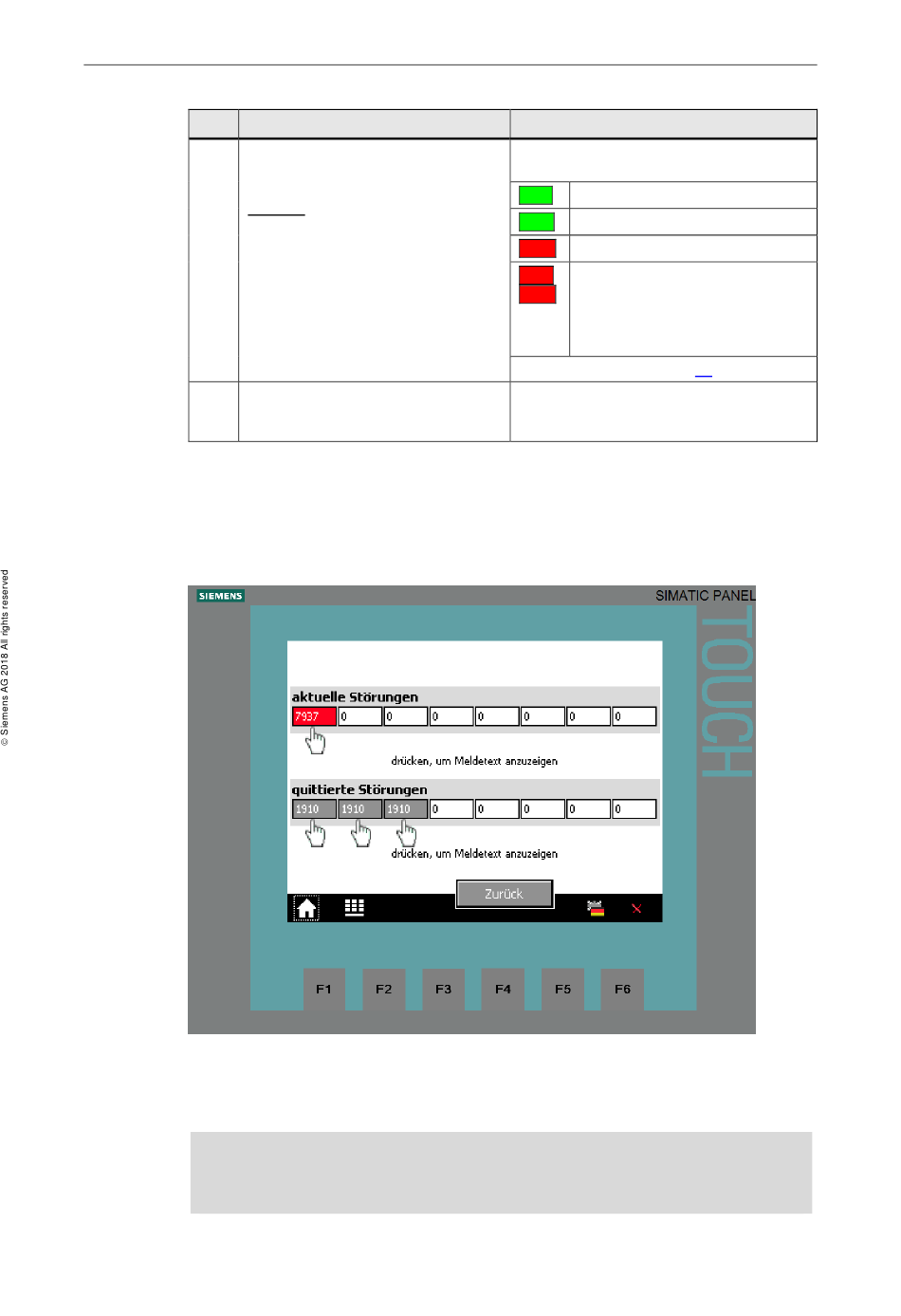

Störpuffer
Im Bild werden die Störcodes der acht aktuellen und acht quittierten Störungen, die
im Umrichter gespeichert werden, angezeigt.
Abbildung 4-7: Anzeige Störpuffer
Die Störcodes im obigen Bild entsprechen den Steuerungsvariablen
V_3_Value_00 (DW18) bis V_3_Value_15 (DW48) im Datenbaustein
"answer_from_drive" (DB103).
Hinweis
Die Störpuffer werden nur aktualisiert, wenn Sie eine azyklische Übertragung
anstoßen. Im Beispielprojekt müssen Sie deshalb, bevor Sie auf die Anzeige des
Störpuffers umschalten, die Funktion "Parameter lesen" ausführen.
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
Aktion
07/2018
Bemerkung
Der Auftragsstatus gibt an, wie der Auftrag
abgeschlossen wurde:
Übertragung läuft noch
busy
done
Auftrag erfolgreich abgeschlossen
Kommunikationsfehler
errori
Der Auftrag wurde zwar fehlerfrei
drive
übertragen, konnte aber im
errori
SINAMICS nicht umgesetzt
werden (z.B. wurde eine negative
Zeit vorgegeben)
Zur Fehlerdiagnose siehe /1/.
Die Auftragsstatusbits werden gelöscht.
26
