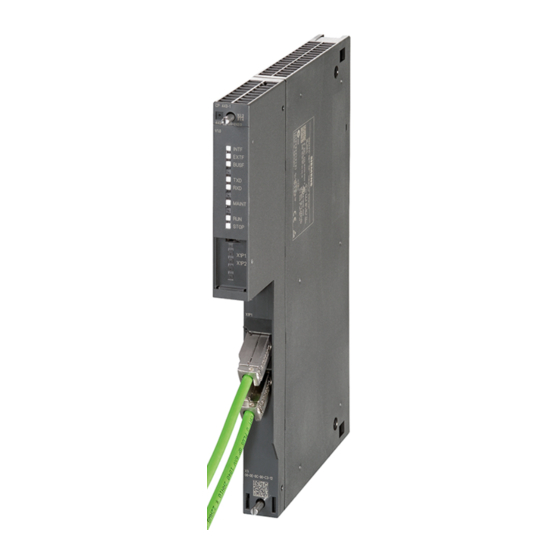

Siemens CP 443-1 Advanced Gerätehandbuch

Simatic net s7-400 - industrial ethernet
Vorschau ausblenden Andere Handbücher für CP 443-1 Advanced:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CP 443-1 Advanced (GX30)
SIMATIC NET
S7-400 - Industrial Ethernet
CP 443-1 Advanced (GX30)
Gerätehandbuch
Handbuch Teil B
11/2015
C79000-G8900-C256-04
___________________
Vorwort
___________________
Eigenschaften und Dienste
___________________
Leistungsdaten
Voraussetzungen für den
___________________
Einsatz
___________________
LEDs
Montage und
___________________
Inbetriebsetzung
___________________
Projektierung und Betrieb
Diagnose und
___________________
Instandhaltung
___________________
Technische Daten
___________________
Zulassungen
___________________
Literaturverzeichnis
1
2
3
4
5
6
7
8
9
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens CP 443-1 Advanced

Inhaltszusammenfassung für Siemens CP 443-1 Advanced

  • Seite 1 ___________________ CP 443-1 Advanced (GX30) Vorwort ___________________ Eigenschaften und Dienste ___________________ SIMATIC NET Leistungsdaten Voraussetzungen für den ___________________ Einsatz S7-400 - Industrial Ethernet CP 443-1 Advanced (GX30) ___________________ LEDs Montage und ___________________ Inbetriebsetzung Gerätehandbuch ___________________ Projektierung und Betrieb Diagnose und...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Gigabit-Schnittstelle: 1 x 8-polige RJ45-Buchse Security-Funktion: Das Schloss-Symbol kennzeichnet die Schnittstelle zum externen, unsiche- ren Subnetz. PROFINET-Schnittstelle: 4 x 8-polige RJ45-Buchse Security-Funktion: Schnittstelle zum internen, geschützten Subnetz Aufdruck MAC-Adressen Bild 1 CP 443-1 Advanced CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 4: Gerätehandbuch, 11/2015, C79000-G8900-C256

    Vorwort Gültigkeit und Produktbezeichnungen In dieser Beschreibung finden Sie Informationen zum Produkt: ● CP 443-1 Advanced Artikelnummer 6GK7 443-1GX30-0XE0 ● CP 443-1 Advanced (conformal coating) CP mit beschichteter Leiterplatte Artikelnummer 6GK7 443-1GX30-0XE1 Hardware-Erzeugnisstand 1 Firmware-Version V3.2 Kommunikationsprozessor für SIMATIC S7-400 / S7-400H Produktbezeichnungen ●...
  • Seite 5 ● Handbuch Teil A: Projektierungshandbuch "S7-CPs für Industrial Ethernet Projektieren und in Betrieb nehmen", siehe /2/ (Seite 110). ● Handbuch Teil B: Gerätehandbuch "CP 443-1 Advanced" (vorliegend) ● SIMATIC NET Industrial Ethernet Security - Grundlagen und Anwendung - Projektierungshandbuch, siehe /17/ (Seite 113) ●...
  • Seite 6 Sie finden die Lizenzbedingungen in folgendem Dokument, das sich auf dem mitgelieferten Datenträger befindet: ● DOC_OSS-CP443-1-Adv_74.pdf Firmware Die Firmware ist signiert und verschlüsselt. Damit ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Lösungen, Maschinen, Geräten und/oder Netzwerken...
  • Seite 7 ● Im Internet unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/view/50305045) Training, Service & Support Informationen zu Training, Service & Support finden Sie in dem mehrsprachigen Dokument "DC_support_99.pdf" auf den Internet-Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/view/38652101) CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 8 Vorwort CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 9: Inhaltsverzeichnis

    Kenndaten TCP-Verbindungen für HTTP / HTTPS ..............36 2.10 Kenndaten für den Einsatz von Java-Applets ................. 36 2.11 Speicherorganisation im CP 443-1 Advanced ................ 37 2.12 Kenndaten des integrierten 4-Port-Switch ................38 Voraussetzungen für den Einsatz ......................39 Mengengerüst ......................... 39 Systemumgebung ........................
  • Seite 10 Firewall-Regeln nachladen ....................74 6.9.3 IP-Zugriffsschutz aktivieren ....................74 6.9.4 Zertifikate importieren für SMTP mit STARTTLS oder FTPS ..........74 6.9.5 Security und STEP 7-Spezialdiagnose aktiviert – Projektierbarkeit blockiert ......75 6.10 Uhrzeitsynchronisation ......................75 CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 11 Zur Programmierung (Bausteine, OPC) ................112 Industrial Ethernet Security ....................113 Zur Anwendung und Projektierung von PROFINET IO ............113 Zur Projektierung von PROFINET CBA ................113 Zu Aufbau und Betrieb eines Industrial Ethernet-Netzes ............. 114 Index..............................115 CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 12 Inhaltsverzeichnis CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 13: Eigenschaften Und Dienste

    Netzwerke. Der CP bietet die Schutzfunktion wie folgt: – Schutz der S7-400 Station, in welcher der CP betrieben wird. – Schutz der an der PROFINET-Schnittstelle angeschlossenen internen Firmennetzwerke. Jeder Port kann einzeln per Projektierung deaktiviert werden. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 14: Funktionserweiterungen

    ● Projektierung von passiven TCP-Verbindungen zwischen CP und einem redundanten Partner mit identischer Nummer des lokalen Ports, siehe Port-Projektierung bei redundanten Partnern (Seite 66). ● Ausweitung des Schutzkonzepts des CP bei Aktivierung einer Schutzstufe der CPU, siehe Auswirkungen von Schutzstufen (Seite 60). CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 15 ● Neuer Programmbaustein AG_CNTEX zur Verbindungs- und Systemdiagnose mit PING- Funktionalität ● Erweiterter Programmbaustein FTP_CMD für FTP-Dienste ermöglicht den Aufbau gesicherter SSL-Verbindungen. Funktionale Verbesserungen Beim gleichzeitigen Betrieb von Standard-Kommunikationsfunktionen und PROFINET IO- Controllerbetrieb konnte die Kommunikationsgeschwindigkeit des CP weiter verbessert werden. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 16: Kommunikationsdienste

    – Kommunikation zwischen intelligenten Geräten ist grafisch zu projektieren statt aufwändig zu programmieren – Herstellerübergreifendes, anlagenweites Engineering Hinweis PROFINET CBA versus Security-Funktion Wenn Sie PROFINET CBA nutzen, dann können Sie den CP nicht für die Funktionalität "Security" aktivieren. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 17 Abbau von Verbindungen wird hier ausschließlich über die Programmschnittstelle "dynamisch" veranlasst. STEP 7 stellt einen UDT für die Verbindungsbeschreibung sowie vier FBs für den Datenaustausch zur Verfügung. Der CP unterstützt für diese Schnittstelle die Kommunikation über ISO-on-TCP- Verbindungen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 18: Weitere Dienste Und Merkmale Des Cp

    Netzes die Möglichkeit, die gesicherten Protokolle HTTPS, FTPS, NTP (gesichert) und SNMPv3 zu verwenden. Anmerkung: Die im CP integrierte Switch-Funktion der PROFINET-Schnittstelle leitet Telegramme unabhängig von der Security-Einstellung des CP im internen Subnetz weiter. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 19 Management Protocol). Er liefert dabei die Inhalte von bestimmten MIB-Objekten gemäß Standard-MIB II, LLDP MIB, Automation System MIB und MRP Monitoring MIB. Bei aktivierten Security-Funktionen unterstützt der CP SNMPv3 zur abhörsicheren Übertragung von Netzwerkanalyseinformationen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 20 – Sie können ermitteln, welche Verbindungstypen für die SEND / RECEIVE-Schnittstelle eingerichtet sind. ● S5-/S7-Adressierungsmodus Der Adressierungsmodus ist für den FETCH/WRITE-Zugriff als S7- oder S5- Adressierungsmodus projektierbar (S7-Adressiermodus gilt nur für Datenbausteine / DBs). CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 21 Es erfolgt LED-Anzeige (BUS1F LED) und Eintrag im Diagnosepuffer; der CP bleibt in der Betriebsart RUN. ● Unterstützung im Hochverfügbaren System (H-System) Die S7-Kommunikation wird im H-System über folgende Protokolle unterstützt: – ISO-Transport – ISO-on-TCP (RFC1006) CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 22 Eigenschaften und Dienste 1.4 Weitere Dienste und Merkmale des CP CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 23: Leistungsdaten

    • • FTP (FTP-Client) • Hinweis: FTP-Verbindungen belegen jeweils 2 TCP- Verbindungen. Beispiel Sie können beispielsweise folgende Kombination von Verbindungen betreiben: ● 62 S7-Verbindungen oder 62 H-Verbindungen ● 30 ISO-on-TCP-Verbindungen ● 10 TCP-Verbindungen CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 24: Kenndaten S7-Kommunikation

    Das mögliche Mengengerüst der S7-Kommunikation wird durch jede projektierte Verbindung mit Betriebsart SPEED SEND/RECV entsprechend reduziert. SEND/RECEIVE-Schnittstelle 2.3.1 Kenndaten Die SEND/RECEIVE-Schnittstelle bietet den Zugang zur Kommunikation über TCP-, ISO-on- TCP-, ISO-Transport-, E-Mail- und UDP-Verbindungen. Folgende Kenndaten sind von Bedeutung: CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 25 3. E-Mail (Auftragsheader + Nutzdaten): 1 bis 8192 Byte Max. Datenlänge für Programmbausteine AG_SSEND und AG_SRECV erlauben den Transfer von Nutzdaten fol- AG_SSEND und AG_SRECV gender Längen: 1. ISO−on−TCP, TCP, ISO−Transport: 1 bis 1452 Byte 2. UDP: 1 bis 1452 Byte CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 26: Anzahl Parallel Betreibbarer Send-/Receive-Aufrufe

    Wenn die maximale Anzahl der parallelen SEND-/RECEIVE-Aufrufe überschritten wird, dann wird im STATUS der überzähligen SEND-Funktionen der Wert 8302H (keine Empfangsressourcen) angezeigt. Dies kann beispielsweise vorkommen, wenn zu viele SEND-/RECEIVE-Aufrufe gleichzeitig im OB1 abgesetzt werden. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 27 Max. Anzahl paralleler FC60 pro CPU 416/417/41x–H Anzahl gleichzeitiger SEND-Aufrufe Max. Anzahl paralleler FC60 pro CPU 416/417/41x–H Die maximale Anzahl parallel betreibbarer SPEED-SEND/RECEIVE-Aufrufe (FC53, FC63) wird nur durch die CPU begrenzt (siehe oben). CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 28: Kenndaten Für Die Offene Tcp/Ip-Kommunikation

    Die Anzahl betreibbarer PROFINET IO-Devices kann sich verringern, wenn die verwendeten Devices umfangreiche Projektierungsdaten aufgrund vieler Submodule voraussetzen.In diesem Fall reicht der Speicher im CP nicht aus und Sie erhalten beim Laden der Projektierungsdaten im Diagnosepuffer des CP den Hinweis auf Ressourcenmangel. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 29: Kenndaten Für Profinet Cba

    8192 Byte 1452 Byte (azyklische Verschaltungen), maximal Datenlänge für Arrays und Strukturen 250 Byte 250 Byte 250 Byte (zyklische Verschaltungen), maximal Datenlänge für Arrays und Strukturen 2400 Byte 1452 Byte (lokale Verschaltungen), maximal CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 30 Stationen sind 2 * PN OPC und 1 * SIMATIC iMap HMI Variablenaktualisierung 500 ms minimal Anzahl HMI-Variablen 200 maximal Datenlänge aller HMI-Variablen 1600 Byte 8192 Byte Geräteinterne Verschaltungen Anzahl der geräteinternen Verschal- tungen CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 31 Bei einem großen Mengengerüst oder beim Parallelbetrieb mit anderen Diensten (z.B. Online Beobachten) kann die projektierte Abtasthäufigkeit (bei azyklischen Verschaltungen) bzw. Übertragungshäufigkeit (bei zyklischen Verschaltungen) nicht in allen Fällen garantiert werden. Als Abhilfe wird die Erhöhung der entsprechenden Werte empfohlen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 32: Zykluszeiten

    Zykluszeiten Kommunikationslast und Zyklusverlängerung Beim Einsatz des CP 443-1 Advanced ist der Einfluss von PROFINET CBA auf die Zykluszeit des OB1 gering. Der Einfluss ist unabhängig von der Anzahl der PROFINET CBA- Partner und von der Anzahl der PROFINET CBA-Verschaltungen.
  • Seite 33 Messungen durchgeführt. Diese Messergebnisse beziehen sich auf eine bestimmte beispielhafte Gerätekonfiguration. Verwendet wurden 2 S7-400 Stationen mit jeweils einem CP 443-1 Advanced (hier: 6GK7 443-1EX40). Im Anwenderprogramm wird der FB90 verwendet (Der FB90 weist gegenüber dem FB88 ein besseres Zeitverhalten auf).

  • Seite 34: Messprinzip

    Die durch die Funktion "Bearbeiten / Auslastung prüfen" von SIMATIC iMap ab V2.0 angezeigten Werte der Auslastungsparameter beziehen sich auf den Datenaustausch bis zum CP. Sie gelten nicht für den Datenzugriff aus dem Anwenderprogramm. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 35: Kenndaten Für Den E-Mail-Betrieb

    2 TCP-Verbindungen belegt (1 Control-Verbindung und 1 Datenverbindung). Wenn Sie FTPS mit Authentifizierung verwenden, dann müssen Sie für die Authentifizierung des CP am Server das Zertifikat, das Sie von Ihrem Dienstbetreiber bekommen, in den CP CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 36: Kenndaten Tcp-Verbindungen Für Http / Https

    S7BeansAPI zu übertragen, können auch Arrays eingesetzt werden. Maximale Array-Größe Die maximale Arraygröße liegt für den CP 443-1 Advanced ● beim Schreiben von Daten in die CPU bei 400 Byte und ● beim Lesen von Daten aus der CPU bei 400 Byte.

  • Seite 37: Speicherorganisation Im Cp 443-1 Advanced

    Leistungsdaten 2.11 Speicherorganisation im CP 443-1 Advanced Beispiel Vom CP 443-1 Advanced können maximal 100 Arrayelemente vom Typ DWORD oder REAL mit einem Leseauftrag übertragen werden, da jedes Element vom Typ DWORD bzw. REAL jeweils vier Byte belegt. 2.11 Speicherorganisation im CP 443-1 Advanced...

  • Seite 38: Kenndaten Des Integrierten 4-Port-Switch

    Die Ports des im CP integrierten Switch sind über STEP 7 in der Parametergruppe "Port Parameter" einzeln deaktivierbar. Dies kann beispielsweise für Servicezwecke genutzt werden. Der Port wird durch Deaktivierung komplett abgeschaltet. Die zugehörige LED am Gerät (z.B. P1) ist dann ausgeschaltet. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 39: Voraussetzungen Für Den Einsatz

    ● Der volle Funktionsumfang (MRP, IRT, Priorisierter Hochlauf) steht nur mit CPUs ab Firmware-Version 5.2 zur Verfügung. Beachten Sie hierzu auch die Angaben zur erforderlichen Version des Projektierungswerkzeugs STEP 7 in Kapitel Projektierung (Seite 42). CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 40 Einschränkungen bei CPUs mit älteren Firmware-Versionen ● Bei CPUs in der Firmware-Version V4.1 hat der CP nur den Funktionsumfang der Vorgänger-Baugruppe CP 443-1 Advanced (6GK7 443-1EX41-0XE0). ● Die Verwendung der Programmbausteine AG_SSEND (FC53) und AG_SRECV (FC63) ist erst bei CPUs mit Firmware-Version ab V5.1 möglich.
  • Seite 41 Schnittstelle nicht unterstützt. 4) Die PROFINET IO Betriebsart Shared Device setzt eine CPU ab V5.3 voraus. Zur maximal möglichen Anzahl an SEND/RECEIVE-Aufrufen für den CP siehe Kapitel Anzahl parallel betreibbarer SEND-/RECEIVE-Aufrufe (Seite 26). CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 42: Projektierung

    PROFINET CBA • Neuerungen der Firmware-Version V3.2 • * Das HSP finden Sie auf den Internet-Seiten des Siemens Industry Online Support unter der folgenden Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/view/23183356) ** Die Programmbaustein-Bibliothek finden Sie auf den Internet-Seiten des Siemens Industry Online Support unter der folgenden Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/view/109481127)

  • Seite 43: Softnet Security Client Für Vpn-Tunnel Mit Pcs

    Hinweis Aktuelle Bausteinversionen verwenden Es wird empfohlen, für alle Baugruppentypen immer die aktuellen Bausteinversionen zu verwenden. Die aktuellen Bausteine zum Download finden Sie beim Siemens Industry Online Support unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15335/dl) Bei älteren Baugruppentypen setzt diese Empfehlung voraus, dass Sie die für diesen Baugruppentyp aktuelle Firmware-Version verwenden.
  • Seite 44 SEND/RECV nur über den der CPU zugeordneten CP möglich ist. Hinweis Betrieb mit hoher Kommunikationslast Beachten Sie die Empfehlungen zum Betrieb mit hoher Kommunikationslast im Kapitel Empfehlung für den Einsatz unter hoher Kommunikationslast (Seite 72). CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 45: Leds

    LED-Anzeige Die Anzeige auf der Frontplatte besteht aus den folgenden LEDs zur Anzeige des Betriebs- und Kommunikationszustandes. Bild 4-1 LEDs Frontplatte CP 443-1 Advanced Die LEDs haben folgende Bedeutung: ● INTF: Interner Fehler ● EXTF: Externer Fehler ● BUS1F: Busfehler Gigabit-Schnittstelle ●...
  • Seite 46 RUN mit externem Fehler; Dia- • gnosealarm von einem oder meh- reren IO-Devices liegt an. Detailinformation liefert die IO- Device-Diagnose. oder Ereignisanzeige im Zusammen- • hang mit der MRP-Funktion; De- tailinformationen liefert der CP- Diagnosepuffer. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 47 Das Verhalten gilt für BUS1F und BUS2F, wenn keine Einschränkung in der Spalte "CP- Betriebszustand" genannt ist. Beachten Sie auch das Kapitel Nicht genutzte PROFINET-Schnittstelle ohne BUS2F- Anzeige (Seite 65). Tabelle 4- 1 Legende Symbol Bedeutung blinkend beliebig CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 48 Beim Betätigen der genannten Schaltflächen "Identifizieren" bzw. "Blinken" blinken kurzzeitig alle Port-LEDs der PROFINET-Schnittstelle. ● In der Webdiagnose Sie betätigen im Aktualisierungszentrum die Schaltfläche "Blinken". ● In STEP 7 Sie betätigen im Dialog "Netz durchsuchen" die Schaltfläche "Blinken". CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 49: Montage Und Inbetriebsetzung

    • Einbau in einen entsprechend ausgestatteten geschlossenen Betriebsraum 5.1.1 Hinweise für den Einsatz im Ex-Bereich WARNUNG Das Gerät darf nur in einer Umgebung der Verschmutzungsklasse 1 oder 2 betrieben werden (vgl. IEC60664-1). WARNUNG EXPLOSIONSGEFAHR Das Gerät darf nicht geöffnet werden. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 50: Hinweise Für Den Einsatz Im Ex-Bereich Gemäß Atex / Iecex

    Anforderungen an den Schaltschrank Um die EU-Richtlinie 94/9 (ATEX 95) oder die Bedingungen von IECEx zu erfüllen, muss das Gehäuse oder der Schaltschrank mindestens die Anforderungen von IP 54 nach EN 60529 erfüllen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 51: Hinweise Für Den Einsatz Im Ex-Bereich Gemäß Ul Hazloc

    Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Division 2, Groups A, B, C und D und in nicht explosionsgefährdeten Bereichen geeignet. Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Zone 2, Group IIC und in nicht explosionsgefährdeten Bereichen geeignet. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 52: Montieren Und Anschließen

    P- und K-Bus-Anschluss versehenen Steckplätzen betrieben werden. • Beim Einsatz des Universal-Rack UR1 oder UR2 als Erweiterungsrack ist eine K-Buskopplung erforderlich! 3. Schrauben Sie den CP fest. 4. Schalten Sie die Spannungsversorgung ein. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 53 Autocrossing Mechanismus - Auswirkung auf die Anschlüsse Für den Aufbau von kleinen, lokalen Netzwerken oder zum Anschluss von mehreren Ethernet-Geräten wurde in den CP 443-1 Advanced ein 4-Port-Switch integriert. Durch den im Switch integrierten Autocrossing-Mechanismus ist es möglich, die Verbindung von Lap-Top oder von PG/PC direkt über Standardkabel herzustellen.

  • Seite 54: In Betrieb Nehmen

    Nachfolgend werden die Schrittfolgen für die Inbetriebnahme des CP erläutert. Die Inbetriebnahme umfasst die Adressierung und das Laden der Projektierungsdaten und Anwenderprogramme. Ergebnis: Der CP ist im Netz erreichbar und mit Projektierungsdaten versorgt. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 55 Kommunikationslast von 20% zu einer Überlastung kommen. Für diesen Fall sollten Sie die Kommunikationslast für die CPU in STEP 7 (Parameter "Zyklusbelastung durch Kommunikation") auf einen geringeren Wert - z.B. 10% - einstellen. Bei CPUs ab Ausgabestand V5.1 ist diese Anpassung der Einstellung nicht notwendig. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 56: C-Plug (Configuration Plug)

    Der CP läuft ohne gesteckten C-PLUG nicht an! Anwendungsbereich Der C-PLUG ist ein Wechselmedium zur Sicherung der Projektierungsdaten des Grundgeräts (CP 443-1 Advanced). Dadurch stehen die Projektierungsdaten bei einem Austausch des Grundgeräts weiterhin zur Verfügung. Funktionsprinzip Die Energie-Versorgung erfolgt durch das Grundgerät. Der C-PLUG behält in stromlosem Zustand alle Daten dauerhaft.

  • Seite 57: Funktion

    Gerätekonfiguration wie das ausgefallene Gerät. Verwenden eines nicht neuen C-PLUG Verwenden Sie nur C-PLUGs, die für den CP 443-1 Advanced formatiert sind. Bereits in anderen Gerätetypen verwendete und für diese Gerätetypen formatierte C-PLUGs müssen zunächst für den CP 443-1 Advanced formatiert werden.
  • Seite 58 Allgemeine Fehlfunktionen des C-PLUG werden über die Diagnosemechanismen des CP (LED-Anzeige) signalisiert. Das Stecken eines C-PLUG, der die Konfiguration eines nicht kompatiblen Gerätetyps enthält, wird ebenso über die LED-Anzeige angezeigt. Siehe Kapitel LEDs (Seite 45) CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 59: Projektierung Und Betrieb

    ● Aktiviert bleiben folgende Funktionen: – Projektierung und Diagnose des CP (Entsprechende Systemverbindungen für Projektierung, Diagnose und PG-Kanal-Routing bestehen weiterhin.) – Webdiagnose – FTP / FTPs-Zugriff auf das Dateisystem – HTTP / HTTPS-Zugriff – Routing-Funktion CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 60: Auswirkungen Von Schutzstufen

    Folgende Einschränkung gilt nur für den CP "EX11" und "GX11": Ein Wechsel zwischen Datenhaltung auf der CPU und Datenhaltung auf dem CP ist nicht möglich. Entfernen Sie die Schutzstufe der CPU, um diese Aktion durchzuführen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 61: Projektierung In Step 7

    Nun erfolgt eine Kommunikation zu Kommunikationspartner A. Im Betrieb wählt der CP aufgrund der Projektierung die Gigabit-Schnittstelle als den direkt möglichen Kommunikationsweg zu Kommunikationspartner X. Tatsächlich ist die Gigabit-Schnittstelle wegen des fehlenden Anschlusses aber nicht verfügbar und die Kommunikation kommt nicht zustande. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 62: Fast Ethernet Bei Der Profinet- Und Der Gigabit-Schnittstelle

    Mechanismus beherrscht (z. B. CP 443-1 mit der Artikelnummer 6GK7 443-1EX11-0XE0), kein gekreuztes Kabel verwenden. • Anschluss eines Switch Sie müssen zum Anschluss eines Switch, der seinerseits keinen Autocrossing- Mechanismus beherrscht, ein gekreuztes Kabel verwenden. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 63 Einstellung sein, dass der laufende Ladevorgang wegen der sofort wirksamen Konfigurationsänderung nicht abgeschlossen wird und eine inkonsistente Projektierung gemeldet wird. Beispiel: Der Ladevorgang wird zunächst mit der Einstellung TP/ITP mit 10 Mbit/s Halbduplex CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 64: Übertragungsgeschwindigkeit Der Gigabit-Schnittstelle

    Kapitel Auswirkungen von Schutzstufen (Seite 60). 6.4.2.3 Wiederanlauf nach Erkennen einer IP-Doppeladressierung im Netzwerk Um Ihnen eine schwierige Suche nach Fehlern im Netzwerk zu ersparen, erkennt der CP eine Doppeladressierung im Netzwerk. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 65: Nicht Genutzte Profinet-Schnittstelle Ohne Bus2F-Anzeige

    Tragen Sie hierzu die IP-Adresse dieses Routers an der entsprechenden Schnittstelle unter "Default-Router" in der STEP 7-Schnittstellenprojektierung ein. Hinweis Der Einsatz des CP als universeller Router zwischen zwei ausgedehnten Netzen mit weiteren Subnetzen wird nicht unterstützt. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 66: Port-Projektierung Bei Redundanten Partnern

    Kommunikationsleistung überwiegend für PROFINET IO-Datenaustausch reserviert. Durch Reduzierung des Kommunikationsanteils für PROFINET IO und der damit verbundenen Erhöhung der systemweiten Aktualisierungszeit für PROFINET IO wird im CP zusätzliche Zeit für die Bearbeitung der übrigen Kommunikations-Dienste geschaffen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 67: Priorisierter Hochlauf Unter Profinet Io

    Nach einer Änderung der Projektierung eines IO-Device in den priorisierten Hochlauf ist die Dauer der ersten Hochlaufs so lang wie ohne priorisierten Hochlauf. Alle weiteren Hochläufe werden dann in der verkürzten Zeit durchgeführt. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 68: Irt-Kommunikation: Synchronisationsarten

    Die aktuellen Firmware-Versionen finden Sie im Internet unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/view/22810435) 6.6.6 Shared Device - Router-Adresse verwenden Shared Device ermöglicht, dass mehrere PROFINET IO-Controller auf jeweils unterschiedliche Submodule des selben PROFINET IO-Device zugreifen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 69: 6.7 Medienredundanz

    Sie können den CP in einer Ringtopologie mit Medienredundanz einsetzen. Der CP kann selbst Redundanzmanager sein. Weitere Hinweise zur Projektierung finden Sie in der Online-Hilfe der Parametergruppe "Medienredundanz" sowie im Gerätehandbuch Teil A /2/ (Seite 110). Hinweis Bei Nutzung von IRT-Kommunikation wird keine Medienredundanz unterstützt. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 70: Schnittstelle Im Anwenderprogramm

    Wenn Sie Hochverfügbare S7−Verbindungen über den CP konfigurieren, dann dürfen Sie den Programmbaustein IP_CONFIG (FB55) nicht zur IP−Konfiguration des CP verwenden. Weitere Angaben zu Besonderheiten sowie zum Einsatz in Hochverfügbaren Systemen entnehmen sie dem Kapitel zur programmgesteuerten IP−Konfiguration in /12/ (Seite 112) /. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 71: Ip-Zugriffsschutz Bei Programmierten Kommunikationsverbindungen

    Ihnen STEP 7 einen UDT für die Verbindungsparametrierung sowie vier Programmbausteine (FBs) zur Verfügung: ● UDT 65 "TCON_PAR" mit der Datenstruktur zur Verbindungsparametrierung ● FB 65 "TCON" zum Verbindungsaufbau ● FB 66 "TDISCON" zum Verbindungsabbau CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 72: Programmierung

    Überlastproblemen konfrontiert werden, sollten Sie Ihre Anwendung auf die folgenden Empfehlungen hin überprüfen. Bekannte Problemfälle ● Häufig werden die Programmbausteine für das Senden und Empfangen AG_SEND / AG_RECV (FC5/FC6, FC50/60 oder FC53/63) zyklisch im OB1 aufgerufen. Dies führt zu CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 73: Security

    Die Kommunikation über VPN-Tunnel läuft mit einer geringeren Geschwindigkeit als außerhalb eines VPN-Tunnels. Beim Mischbetrieb von S7-Kommunikation und Verbindungen der Offenen Kommunikationsdienste (SEND/RECEIVE-Schnittstelle) ist zu berücksichtigen, dass der CP die Offenen Kommunikationsdienste mit höherer Priorität abwickelt. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 74: Firewall-Regeln Nachladen

    2. Importieren Sie das Zertifikat, das Sie zuvor im Dateisystem des PG / der Engineering- Station gespeichert haben. – STEP 7 V5 / SCT: "Importieren" – STEP 7 Professional: Öffnen Sie in der Zertifikatetabelle das Kontextmenü "Imortieren" (rechte Maustaste). CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 75: Security Und Step 7-Spezialdiagnose Aktiviert - Projektierbarkeit Blockiert

    Uhrzeittelegramm nicht auf den K-Bus weitergeleitet. Dies kann auftreten bei Uhrzeittelegrammen von nicht synchronisierten NTP-Servern mit Stratum 16. In diesem Fall wird in der Diagnose keiner der NTP-Server als "NTP-Master" angezeigt sondern nur als "erreichbar". CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 76: Snmp

    Der CP unterstützt folgende Gruppen von MIB-Objekten der Standard-MIB II gemäß RFC1213: ● System ● Interfaces ● IP ● ICMP ● TCP ● UDP ● SNMP ● Adress Translation (AT) Die übrigen Gruppen der Standard-MIB II werden nicht unterstützt: ● EGP ● Transmission CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 77 Der CP verwendet folgende Community Names zur Steuerung der Zugriffsrechte im SNMP- Agenten: Tabelle 6- 2 Zugriffsrechte im SNMP-Agenten Zugriffsart Community Name Lesezugriff public Lese- und Schreibzugriff private *) Beachten Sie die Schreibweise mit Kleinbuchstaben! CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 78: Ping: Erlaubte Länge Von Icmp-Paketen

    Beim Einsatz des CP im H-System V4.5 haben Sie die Möglichkeit, auch S7-Verbindungen hochverfügbar über ISOonTCP anzulegen. Beim Betrieb vieler Verbindungen über den CP kann es erforderlich werden, die Überwachungszeit zu erhöhen. Ansonsten kann es vorkommen, dass nicht alle Verbindungen aufgebaut werden. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 79: Den Cp Für Profinet Cba Einsetzen

    6.14 Den CP für PROFINET CBA einsetzen Um den CP 443-1 Advanced unter PROFINET CBA einsetzen zu können, müssen Sie mit STEP 7 Ihr Anwenderprogramm erstellen und die S7-400 Station projektieren. Anschließend erfolgt die Projektierung der Verschaltungen zwischen den PROFINET CBA Komponenten mit SIMATIC iMap.

  • Seite 80: Projektierung Mit Step 7 Vorbereiten

    PROFINET CBA zu beachten: ● Projektieren der Baugruppen für die S7-400 Station in STEP 7 / HW Konfig Sie können genau einem CP 443-1 Advanced in einer S7-400 die Option "Diese Baugruppe für PROFINET CBA-Kommunikation verwenden" zuweisen (im Register "PROFINET") Bei Multicomputing-Betrieb ist die PROFINET CBA Funktion derjenigen CPU zugewiesen, die Sie dem CP im Register "Adressen"...

  • Seite 81: Profinet Cba Projektierung Mit Simatic Imap

    6.14.3 PROFINET CBA Projektierung mit SIMATIC iMap Funktion im PROFINET CBA Umfeld Der CP 443-1 Advanced ist ein PROFINET CBA fähiges Gerät. Eine mit diesem CP ausgestattete S7-400 Station kann als PROFINET CBA-Komponente in SIMATIC iMap verschaltet werden. Die Projektierung der Verschaltungen zwischen den PROFINET CBA Komponenten erfolgt dabei in der Anlagensicht von SIMATIC iMap.
  • Seite 82 6.14 Den CP für PROFINET CBA einsetzen Anlagensicht in SIMATIC iMap In der Anlagensicht wird die Verschaltung von Ein- und Ausgängen sichtbar, die über den CP 443-1 Advanced geführt sind. Es sind hier nur die PROFINET CBA-Komponenten mit ihren Verschaltungen zu den Prozesseingängen und Prozessausgängen sichtbar.
  • Seite 83 Im Fehlerfall meldet SIMATIC iMap die Station als nicht erreichbar. Abhilfe: Führen Sie am CP 443-1 Advanced einen STOP/RUN-Übergang mit Hilfe des PG- Kommandos durch. Sie bringen damit die Zielstation wieder in einen lauffähigen Zustand und ermöglichen das erneute Laden der Verschaltungen aus SIMATIC iMap.

  • Seite 84: Profinet Cba-Kommunikation Und Standard-Kommunikation Parallel Nutzen

    Kommunikation zu konventionellen Geräten erfordert hingegen die Verbindungsprojektierung in STEP 7. Empfehlung zur Vorgehensweise Verwenden Sie für die Kommunikation zwischen einem PROFINET CBA-Gerät und einem konventionellen Gerät S7- oder ISO-Transport-, TCP- bzw. ISO-on-TCP Verbindungen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 85 5. Laden Sie mit STEP7 das Anwenderprogramm und die Konfigurationsdaten in die S7-400 Station. 6. Laden Sie mit SIMATIC iMap über den Ethernet Anschluss die Verschaltungsinformationen der Prozesseingänge und Prozessausgänge in die PROFINET CBA-Komponenten. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 86 Projektierung und Betrieb 6.14 Den CP für PROFINET CBA einsetzen CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 87: Diagnose Und Instandhaltung

    Wenn Sie den CP nur als Mittler für Diagnosedaten der Station verwenden wollen, dann können Sie ab Firmware-Version 3.2 nur die Gigabit-Schnittstelle vernetzen und über diese Schnittstelle bspw. einen VPN-Tunnel mit einem PC aufbauen. Die PROFINET-Schnittstelle muss nicht vernetzt werden. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 88: Der Cp Als Webserver

    S7-Beans selbst entwickeln und Ihren Anforderungen entsprechend gestalten. Informationen hierzu finden Sie im Handbuch /5/ (Seite 110). Die aktuelle S7-Beans-Bibliothek steht zum Download auf den Internetseiten des Siemens Industry Online Support unter der folgenden Adresse zur Verfügung: Link: (https://support.industry.siemens.com/cs/ww/de/view/22964892) Webdiagnose Zusätzlich stellt der CP HTML-Seiten für die Webdiagnose bereit.

  • Seite 89: Webbrowser

    Baugruppe weiterhin unterstützt. Sie können Baugruppen, die unter "Ersatzteilfall" aufgeführt werden, auch hochrüsten. Dies ist dann erforderlich, wenn neue Merkmale, die in der zuvor genutzten Baugruppe nicht verfügbar waren, zusätzlich genutzt werden sollen. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 90 7.3 Ältere Baugruppen tauschen: Ersatzteilfall / Hochrüsten Hinweis Die Baugruppen CP 443-1 EX30 und CP 443-1 Advanced GX30 sind nicht als Ersatzteilfall (siehe unten) gegeneinander austauschbar. Sie können den EX30 jedoch mit einem GX30 hochrüsten, wenn Sie die Projektierung ändern.

  • Seite 91: Ältere Baugruppen Tauschen: Cps Mit Projektierbarer Datenhaltung

    (vgl. Kapitel Systemumgebung (Seite 39)). In diesem Fall müssen Sie ggf. die Projektierung anpassen. Ältere Baugruppen tauschen: CPs mit projektierbarer Datenhaltung Weitere ältere Baugruppen (GX11) können je nach Art der Datenhaltung unterschiedlich getauscht werden: CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 92 2. Stecken Sie die neue Baugruppe in das Rack. 3. Laden Sie die Projektierungsdaten aus dem Projekt vom PG/PC in die neue Baugruppe. Ergebnis Nach dem Laden der Projektierung geht der CP in RUN. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 93: Baugruppentausch Ohne Pg

    CPU gespeichert. Nach einem Baugruppentausch müssen daher zuvor nachgeladene Einträge erneut in die IP Access Control-Liste geladen werden. Bezüglich des Austausches mit Vorgänger-Baugruppen beachten Sie die Angaben im Kapitel Diagnose und Instandhaltung (Seite 87). CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 94 Wenn Sie in Ausnahmefällen statt der werkseitig eingestellten MAC-Adresse eine neue MAC-Adresse projektiert haben, dann wird dem DHCP-Server immer die projektierte MAC- Adresse übermittelt. In diesem Fall erhält der neue CP ebenfalls die selbe IP-Adresse wie der vorherige CP. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 95: Neue Firmware Laden

    Baugruppe im Zustand "Security deaktiviert" befinden. Es ist daher ggf. einer der folgenden Schritte erforderlich: • Setzen Sie die Baugruppe auf die Werkseinstellungen zurück. oder • Laden Sie Projektierungsdaten ohne aktivierte Security-Funktionen in die Baugruppe. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 96: Urlöschen / Rücksetzen Auf Werkseinstellungen

    Sie das gesamte Rack aus- und wieder einschalten. Sie können dann den Firmware- Ladevorgang erneut anstoßen. Urlöschen / Rücksetzen auf Werkseinstellungen Für den CP steht eine 2-stufige Funktion zum Rücksetzen zur Verfügung: ● Urlöschen ● Rücksetzen auf Werkseinstellung CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 97 > CP auswählen > "OK" > Rücksetzen auf Werkseinstellungen" – In der STEP 7 Spezialdiagnose über den Menübefehl "Betriebszustand > Rücksetzen auf Werkseinstellungen" – In STEP 7 Professional über "Online > Online & Diagnose > Funktionen > Rücksetzen auf Werkseinstellungen" CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 98 Die IP-Adresse und die Projektierungsdaten im RAM des CP werden gelöscht. Auf der CPU bleiben die Projektierungsdaten erhalten. Die Daten im Dateisystem des C-PLUG (Flash-Bereich) bleiben erhalten; die remanenten Parameter werden gelöscht. Insgesamt ergibt sich folgende Auswirkung: CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 99 – Urlöschen mit STEP 7-Spezialdiagnose: Die Security-Projektierung wird beim Urlöschen gelöscht. – Urlöschen mit dem SIMATIC Manager: Die Security-Projektierung bleibt beim Urlöschen erhalten. ● STEP 7 V5.5 SP3 Die remanente Security-Projektierung bleibt beim Urlöschen erhalten. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 100 Diagnose und Instandhaltung 7.7 Urlöschen / Rücksetzen auf Werkseinstellungen CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 101: Technische Daten

    Technische Daten Tabelle 8- 1 Technische Daten des CP 443-1 Advanced Technische Daten Artikelnummern CP 443-1 Advanced 6GK7 443-1GX30-0XE0 • • CP 443-1 Advanced (conformal 6GK7 443-1GX30-0XE1 • • coating) Anschluss an Industrial Ethernet Anzahl 1 x Gigabit-Schnittstelle 1 x PROFINET-Schnittstelle mit 4-Port-Switch Ausführung Gigabit-Schnittstelle...
  • Seite 102 Darüber hinaus gelten für den CP sämtliche im Referenzhandbuch zu S7-400/M7-400 "Baugruppendaten" /7/ (Seite 110) / im Kapitel "Allgemeine technische Daten" aufgelisteten Angaben zu ● Elektromagnetische Verträglichkeit ● Transport- und Lagerbedingungen ● Mechanische und klimatische Umgebungsbedingungen ● Angaben zu Isolationsprüfungen, Schutzklasse und Schutzgrad CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 103: Zulassungen

    Verträglichkeit; Amtsblatt der EU L96, 29/03/2014, S. 79-106 ● 2011/65/EG (RoHS) Richtlinie des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 104 Explosionsgefährdete Bereiche - Teil 0: Betriebsmittel - Allgemeine Anforderungen ● EN 60079-15 Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart 'n' Die aktuellen Fassungen der Normen können in der EG-Konformitätserklärung eingesehen werden, siehe oben. CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 105 Report / UL file: E85972 (NRAG, NRAG7) cULus Hazardous (Classified) Locations Underwriters Laboratories, Inc.: CULUS Listed 7RA9 IND. CONT. EQ. FOR HAZ. LOC. Zulassung für den CP 443-1 Advanced und den mitgelieferten C-PLUG CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 106 Class I, Division 2, Group A, B, C, D, T4 or Class I, Zone 2, Group IIC, T4 Ta: Siehe Temperaturklasse auf dem Typenschild des CP Zulassung für den CP 443-1 Advanced und den mitgelieferten C-PLUG Certificate of Compliance: 3030463 Australien - RCM Der CP erfüllt die Anforderungen der Normen nach AS/NZS 2064 (Klasse A).
  • Seite 107 Zulassungen Wenden Sie sich an Ihre Siemens-Vertretung, wenn Sie eine Liste mit den aktuellen Zulassungen für die einzelnen Geräte benötigen, oder informieren Sie sich auf den Internet- Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15351/cert) Übersicht der Zulassungen für SIMATIC NET-Produkte Eine Übersicht der für SIMATIC NET-Produkte erteilten Zulassungen, inklusive der...
  • Seite 108 Zulassungen CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 109: A.1 Zur Projektierung, Inbetriebnahme Und Nutzung Des Cp

    Literaturverzeichnis Auffinden der Siemens-Literatur ● Artikelnummern Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: – SIMATIC NET - Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI – SIMATIC - Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 Die Kataloge sowie zusätzliche Informationen können Sie bei Ihrer Siemens-Vertretung...

  • Seite 110: Zur Montage Und Inbetriebnahme Des Cp

    S7Beans / Applets für IT-CPs Programmierhilfe Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/view/24843906) SIMATIC NET Diagnose und Projektierung mit SNMP Diagnosehandbuch Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/15392/man) Zur Montage und Inbetriebnahme des CP SIMATIC S7 Automatisierungssystem S7-400, M7-400 Siemens AG CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 111: Zur Projektierung Mit Step 7 / Ncm S7

    ● Programmieren mit STEP 7 (ID: 18652056) ● Hardware konfigurieren und Verbindungen projektieren mit STEP 7(ID: 18652631) ● Von S5 nach S7, Umsteigerhandbuch (ID: 1118413) Siemens AG Bestellnummer 6ES7 810-4CA08-8AW0 (Bestandteil der Online-Dokumentation in STEP 7) CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 112: Zur Programmierung (Bausteine, Opc)

    (Teil des STEP 7-Dokumentationspakets STEP 7 Grundwissen) (Bestandteil der Online-Dokumentation in STEP 7) Link: (https://support.industry.siemens.com/cs/ww/de/view/1214574) /16/ SIMATIC NET Industrielle Kommunikation mit PG/PC - Band 1: Grundlagen - Systemhandbuch - Band 2: Schnittstellen - Programmierhandbuch Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/15362/man) CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 113: Industrial Ethernet Security

    Grundlagen und Anwendung Projektierungshandbuch Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/15326/man) /18/ Weitere Informationen zu IT Security und zur Datensicherheit in der industriellen Kommunikation finden Sie auf folgenden Internet-Seiten der Siemens AG: Link: (http://www.automation.siemens.com/mcms/industrial-communication/de/ie/industrial- ethernet-security) Zur Anwendung und Projektierung von PROFINET IO /19/...

  • Seite 114: Zu Aufbau Und Betrieb Eines Industrial Ethernet-Netzes

    Weitere Informationen zu SIMATIC iMap finden Sie Im Internet unter folgender Beitrags-ID: Link: (https://support.industry.siemens.com/cs/ww/de/ps/14366) Zu Aufbau und Betrieb eines Industrial Ethernet-Netzes /25/ SIMATIC NET Industrial Ethernet Netzhandbuch / Systemhandbuch Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/view/27069465) CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...

  • Seite 115: Index

    Beans, 88 Training, 7 C-PLUG, 56 Versionshistorie, 5 Dokumentation, 5 Downloads, 5 Fehlersichere Kommunikation, 18 Glossar, 7 Hochverfügbares System, 21 H-System, 21 Manual Collection, 5 Redundanz, 66 Router-Adresse, 69 Service & Support, 7 CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
  • Seite 116 Index CP 443-1 Advanced (GX30) Gerätehandbuch, 11/2015, C79000-G8900-C256-04...
