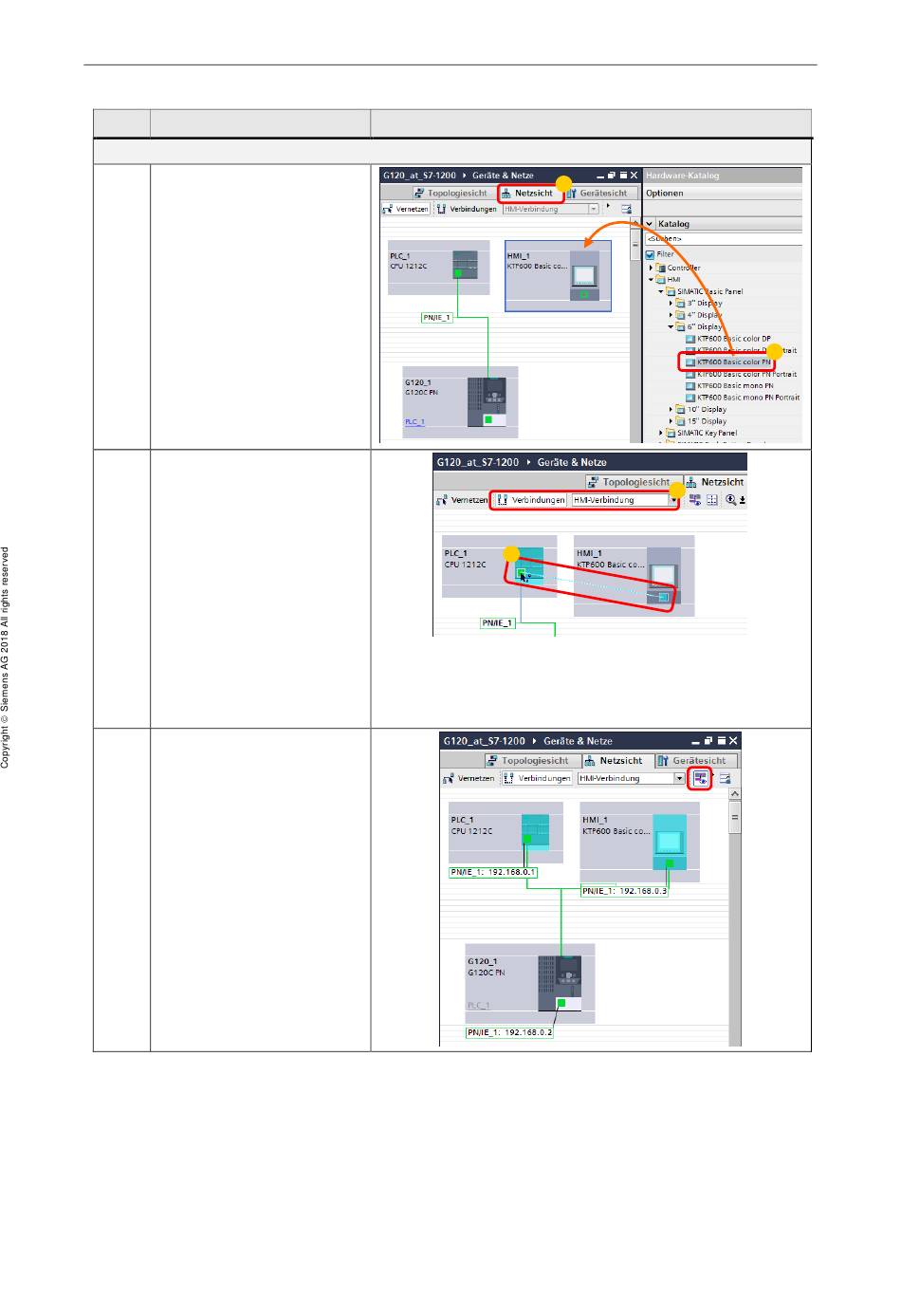

6 Konfiguration und Projektierung
6.1 Erstellung der Projektkonfiguration
Nr.
Aktion
20.
Wählen Sie das gewünschte
HMI Bediengerät:
1.
Gehen Sie im Editor
"Geräte & Netze" in die
"Netzsicht"
2.
Ziehen Sie dann das
erforderliche KTP600 aus
dem Katalog in den
graphischen Bereich.
Das KTP600 finden Sie im
Katalog unter...
>HMI
>SIMATIC Basic Panels
>6'' Display
21.
Verbinden Sie das HMI
Bediengerät mit der SIMATIC
Steuerung:
1.
Aktivieren Sie den
Verbindungsmodus und
wählen Sie aus der
Klappliste "HMI-
Verbindung".
2.
Legen Sie graphisch
durch Ziehen mit der
Maus eine Verbindung
zwischen den
Ethernetanschlüssen des
KTP600 und der
SIMATIC PLC an.
22.
Zeigen Sie die Adressen an.
Dem KTP600 wird
automatisch die nächste freie
IP-Adresse 192.168.0.3
zugewiesen.
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
Einfügen und vernetzen des KTP600
07/2018
Anmerkung
1
1
2
2
52
