Klemmennummer
96, 97, 98, 99
• Klemme U/T1/96 an U-Phase
• Klemme V/T2/97 an V-Phase
• Klemme W/T3/98 an W-Phase

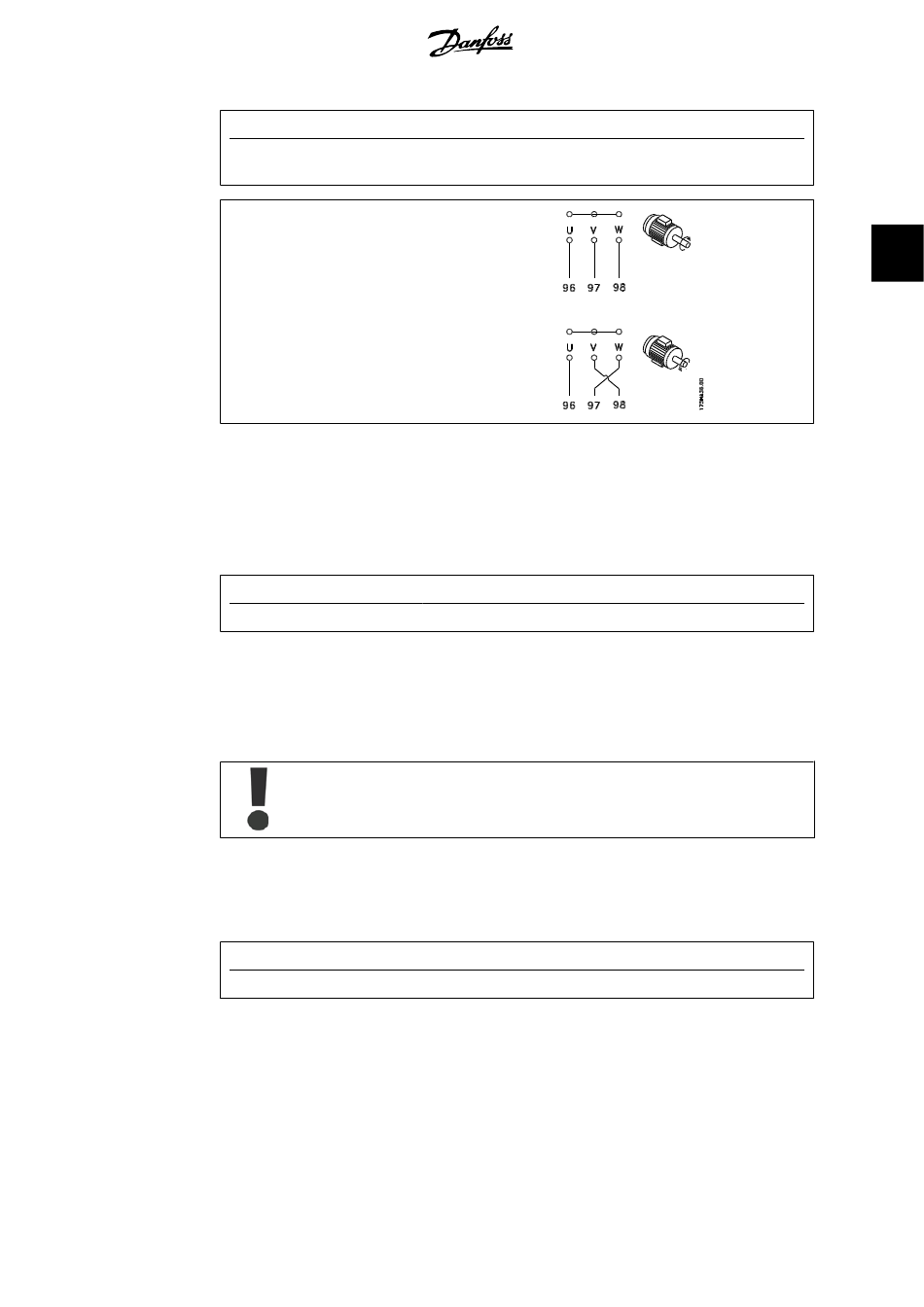

Die Drehrichtung kann durch Vertauschen zweier Phasen des Motorkabels oder durch Ändern der
Einstellung in Par. 4-10 umgekehrt werden.
3.6.9. Bremskabel
(Nur Standard bei Buchstabe B an Stelle 18 des Typencodes.)
Klemmennummer
81, 82
Das Anschlusskabel für den Bremswiderstand muss abgeschirmt sein. Die Abschirmung ist mittels
Schirmbügeln mit dem leitenden Grundblech des Frequenzumrichters und dem Metallgehäuse des
Bremswiderstandes zu verbinden.
Die Größe des Kabelquerschnitts muss dem Bremsmoment entsprechen. Weitere Hinweise zur
sicheren Installation siehe auch

3.6.10. Zwischenkreiskopplung

(Nur bei Buchstabe D an Stelle 21 des Typencodes erweitert.)
Klemmennummer
88, 89
Das Anschlusskabel muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-
Sammelschiene beträgt 25 m.
Die Zwischenkreiskopplung ermöglicht einen Lastausgleich beim Zusammenschalten mehrerer
Frequenzumrichter über die DC-Zwischenkreise.
Funktion
Mains U/T1, V/T2, W/T3
Masse/Erde
Funktion
Bremswiderstandsklemmen
Bremsanleitung MI.90.FX.YY
Beachten Sie bitte, dass je nach Versorgungsspannung an den Klemmen Spannun-
gen bis zu 1099 V DC auftreten können.
Funktion
Zwischenkreiskopplung
MG.11.F1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
3. Installieren
MI.50.SX.YY
sowie .
