Lüftungsbaugruppe
Es wurde eine spezielle Option entwickelt, um den Einbau von Frequenzumrichtern mit IP00/
Chassis in Rittal TS8-Schaltschränken mit Nutzung des Kühllüfters zur Zwangskühlung zu opti-
mieren.

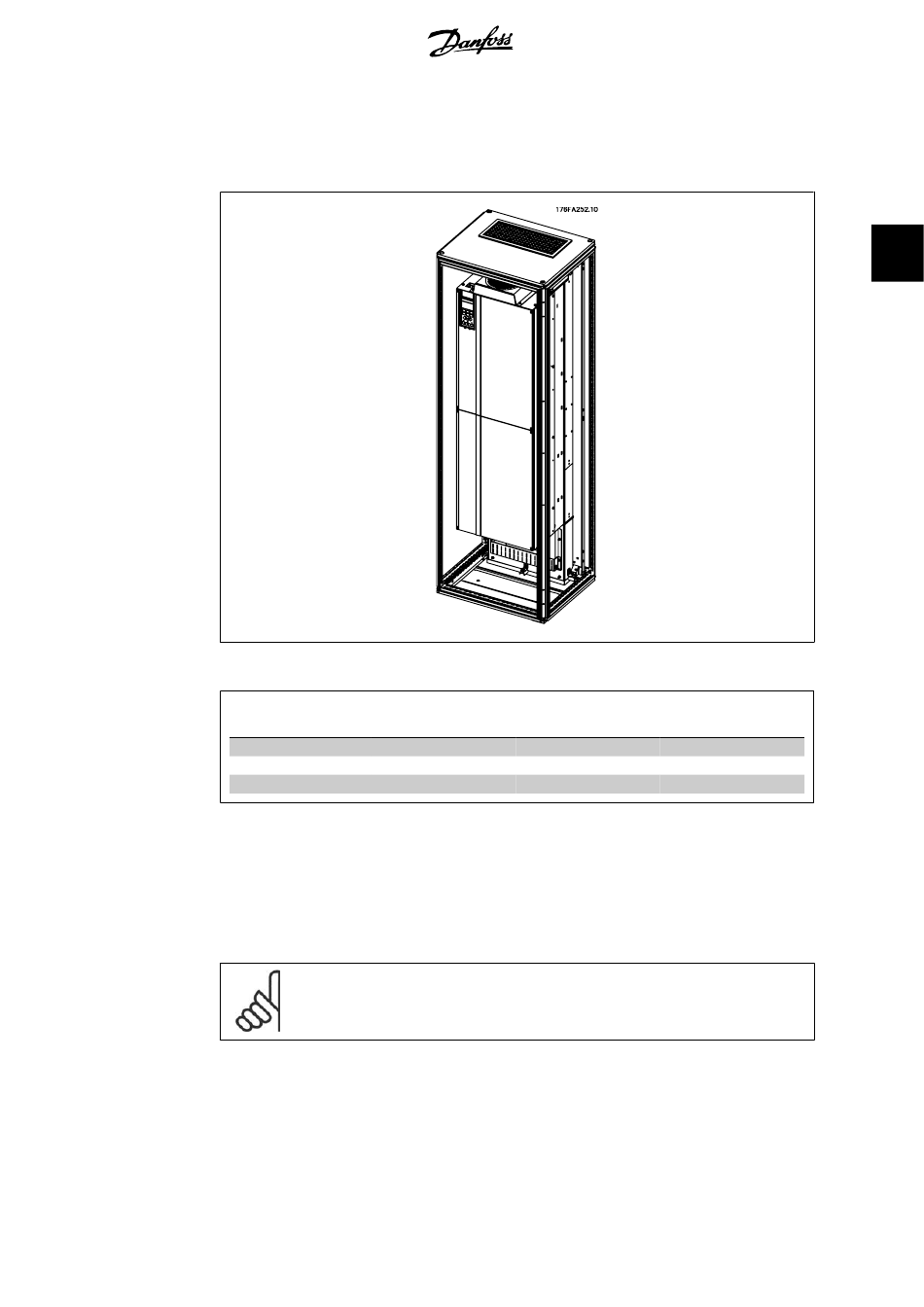

Abbildung 3.19: Einbau von IP00 in Rittal TS8-Schaltschrank
Rittal TS8-Schalt-
schrank
1800 mm
2000 mm
2200 mm
Tabelle 3.3: Bestellnummern für Lüftungseinbausatz
Rückseitige Kühlung
Die Verwendung des Kanals auf der Rückseite ermöglicht einfache Installation beispielsweise in
Steuerwarten. Durch Befestigung des Geräts an der Rückseite des Gehäuses ist ähnlich einfache
Kühlung der Geräte wie beim Lüftungsbaugruppenprinzip möglich. Die warme Luft wird über die
Rückseite des Schaltschranks entlüftet. Dies bietet eine Lösung, bei der die warme Kühlluft vom
Frequenzumrichter nicht zur Erwärmung der Steuerwarte führt.
Einbausatz-Teilenr.
Gehäuse D3
176F1824
176F1826
ACHTUNG!
Ein kleiner Türlüfter ist beim Rittal-Schaltschrank erforderlich, um für zusätzliche
Kühlung im Frequenzumrichter zu sorgen.
MG.11.F1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Einbausatz-Teilenr. Teilenr. Gehäuse E2
Gehäuse D4
176F1823 Nicht möglich
176F1825 176F1850
176F0299
