3. Installieren
3

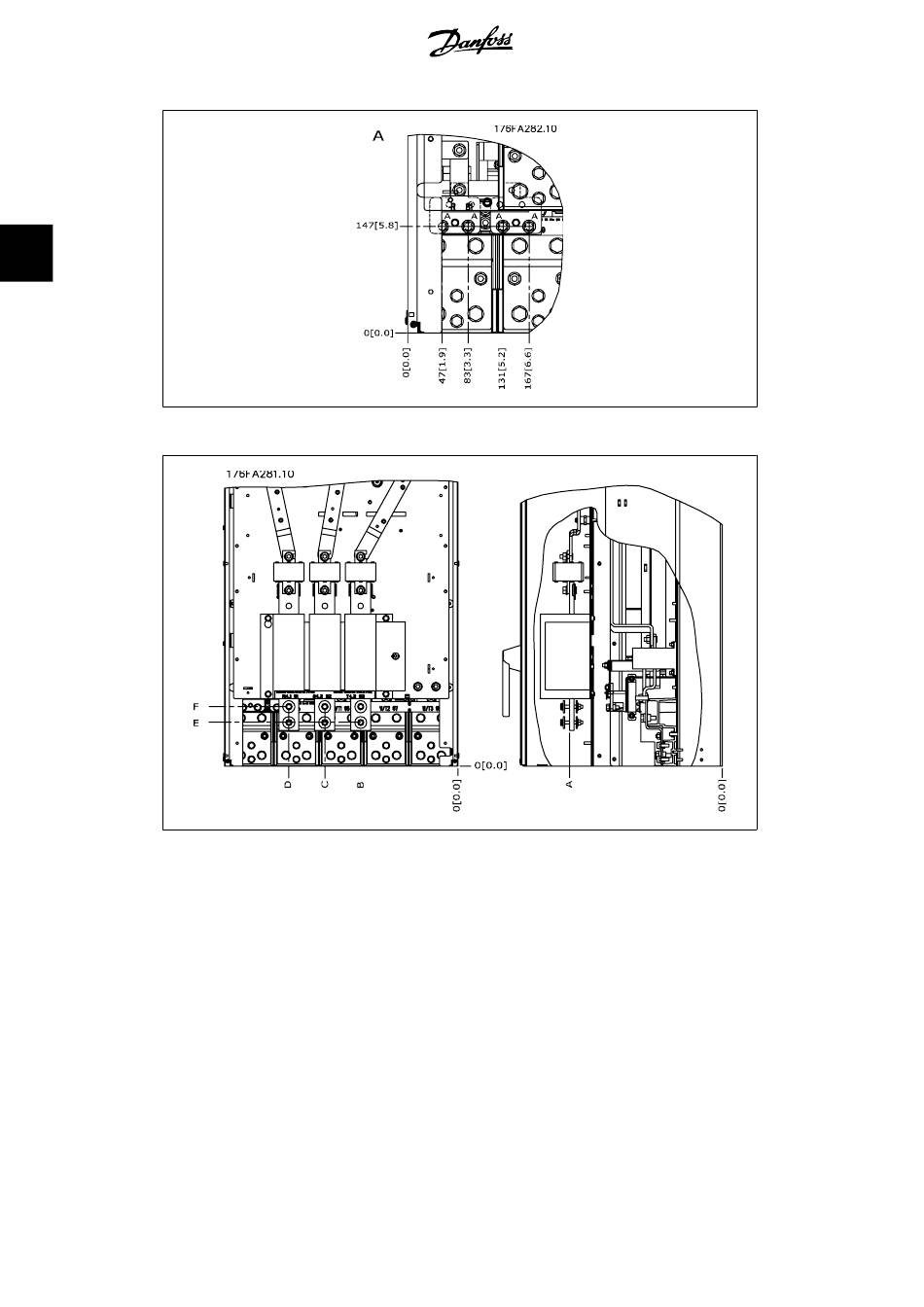

Abbildung 3.14: Positionen der Leistungsanschlüsse bei IP00-Gehäuse
Abbildung 3.15: Positionen der Leistungsanschlüsse für Trennschalter bei IP00-Gehäuse
Beachten Sie, dass die Leistungskabel schwer und schwierig zu biegen sind. Achten Sie auf opti-
male Positionierung des Frequenzumrichters, um einfache Installation der Kabel sicherzustellen.
An jeder Klemme können bis zu 4 Kabel mit Kabelschuhen oder durch Verwendung einer Stan-
dardkastenklemme angeschlossen werden. Erde wird an den entsprechenden Terminierungsan-
schluss im Frequenzumrichter angeschlossen.
