Danfoss VLT HVAC DRIVE FC 100 Produkthandbuch Seite 39

®
VLT HVAC DRIVE Hochleistungsanwendun-
gen
Produkthandbuch

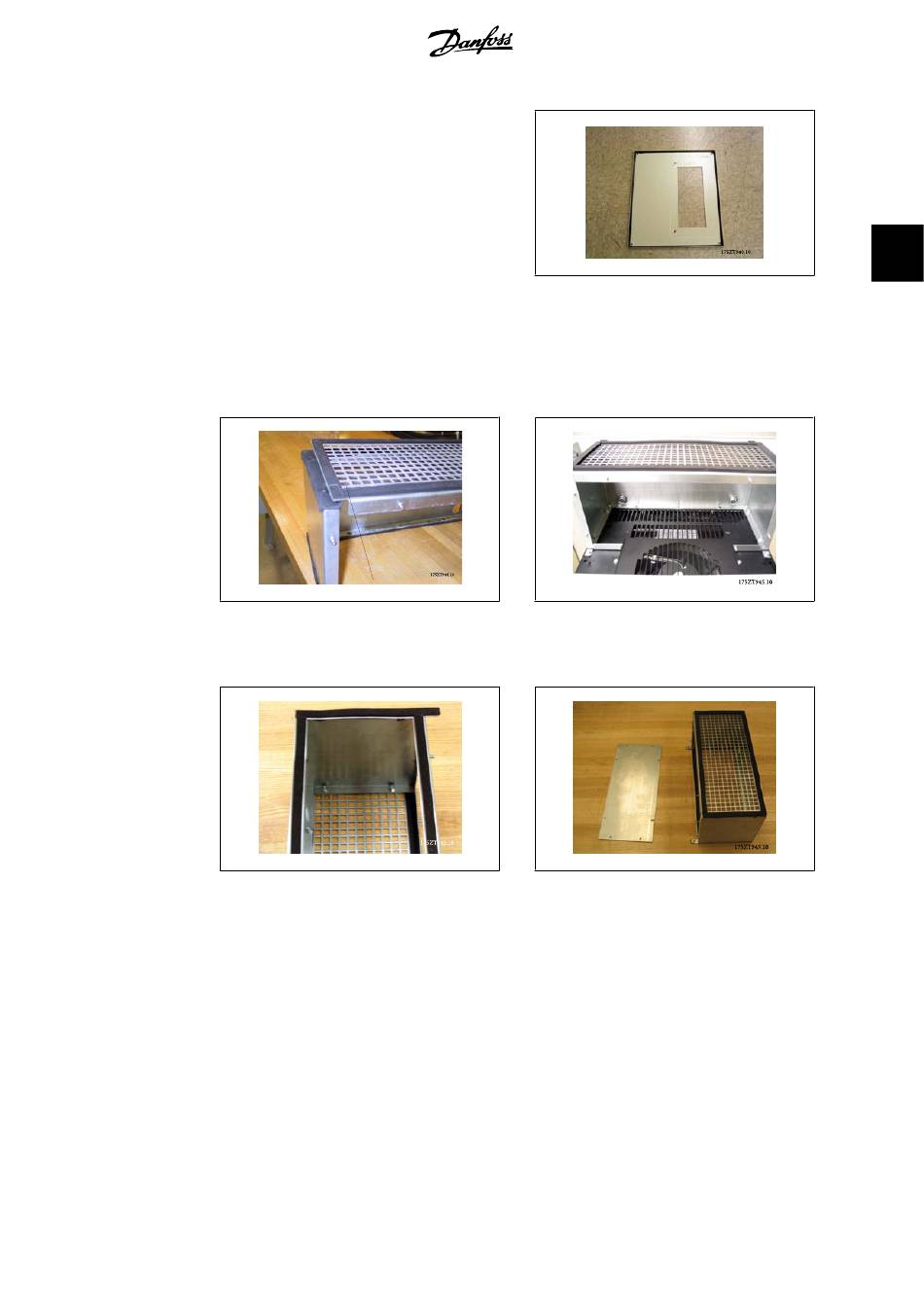

Die obere Lüftungsbaugruppe vorübergehend
wie oben abgebildet montieren. Ausschnitt für
Öffnung im Schrank-Dachblech mit Hilfe der
oberen Lüftungsabdeckung anzeichnen.
Alternativ kann der Gehäuseausschnitt über
die Montageschablone (mitgelieferte Zeich-
nung) angezeichnet werden.
Abbildung 3.41: Dichtung steht über und bildet ei-
ne Abdichtung zwischen der Lüftungsbaugruppe
und der oberen Gitterabdeckung
Abbildung 3.43: Dichtung an beiden Seiten von
Halterung für Frequenzumrichter und oberer Git-
terabdeckung.
MG.11.F1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Abbildung 3.40: Rittal-Schaltschrank-Dachblech
mit ausgeschnittener Öffnung
Dachblech des Rittal-Standardschaltschranks ist
ausgeschnitten. Dichtung wird im Ausschnitt nicht
verwendet. Die Dichtung ist Teil der Lüftungskom-
ponenten.
Abbildung 3.42: Montierte obere Lüftungsbau-
gruppe
Abbildung 3.44: Obere Lüftungsbaugruppe bereit
zur Montage am Frequenzumrichter
3. Installieren
