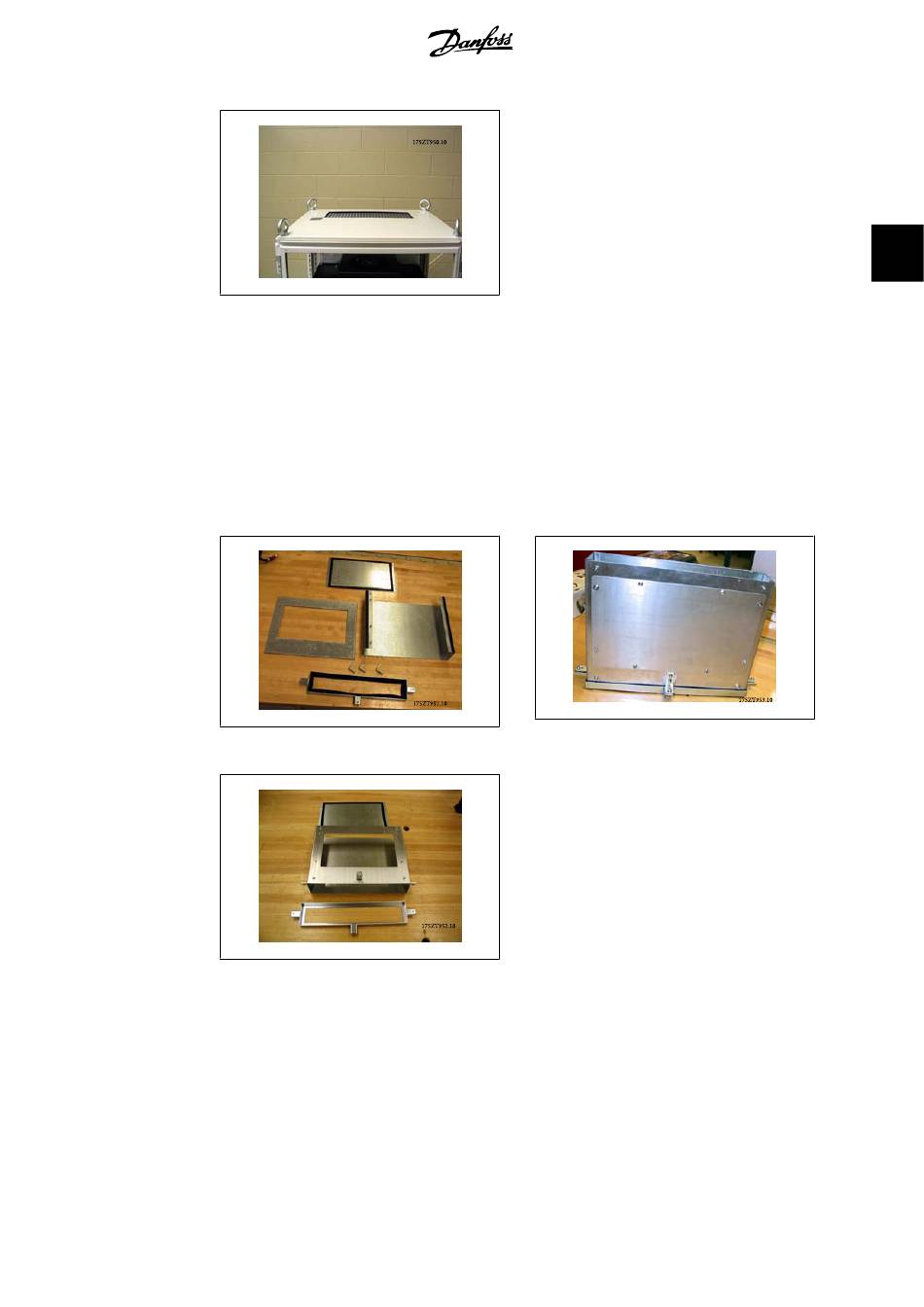

Abbildung 3.50: Sicht auf Rittal-Schaltschrank von
oben
3.5.3. Installation von Rittal-Gehäusen, fortges.
Teile der Bodenbaugruppe. Siehe Explosionszeichnung der Lüftungsbaugruppenteile. Dichtung
wird wie abgebildet montiert. Die Bodenbaugruppe ohne Abdeckung montieren. Baugruppe um-
fasst die Befestigung von 3 Winkelhaltern an der Vorderseite und den Seiten der teilweise
montierten Bodenbaugruppe. Der Bund der Bodenbaugruppe wird über 3 T25-Schrauben in den
äußersten Löchern der Halterungen an der Lüftungsbaugruppe verschraubt. Die Schrauben an-
ziehen, um die Dichtung zusammenzudrücken.
Abbildung 3.51: Teile der Bodenbaugruppe
Abbildung 3.52: Teilweise montierte Bodenbau-
gruppe
MG.11.F1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Abbildung 3.53: Komplett montierte Bodenbau-
gruppe
