3. Installieren
Vor der Montage an der Schaltschrank-Rück-
wand Dichtungsmaterial an den hinteren Öff-
nungen des Frequenzumrichters anbringen.
Mithilfe der Schablone im Satz (oben abgebil-
det) den Frequenzumrichter an der Rückwand
des Rittal-Schaltschranks montieren. Die
Schablone nimmt als Bezugspunkt die obere
3
linke Ecke der Rückwand. Daher kann die
Schablone mit einer Rückwand jeder Größe
und sowohl dem 1800 mm als auch 2000 mm
hohen Schaltschrank verwendet werden.
Vor der Anbringung der Rückwand am Schalt-
schrank die Dichtung auf beiden Seiten des
Bodenadapters wie unten gezeigt anbringen
und Adapter am Boden des Frequenzumrich-
ters montieren.
36

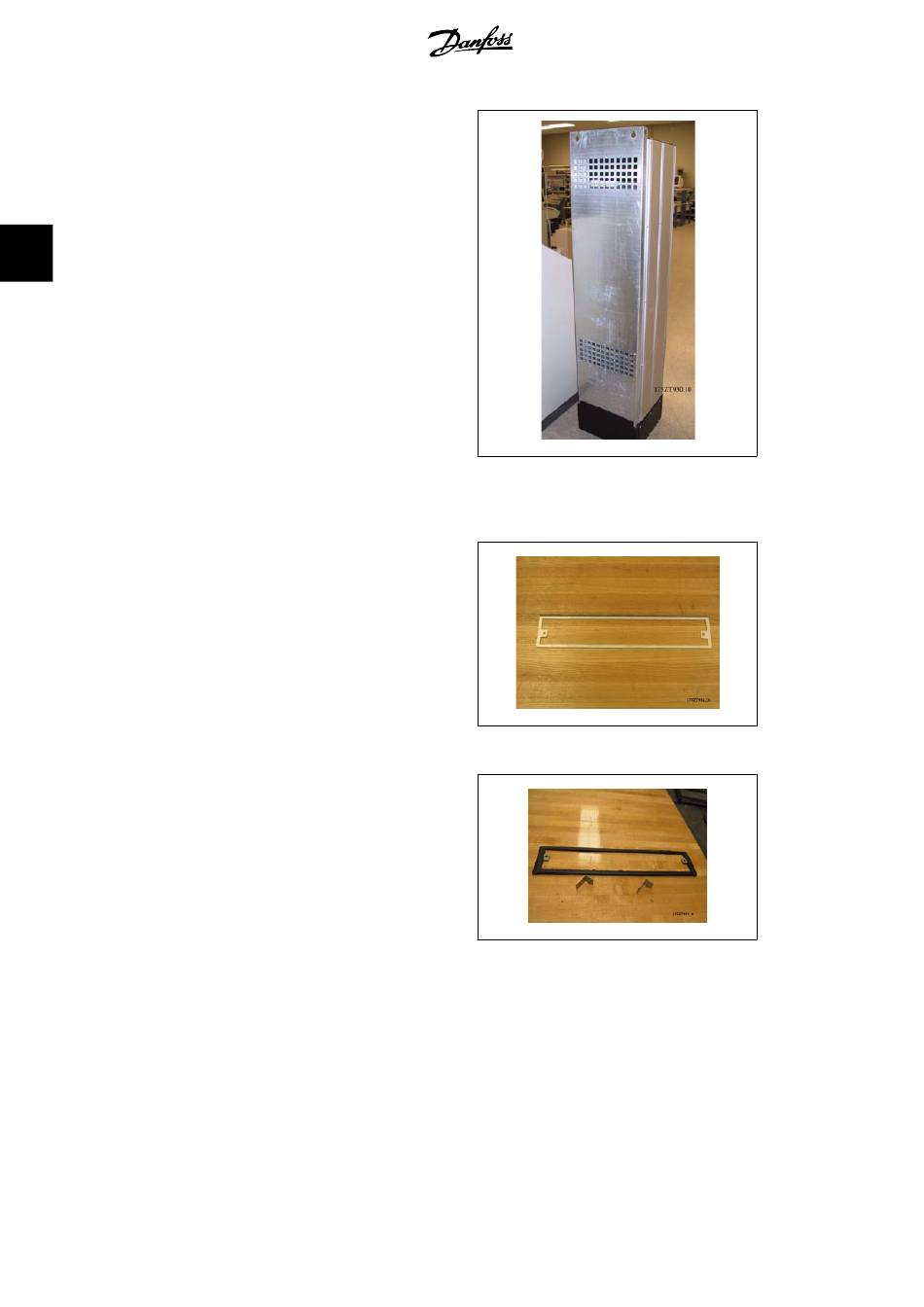

Abbildung 3.30: Öffnungen an Rückseite des Fre-
quenzumrichters, in dieser Anwendung nicht ver-
wendet
Abbildung 3.31: Bodenadapter
Abbildung 3.32: Bodenadapter mit angebrachter
Dichtung
MG.11.F1.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
HVAC DRIVE Hochleistungsanwendun-
gen
Produkthandbuch
