Danfoss VLT HVAC DRIVE FC 100 Produkthandbuch Seite 37

®
VLT HVAC DRIVE Hochleistungsanwendun-
gen
Produkthandbuch

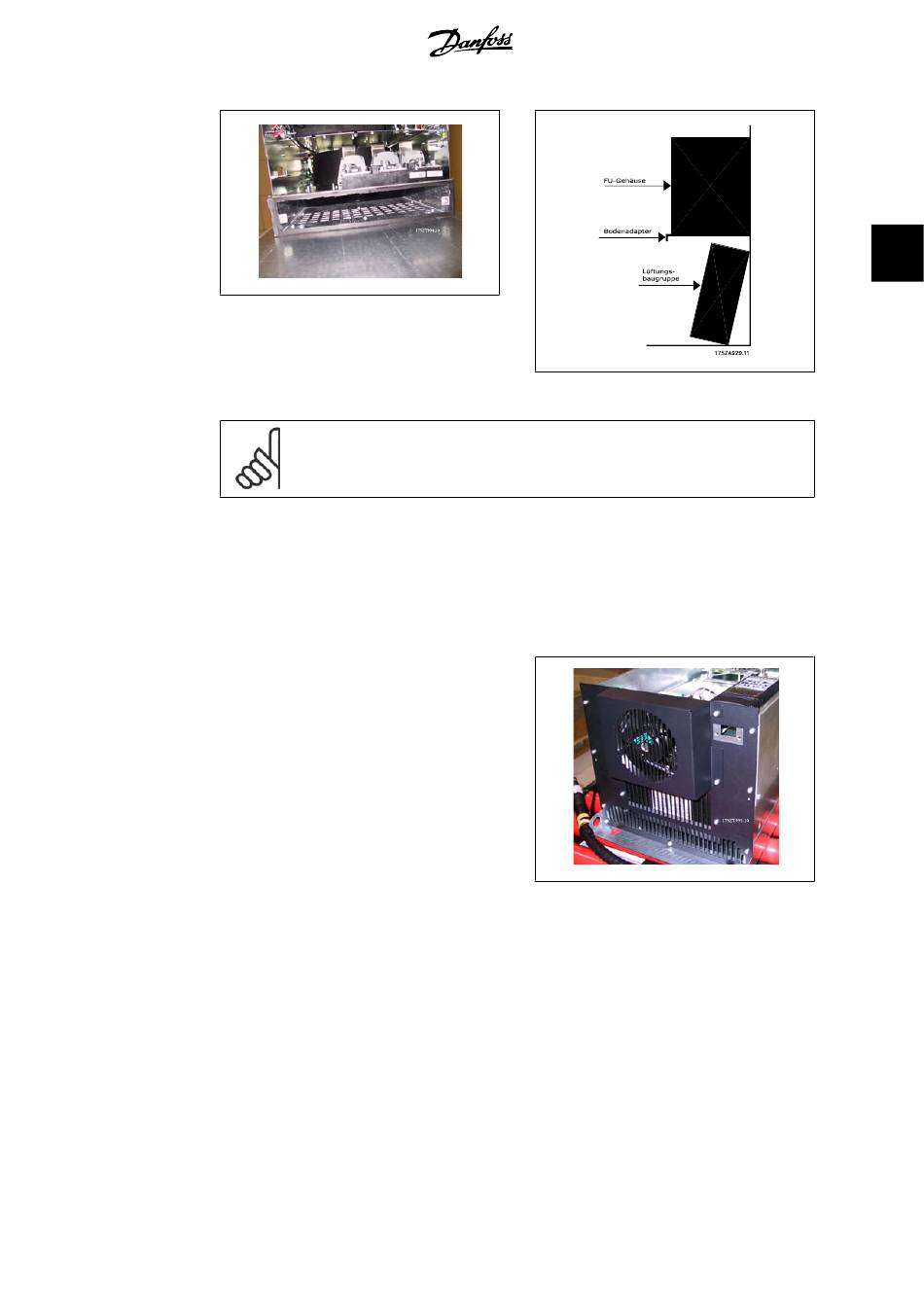

Abbildung 3.33: Montierter Bodenadapter
Die beiden Halterungen am Frequenzumrichterchassis montieren und dann den Bodenadapter am
Boden des Frequenzumrichters wie unten gezeigt montieren.
Die Montage des Bodenblechs ist einfacher, wenn sich die Rückwand nicht im Schaltschrank be-
findet. Die geschwungene Vorderkante des Bodenadapters liegt zur Vorderseite des Frequenzum-
richters nach unten hin.
Vor der Anbringung der Rückwand mit dem
Frequenzumrichter
schrank die hinteren 5 Schrauben (siehe Ab-
bildung unten) an der oberen Abdeckung des
Frequenzumrichters herausdrehen. Die Boh-
rungen dienen später dazu, die obere Lüf-
tungs-Baugruppe mit längeren Schrauben (im
Lieferumfang des Einbausatzes) zu befesti-
gen.
ACHTUNG!
Das Bodenblech montieren, nachdem der Frequenzumrichter an der Rückwand
montiert wurde, um richtige Abdeckung der Dichtung zu gewährleisten.
im Rittal TS8-Schalt-
MG.11.F1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Abbildung 3.34: Seitenansicht
Abbildung 3.35: Oberseite des IP00/Chassis-Fre-
quenzumrichters
3. Installieren
3
37
