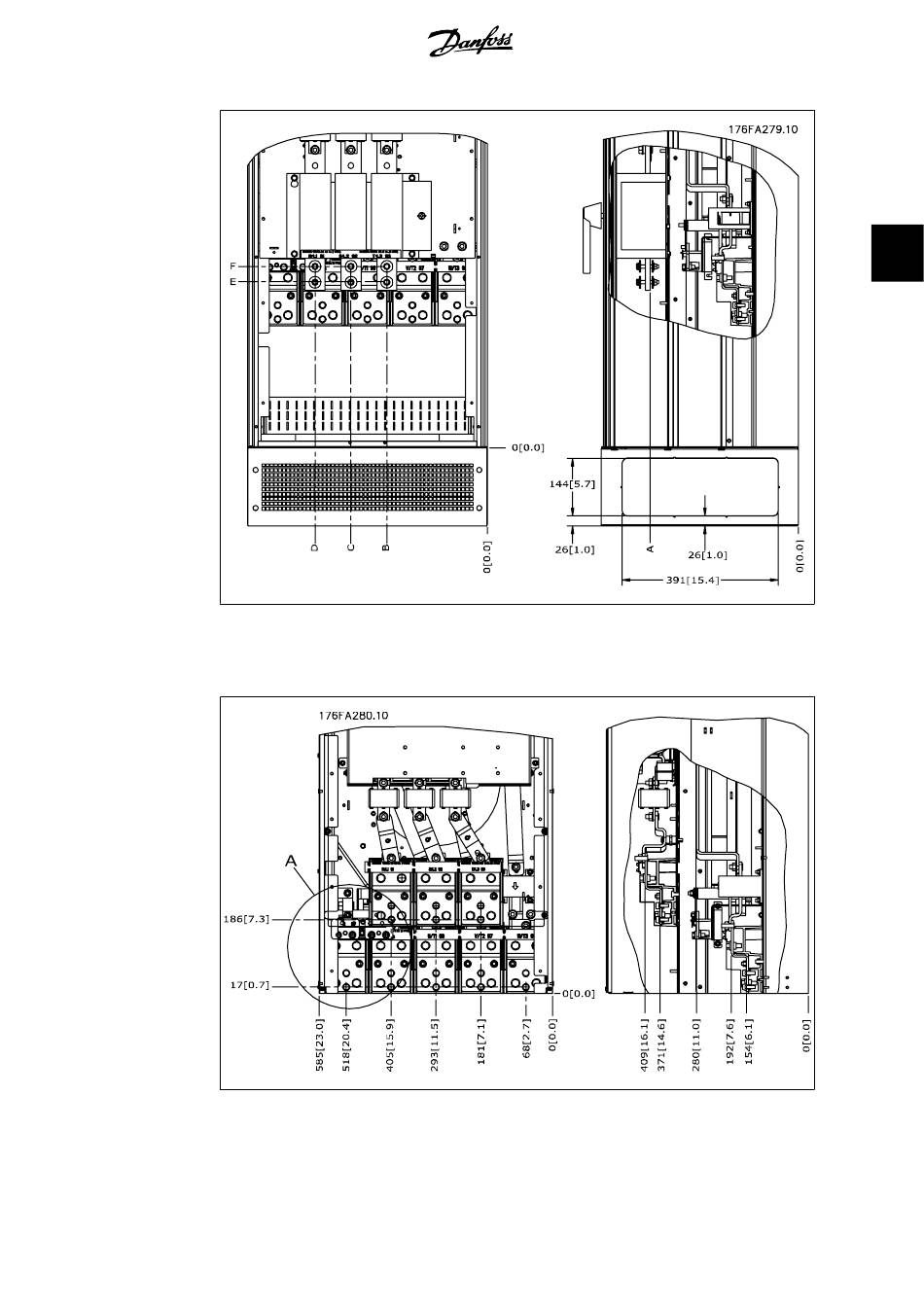

Abbildung 3.12: Positionen der Leistungsanschlüsse für Trennschalter bei IP21- und IP54-Gehäusen
Klemmenbelegung - Gehäuse E2
Berücksichtigen Sie die folgende Position der Klemmen bei der Auslegung des Kabelzugangs.
Abbildung 3.13: Positionen der Leistungsanschlüsse bei IP00-Gehäuse
