3. Installieren
Die Rückwand im Gehäuse montieren, siehe
Abbildung
PS4593.000 (mindestens eine pro Seite in der
Mitte des Frequenzumrichters) mit passender
Strebe für zusätzlichen Halt der Rückwand
verwenden. Für das D4- und E2-Gehäuse sind
zwei Halterungen pro Seite erforderlich. Wenn
3
zusätzliche Bauteile an der gleichen Rück-
wand angebracht werden, sind unter Umstän-
den zusätzliche Stützvorkehrungen zu treffen.
Siehe Rittal-Anleitung.
3.5.2. Installation von Rittal-Gehäusen, fortges.
Die obere Lüftungsbaugruppe besteht aus
den folgenden Teilen wie nachstehend ge-
zeigt. Von links nach rechts: 1. Obere Ab-
schlussplatte, 2. Halterung für Frequenzum-
richter, 3. Luftkanal, 4. Gitterabdeckung.
Abbildung 3.38: Montierte obere Lüftung und
Schaltschrank-Dachblech
38
unten. Rittal-Halterungen
MG.11.F1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
®
VLT HVAC DRIVE Hochleistungsanwendun-

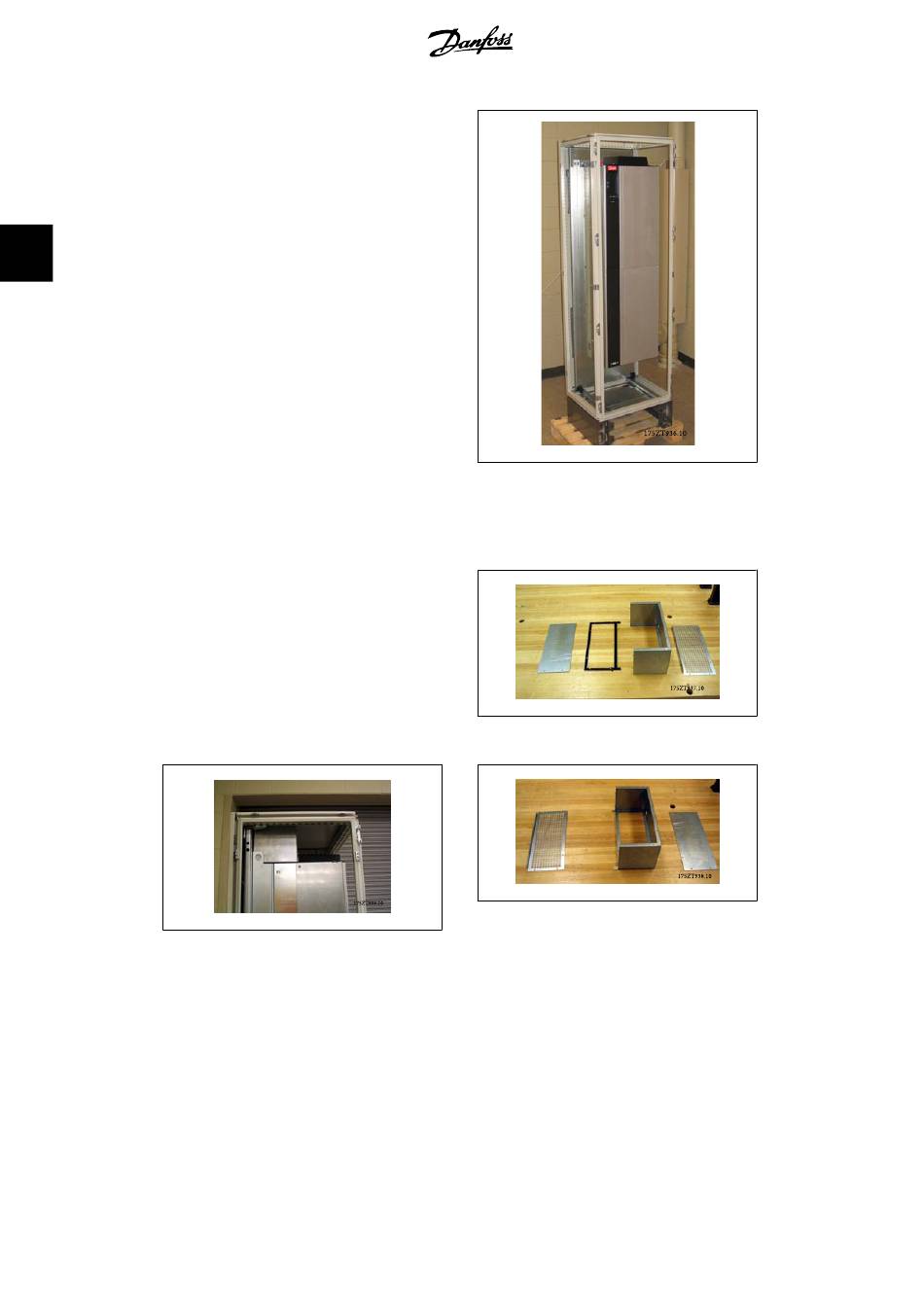

Abbildung 3.36: Im Schaltschrank montierter Fre-
quenzumrichter
Abbildung 3.37: Obere Lüftungsbaugruppe
Abbildung 3.39: Teilweise montierte obere Lüf-
tungsbaugruppe mit Halterung für Frequenzum-
richter
