Aufbau und Funktion
MIG/MAG-Schweißen

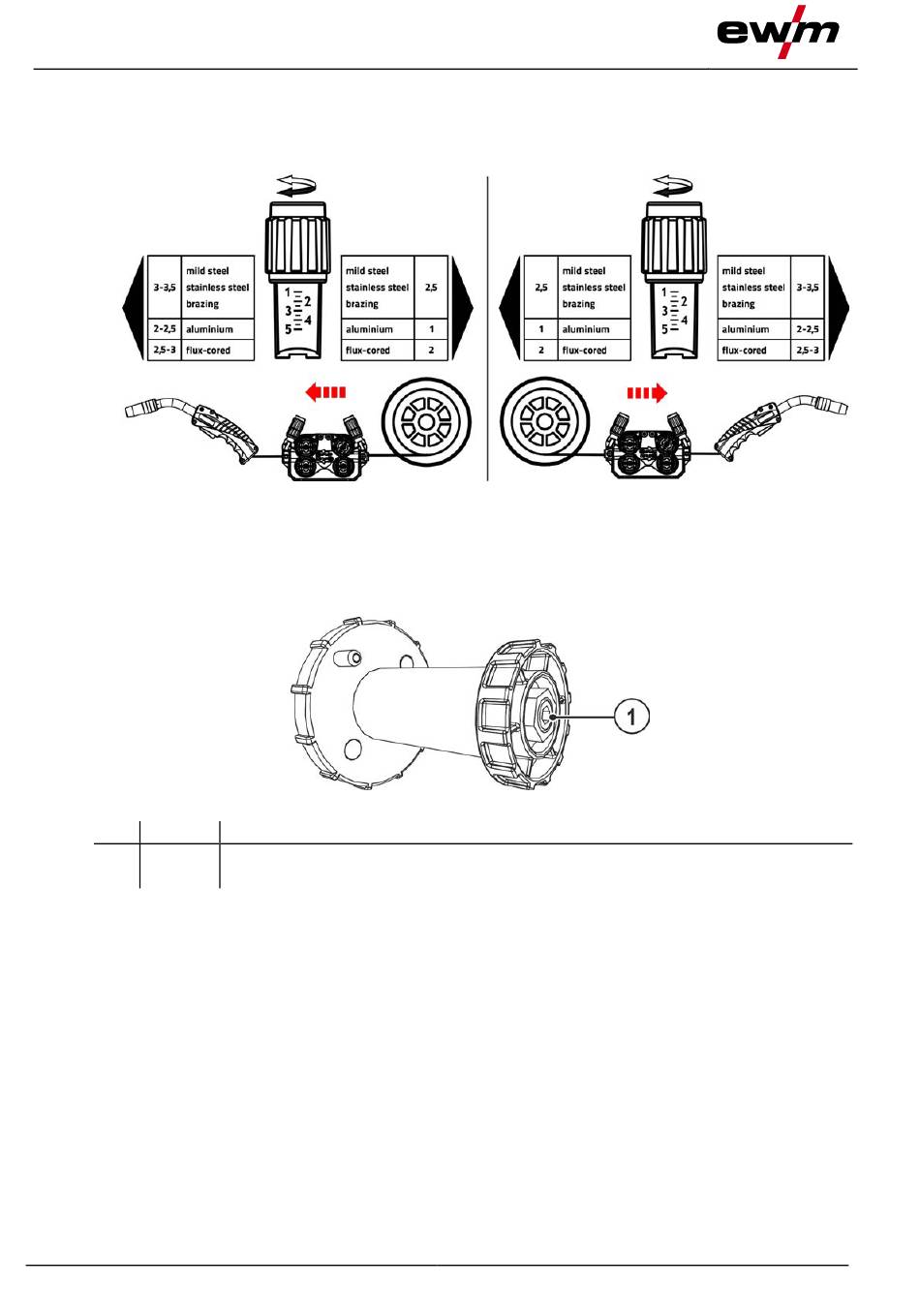

• Der Anpressdruck muss in Abhängigkeit vom verwendeten Zusatzwerkstoff an den Einstellmuttern der
Druckeinheiten für jede Seite (Drahteingang / Drahtausgang) getrennt eingestellt werden. Eine Tabelle
mit Einstellwerten befindet sich auf einem Aufkleber in der Nähe des Drahtvorschubantriebes:
Variante 1: linksseitige Einbaulage
Automatischer Einfädelstopp
Schweißbrenner während des Einfädelvorgangs auf das Werkstück aufsetzen. Der Schweißdraht wird
nun so lange eingefädelt, bis er auf das Werkstück trifft.
5.2.5.4
Einstellung Spulenbremse
Pos. Symbol
1
• Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen, um die Bremswirkung zu erhöhen.
Spulenbremse so weit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft
aber im Betrieb nicht blockiert.
40
Beschreibung
0
Innensechskantschraube
Bef estigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Variante 2: rechtsseitige Einbaulage
Abbildung 5-19
Abbildung 5-20
099-005700-EW500
21.6.2023
