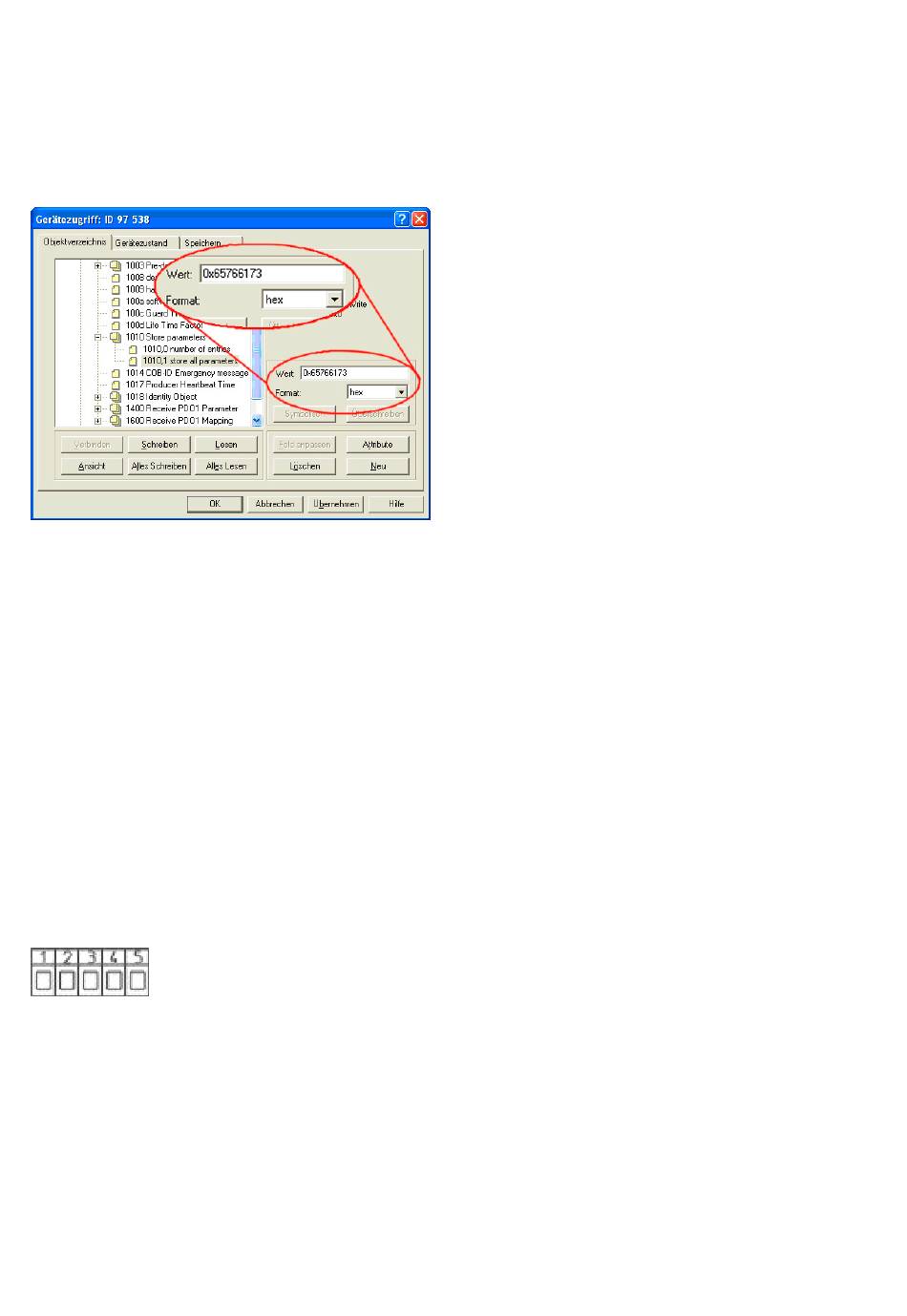

8 Speichern der Parameter Objekt
1010h im Preoperational Mode
Mit Hilfe des Kommandos "save" unter Sub-Index
1h (save all Parameters) können die Parameter
in den nichtflüchtigen Speicher (EEPROM)
gespeichert werden.
Unter diesem Unterpunkt werden alle
Kommunikationsobjekte, Applikationsobjekte und
herstellerspezifische Objekte abgespeichert. Um
ein versehentliches Abspeichern zu verhindern,
wird der Befehl nur ausgeführt, wenn als
Codewort der String "save" in diesen Sub-Index
eingetragen wird.
Ein Lesezugriff auf den Sub-Index 1h liefert
Informationen über die Speicherfunktionalität.
Byte 0: 73h (ASCII-Code für "s")
Byte 1: 61h (ASCII-Code für "a")
Byte 2: 76h (ASCII-Code für "v")
Byte 3: 65h (ASCII-Code für "e")
Wert = 0 x 65 76 61 73 hex
9

Anschlussbelegung

1 10 ... 30 V DC
2 0 V GND
3 CAN A
4 CAN L
5 CAN H

10 Technische Daten

Spannungs-
versorgung:
Leistungsaufnahme:
Anzeige:
www.kuebler.com
10 ... 30 V DC, mit
integriertem
Verpolungsschutz
2 W
6-stellige rote 7-Segment
LED-Anzeige; 8 mm hoch
CAN-Bus:
Busabschluss:
Potenzialtrennung:
Knotennummer:
Datensicherung:
Gehäuse:
Umgebungstemperatur: 0 ... +50 °C, nicht betauend
Lagertemperatur:
Anschluss:
EMV:
Störaussendung:
Störfestigkeit:
Schutzart:
Gewicht:

11 Lieferumfang

Digitalanzeige
Befestigungsrahmen
Dichtung
CD mit EDS-Datei
Bedienungsanleitung multilingual
12 Bestellschlüssel
6.538.012.3C1
CAN Spezifikation
2.0A/2.0B, CANopen-
konform, Übertragungsrate
bis 1MBaud,
kein Busabschluss
nein
16 Knotennummern über
Drehkodierschalter
einstellbar
EEPROM
Schalttafelgehäuse
48 x 24 mm
DIN 43 700; RAL 7021,
dunkelgrau
–20 ... +70 °C
Schraubklemmen
RM 5,08 mm
EN 55 011 Klasse B
EN 61 000-6-2
IP65 (frontseitig)
ca. 50 g
