Beschreibung
Die Anzeige Codix 538 ist eine Prozessanzeige zur
Visualisierung eines CANopen Prozesswertes.
Sie ist eine 6-stellige,8 mm hohe rote 7-Segement
LED-Anzeige. Der eingebaute CAN-Controller
unterstützt die Übertragung nach CAN-
Spezifikation 2.0A / 2.0B max. 1 MBaud. Das
Protokoll ist CANopen konform. Die Adressierung
auf 16 verschiedene Adressen erfolgt über einen
Drehkodierschalter auf der Rückseite des Gerätes.
Die Parametrierung erfolgt über den CAN-Bus. Der
Anzeige wird mitgeteilt, welche Information aus
einer CAN-Message in welchem Format dargestellt
werden soll. Dadurch wird die Anzeige in die Lage
versetzt, selbständig die relevanten Daten aus dem
gesamten CAN-Nachrichtenstrom herauszufiltern,
ohne direkt angesprochen werden zu müssen.
Anzeigebereich: -99999 bis 999999. Der
Dezimalpunkt ist frei wählbar.
4

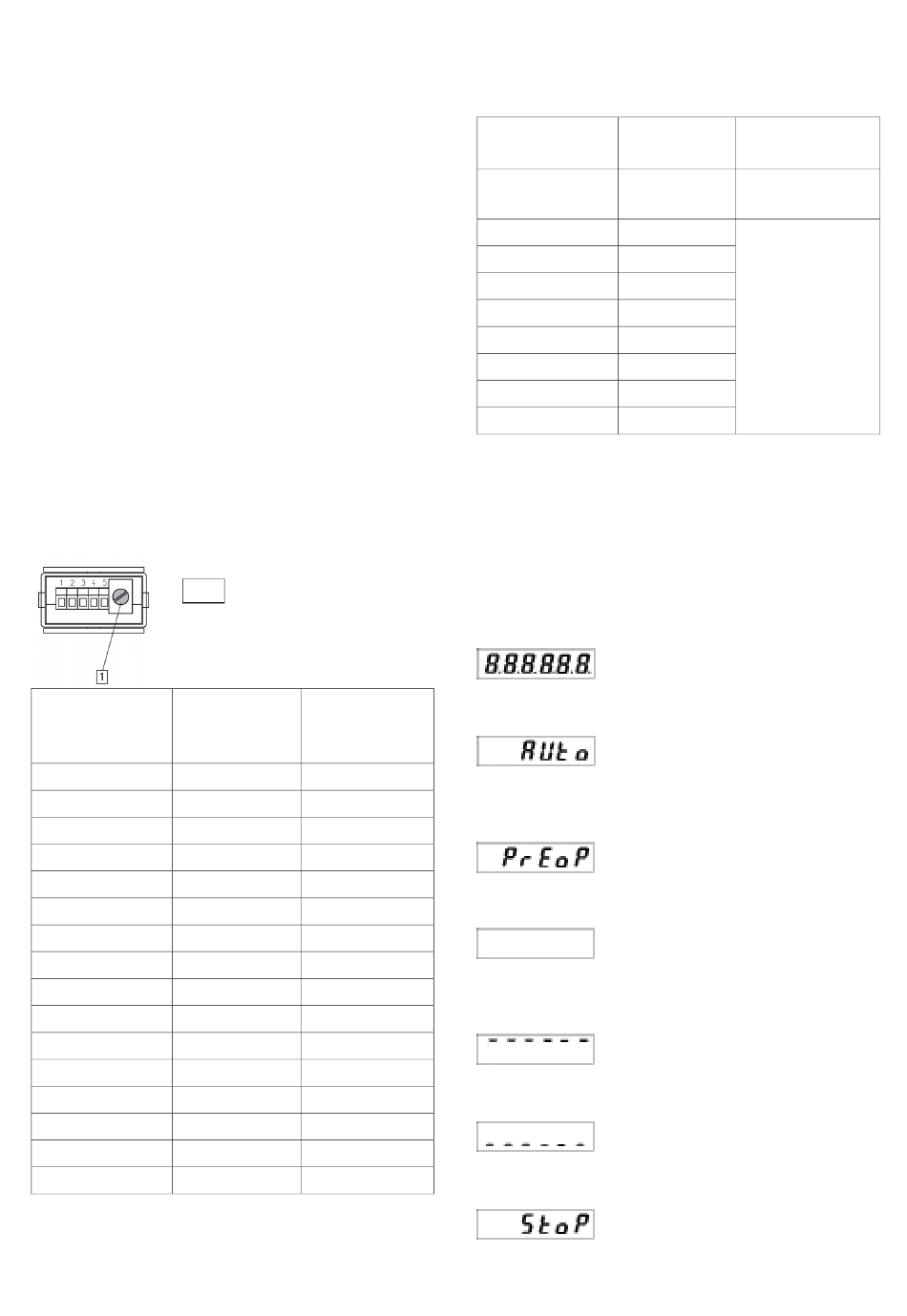

Knotennummer
Die Knotennummer der CAN-Anzeige wird
auf der Rückseite am Drehkodierschalter
eingestellt:
1
Einstellung
Knoten-
Kodierschalter
nummer
dezimal
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
www.kuebler.com
Drehkodierschalter
Knoten-
nummer
hexadezimal
96
60
97
61
98
62
99
63
100
64
101
65
102
66
103
67
104
68
105
69
106
6A
107
6B
108
6C
109
6D
110
6E
111
6F
5
Boot-up Verhalten
Beim Einschalten ist das Verhalten der Anzeige
abhängig vom Wert im Index 0x5200/Subindex 1.
Index 0x5200/
Baudrate
Subindex 1
0
Erkennung
1
20 kbit/s
2
50 kbit/s
3
100 kbit/s
4
125 kbit/s
5
250 kbit/s
6
500 kbit/s
7
800 kbit/s
8
1 Mbit/s
Bei der automatischen Baudratenerkennung
werden alle in der Tabelle aufgeführten Baudraten
automatisch erkannt. Zur Erkennung müssen
gültige CAN-Telegramme empfangen werden.
Dazu müssen zwei weitere Geräte am Bus
vorhanden sein.
5.1
Anzeigenerklärung
5.1.1 Anzeigenstart
Anzeigenstart
5.1.2 Auto
Automatische Baudraten-
erkennung. Sobald die Baudrate
erkannt wurde, wird diese im Display angezeigt.
5.1.3 PrEoP
Anzeige im CANopen-Zustand
„Preoperational"
5.1.4 Leere Anzeige
„Leere Anzeige" Anzeige
Operational, aber noch kein Wert
empfangen
5.1.5 OverFlow
Wert zu groß für Anzeige
5.1.6 Under Flow
Wert zu klein für Anzeige
5.1.7 Stopped
Anzeige im CANopen-Zustand
„Stopped"
Aufstartzustand
Auto.
Preoperational
Operational
Seite 4
Werbung
Kapitel
Inhaltsverzeichnis
