8 Registro de los parámetros
Objeto 1010h en modo
Preoperational
La instrucción "Save" del sub-índice 1h (save all
Parameters) permite registrar los parámetros en
la memoria no volátil (EEPROM).
Todos los objetos de comunicación, objetos de
aplicación y objetos específicos del fabricante se
guardan en esta ubicación. Para evitar guardar
los datos erróneamente, la instrucción se ejecuta
únicamente si la cadena de caracteres "save"
está ingresada como palabra de código en este
sub-índice.
El acceso al sub-índice 1h en modo lectura
suministra informaciones acerca de la
funcionalidad de la memoria.

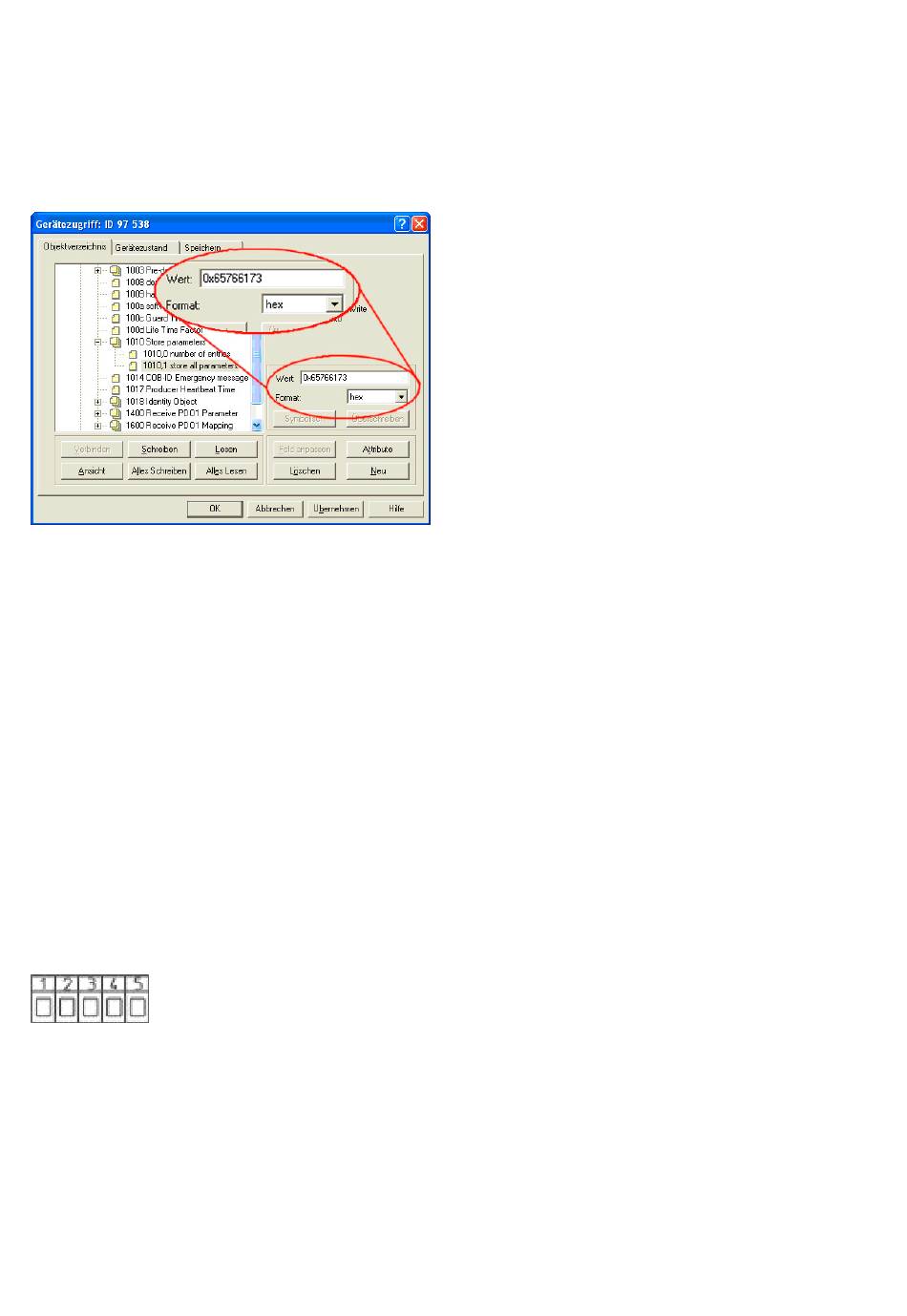

Byte 0: 73h (código ASCII de "s")
Byte 1: 61h (código ASCII de "a")
Byte 2: 76h (código ASCII de "v")
Byte 3: 65h (código ASCII de "e")
Valor = 0 x 65 76 61 73 hex
9 Conexión
1 10 ... 30 V DC
2 0 V GND
3 CAN A
4 CAN L
5 CAN H
10 Datos técnicos
Tensión
de alimentación:
Consumo:
Pantalla:
www.kuebler.com
10 ... 30 V DC, con
protección integrada contra
la inversión de la polaridad
2 W
indicador LED rojo de
6 cifras de 7 segmentos,
Bus CAN:
Terminación de bus:
Separación
de potencial:
Número de nudo:
Salvaguardia
de datos:
Carcasa:
Temperatura
ambiente:
Temperatura de
almacenamiento:
Conexiones:
CEM:
Emisión de ruidos:
Inmunidad a las ruidos: EN 61 000-6-2
Índice de protección: IP65 (cara frontal)
Peso:
11 Composición del suministro
Pantalla digital
Abrazadera de sujeción
Junta
CD con file EDS
Instrucciones de uso multilingüe

12 Clave de pedido

6.538.012.3C1
altura 8 mm.
especificación CAN
2.0A/2.0B, conforme
CANopen, velocidad de
transmisión hasta
1MBaud,
ninguna terminación
del bus
no
16 números de nudo,
regulables mediante un
conmutador de codificación
rotativo
EEPROM
para montaje en cuadro de
mando, 48 x 24 mm
DIN 43 700; RAL 7021,
gris oscuro
0 ... +50 °C, sin
condensación
–20 ... +70 °C
bornera roscada
paso 5,08 mm
EN 55 011 Clase B
aprox. 50 g
Página 6
