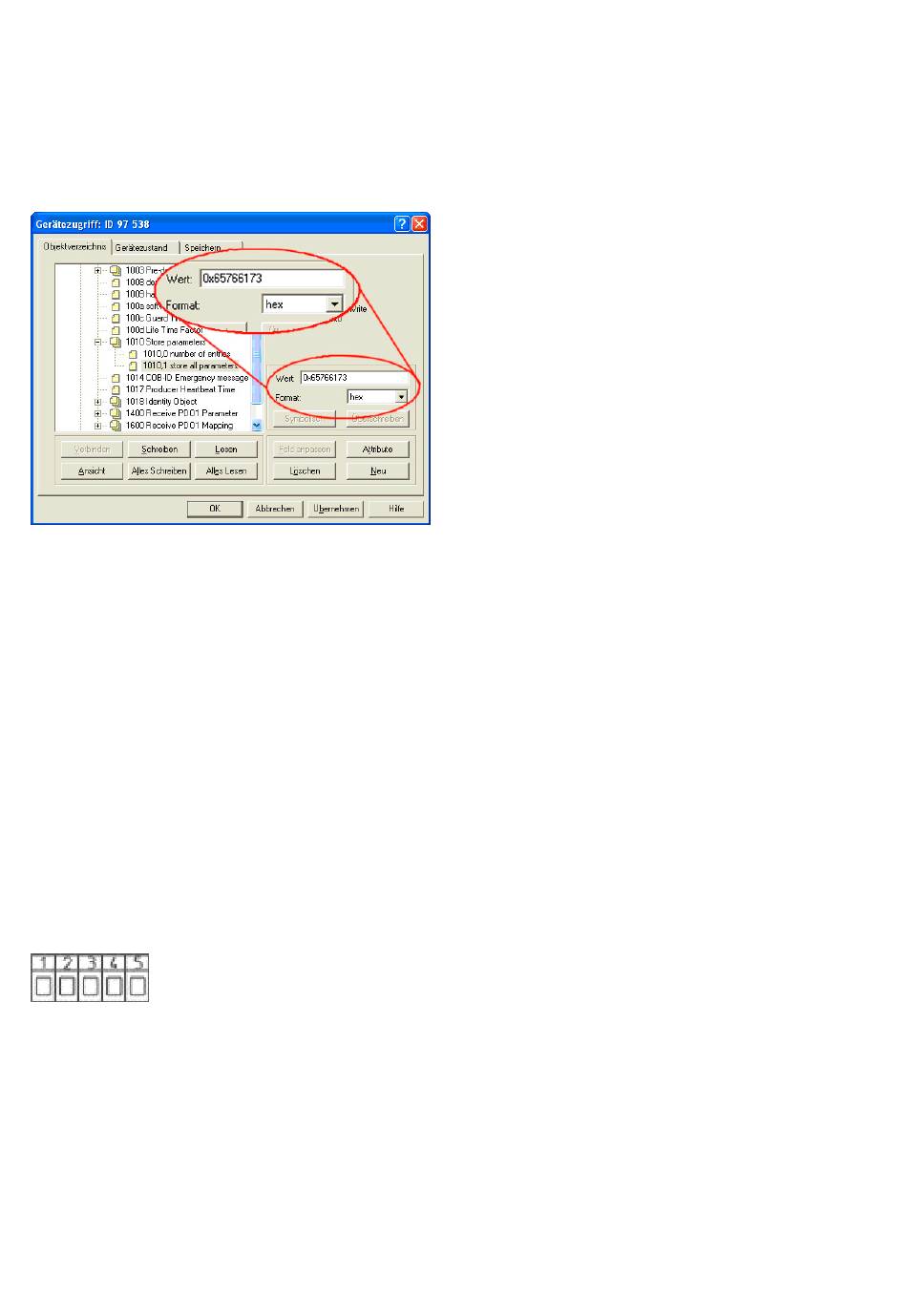

8 Enregistrement des paramètres
Objet 1010h en mode
Preoperational
L'instruction « Save » du sous-index 1h (save all
Parameters) permet d'enregistrer les paramètres
dans la mémoire non volatile (EEPROM).
Tous les objets de communication, objets
d'application et objets spécifiques au
constructeur sont sauvegardés sous ce point.
Afin d'éviter une sauvegarde par erreur,
l'instruction n'est exécutée que si la chaîne de
caractères « save » est saisie comme mot de
code dans ce sous-index.
Un accès en lecture au sous-index 1h fournit des
informations sur la fonctionnalité de la mémoire.
Byte 0: 73h (code ASCII de "s")
Byte 1: 61h (code ASCII de "a")
Byte 2: 76h (code ASCII de "v")
Byte 3: 65h (code ASCII de "e")
Valeur = 0 x 65 76 61 73 hex
9

Raccordement

1 10 ... 30 V DC
2 0 V GND
3 CAN A
4 CAN L
5 CAN H
10 Caractéristiques techniques
Tension
d'alimentation:
Consommation:
Affichage:
www.kuebler.com
10 ... 30 V DC, avec
protection intégrée contre
les inversions de polarité
2 W
affichage LED rouge à
6 chiffres de 7 segments,
hauteur 8 mm
Bus CAN:
Terminaison de bus:
Séparation
de potentiel:
Numéro de nœud:
Sauvegarde
des données:
Boîtier:
Température
ambiante:
Température
de stockage:
Raccordement:
CEM
Emission de parasites: EN 55 011 Classe B
Immunité aux parasites: EN 61 000-6-2
Indice de protection:
Poids:

11 Etendue de la livraison

Afficheur digital
Etrier de montage
Joint
CD avec fichier EDS
Instructions d'utilisation multilingues
12 Référence de commande
6.538.012.3C1
spécification CAN
2.0A/2.0B, conforme
CANopen, vitesse de
transmission jusqu'à
1MBaud,
pas de terminaison de bus
non
16 numéros de nœud,
réglables par un
commutateur de codage
rotatif
EEPROM
boîtier à encastrer
48 x 24 mm
DIN 43 700; RAL 7021,
gris foncé
0 ... +50 °C, sans
condensation
–20 ... +70 °C
bornes à visser
au pas de 5,08 mm
IP65 (en façade)
env. 50 g
