Descrizione

Il display Codix 538 è un display di processo per la
visualizzazione di un valore di processo CANopen.
E' munito di un display rosso a 6 cifre di 7
segmenti, di un'altezza di 8 mm. Il controllore CAN
integrato supporta la trasmissione secondo la
specifica CAN 2.0A/2.0B fino a max. 1 MBaud. Il
protocollo è conforme a CANopen. L'indirizzamento
di 16 indirizzi diversi viene realizzato per mezzo di
un commutatore di codifica rotativo, posto sul retro
dell'apparecchio. Il parametraggio viene realizzato
attraverso il bus CAN. Il display riceve un'istruzione
che gli annuncia quale informazione di un
messaggio CAN deve essere visualizzata, e in che
formato. Il display è così in grado di filtrare in modo
autonomo i dati interessati, nell'insieme del flusso
di informazioni CAN, senza aver bisogno di
un'istruzione diretta. Intervallo di visualizzazione:
da -99999 a 999999. Il punto decimale può essere
definito liberamente.
4

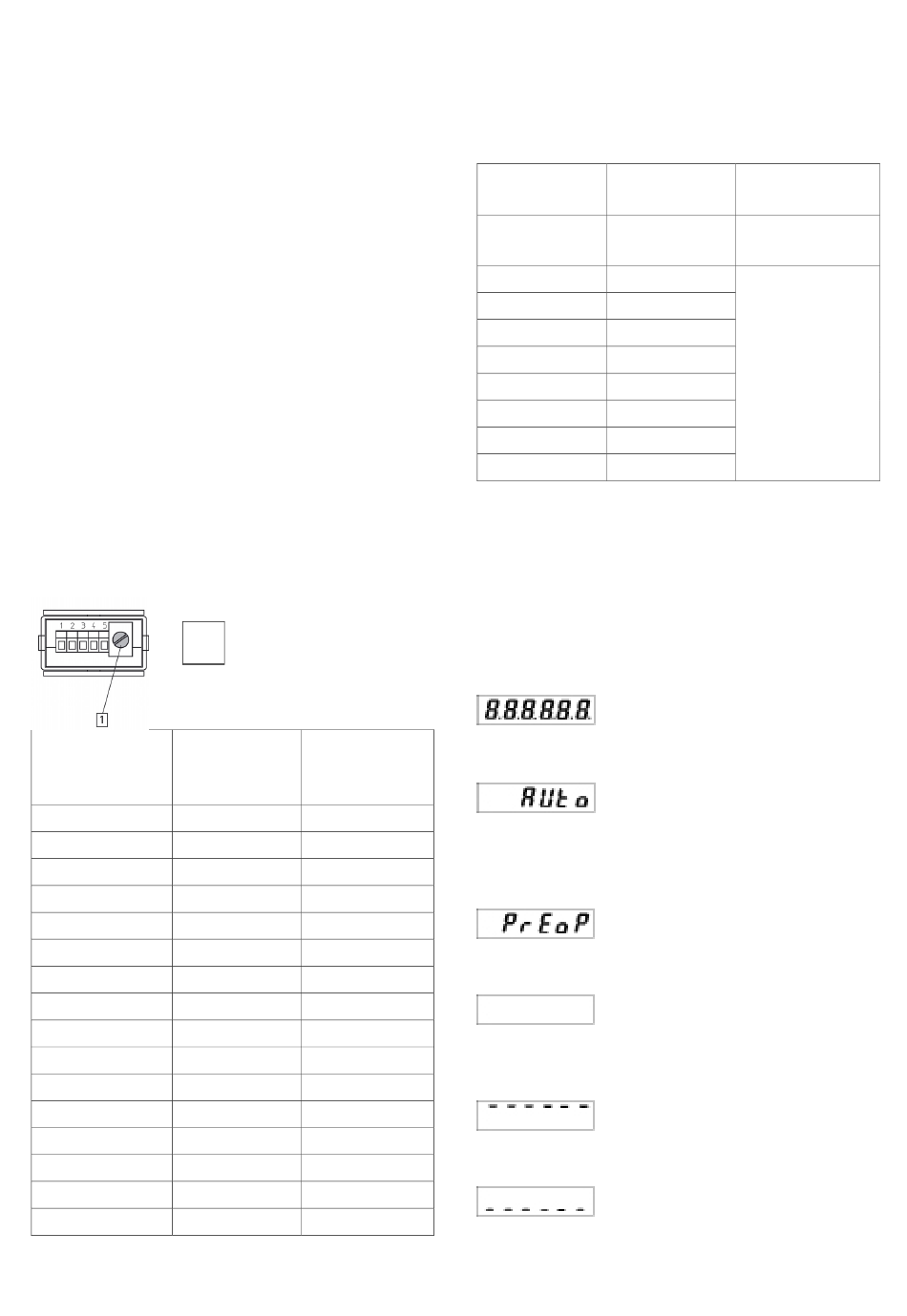

Numero di nodo

Il numero di nodo del display CAN si
regola sul retro dell'apparecchio per
mezzo di un commutatore di codifica
rotativo:
1
Regolazione del Numero di
commutatore di nodo
codifica decimale
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
www.kuebler.com
Commutatore di
codifica rotativo
Numero di
nodo
esadecimale
96 60
97 61
98 62
99 63
100 64
101 65
102 66
103 67
104 68
105 69
106 6A
107 6B
108 6C
109 6D
110 6E
111 6F
5 Comportamento alla messa
sotto tensione
Il comportamento dell'apparecchio alla messa sotto
tensione dipende dal valore dell'indice 0x5200/
sottoindice 1.
Indice 0x5200/ Vitesse de
sottoindice 1 transmission
0 Riconoscimento
automatico
1 20 kbit/s
2 50 kbit/s
3 100 kbit/s
4 125 kbit/s
5 250 kbit/s
6 500 kbit/s
7 800 kbit/s
8 1 Mbit/s
Il riconoscimento automatico della Velocità di
trasmissione riconosce automaticamente tutte le
velocità indicate nella tabella. Il loro riconoscimento
esige la ricezione di telegrammi CAN validi. Per tal
motivo, è necessario che due altri apparecchi siano
collegati al bus.
5.1

Descrizione del display

5.1.1 Accensione del display

Accensione del display

5.1.2 Auto

Riconoscimento automatico della
velocità di trasmissione. Non
appena la velocità è rilevata, questa viene
visualizzata.

5.1.3 PrEoP

Display in stato CANopen
« Preoperational ».

5.1.4 Visualizzazione vuota

"Visualizzazione vuota": il display
si trova in modalità "Operational",
ma non ha ricevuto ancora nessun valore

5.1.5 Sorpasso verso l'alto

Valore troppo grande per il
display

5.1.6 Sorpasso verso il basso

Valore troppo piccolo per il display
Stato alla messa
sotto tensione
Preoperational
Operational
