d. Une impulsion sur le bouton-poussoir de droite
permet de passer à la valeur suivante du para-
mètre en cours de réglage.
Pour introduire des valeurs numériques (par
exemple lors du réglage du facteur d'échelle),
sélectionner, à l'aide du bouton-poussoir de
gauche, la décade, puis, à l'aide du bouton de
droite, la valeur de celle-ci.
e. Passer au paramètre suivant du menu en main-
tenant le bouton-poussoir de gauche pressé et
en actionnant celui de droite.
f. Le dernier paramètre de chaque menu de ré-
glage, „EndPro", permet, en sélectionnant „Yes",
de quitter le menu de programmation et de
prendre en compte (sauvegarder) les nouvelles
valeurs. Si „No" est sélectionné, la programma-
tion recommence depuis le début, en conser-
vant les dernières valeurs introduites. Il est alors
possible de les vérifier ou de les modifier à nou-
veau.

4. Mode de programmation

Les paramètres réglables sont indiqués ci-des-
sous, dans l'ordre de leur apparition sur l'affi-
chage. L'appareil est donc entièrement
programmé après un cycle de programmation.
La représentation supérieure de l'affichage cor -
respond toujours au réglage effectué en usine.
4.1 Plage du signal d'entrée
Presser le bouton-poussoir de droite pour rempla-
cer le réglage d'usine par l'une des autres plages
de signal d'entrée.
4.2 Réglage du point décimal
(valeur instantanée)
Ce réglage détermine le point décimal pour les
valeurs affichées correspondantes (4.4 et 4.6).
Uniquement le nombre de décimales est déter-
miné, la valeur d'affichage n'est pas affectée (pas
de facteur d'échelle).
2

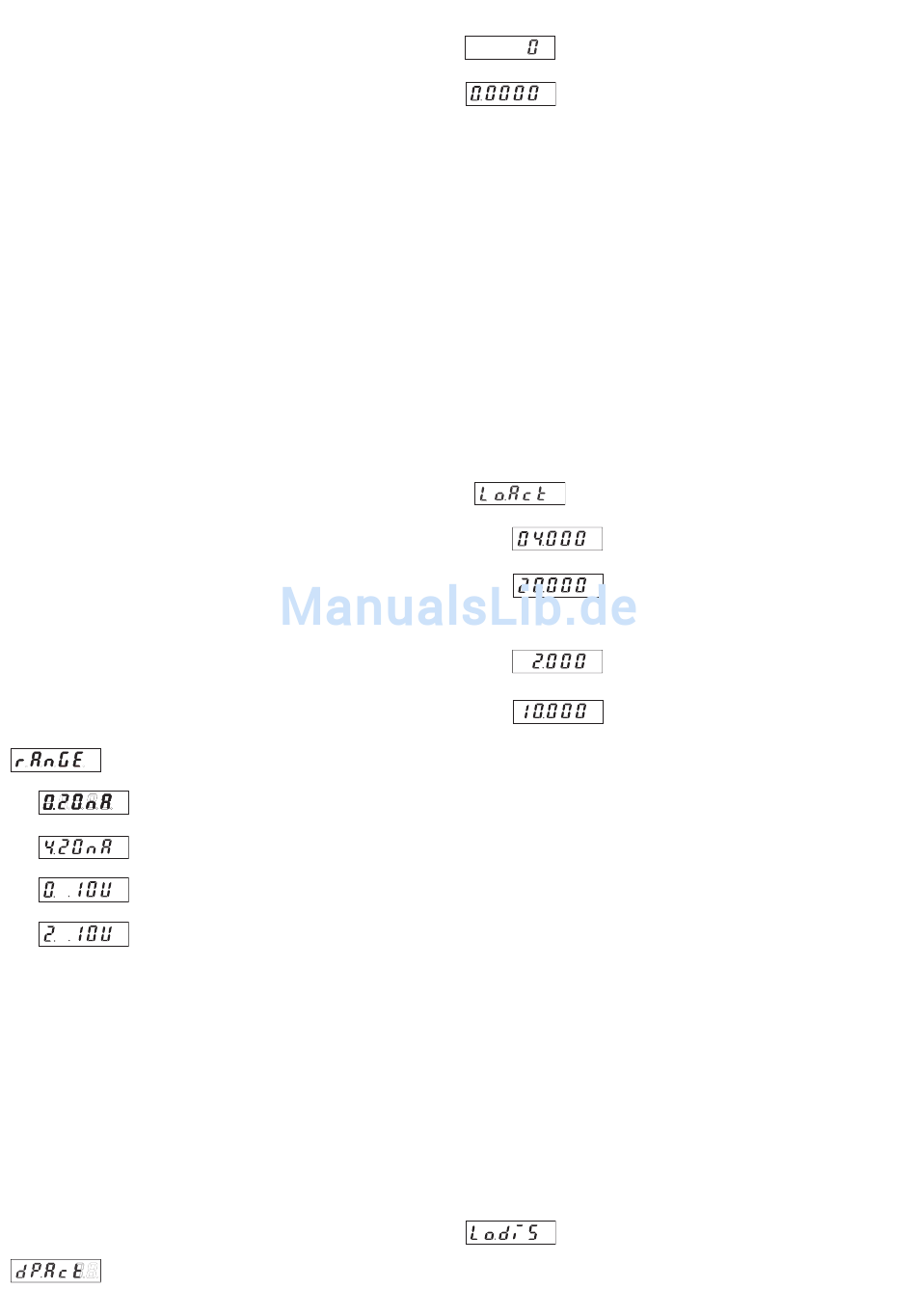

0..20 mA
4..20 mA
0..10 V
2 ..10 V
pas de décimale
Presser le bouton-poussoir de droite pour rempla-
cer le réglage d'usine par l'une des autres possi-
bilités.
4.3 Signal d'entrée minimum
Uniquement pour la plage de mesure 4..20 mA ou
2..10 V (ce point du menu est ignoré dans les au-
tres cas). Cette fonction permet de réaliser une
surveillance du capteur. Si la valeur de mesure
tombe au-dessous de la valeur minimum définie
ici, le message « lo » est affiché. Le capteur uti-
lisé présente un défaut. Les valeurs affichées ne
sont pas totalisées.
a)
b)
L'appareil demande la programmation de a) ou de
b), en fonction de la plage de mesure sélection-
née (4..20 mA ou 2..10 V). Sélectionner à l'aide
du bouton-poussoir de gauche la décade, puis, à
l'aide du bouton-poussoir de droite, déterminer la
valeur de mesure devant correspondre à la valeur
minimum.
4.4 Valeur affichée pour le signal d'entrée
minimum
Il est possible d'affecter une valeur d'affichage
comprise entre -19999 et 99999 au signal d'en-
trée le plus bas. Lorsque les valeurs d'affichage
sont déterminées pour les signaux d'entrée le
plus bas et le plus haut, le système affiche une
valeur d'affichage correspondant à la valeur de la
mesure analogique, comme le montre l'exemple
9.1 de la page 4 avec un débit instantané en
kg/seconde.
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
0.0000 quatre décimales
Réglage d'usine
Réglage maximum
Réglage d'usine
Réglage maximum
