3

Description

L'afficheur Codix 538 est un afficheur de process pour
la visualisation d'une valeur de process CANopen.
Il est équipé d'un affichage rouge à 6 chiffres de 7
segments, d'une hauteur de 8 mm. Le contrôleur
CAN intégré supporte la transmission selon la
spécification CAN 2.0A/2.0B jusqu'à 1 MBaud max.
Le protocole est conforme à CANopen.
L'adressage de 16 adresses différentes est réalisé
à l'aide d'un commutateur de codage rotatif placé
au dos de l'appareil. Le paramétrage est réalisé par
l'intermédiaire du bus CAN. L'afficheur reçoit une
instruction lui annonçant quelle information d'un
message CAN doit être affichée, et dans quel
format. L'afficheur est ainsi en mesure de filtrer de
manière autonome les données concernées dans
l'ensemble du flux d'informations CAN, sans
nécessiter d'instruction directe. Plage d'affichage :
-99999 à 999999. Le point décimal peut se définir
librement.

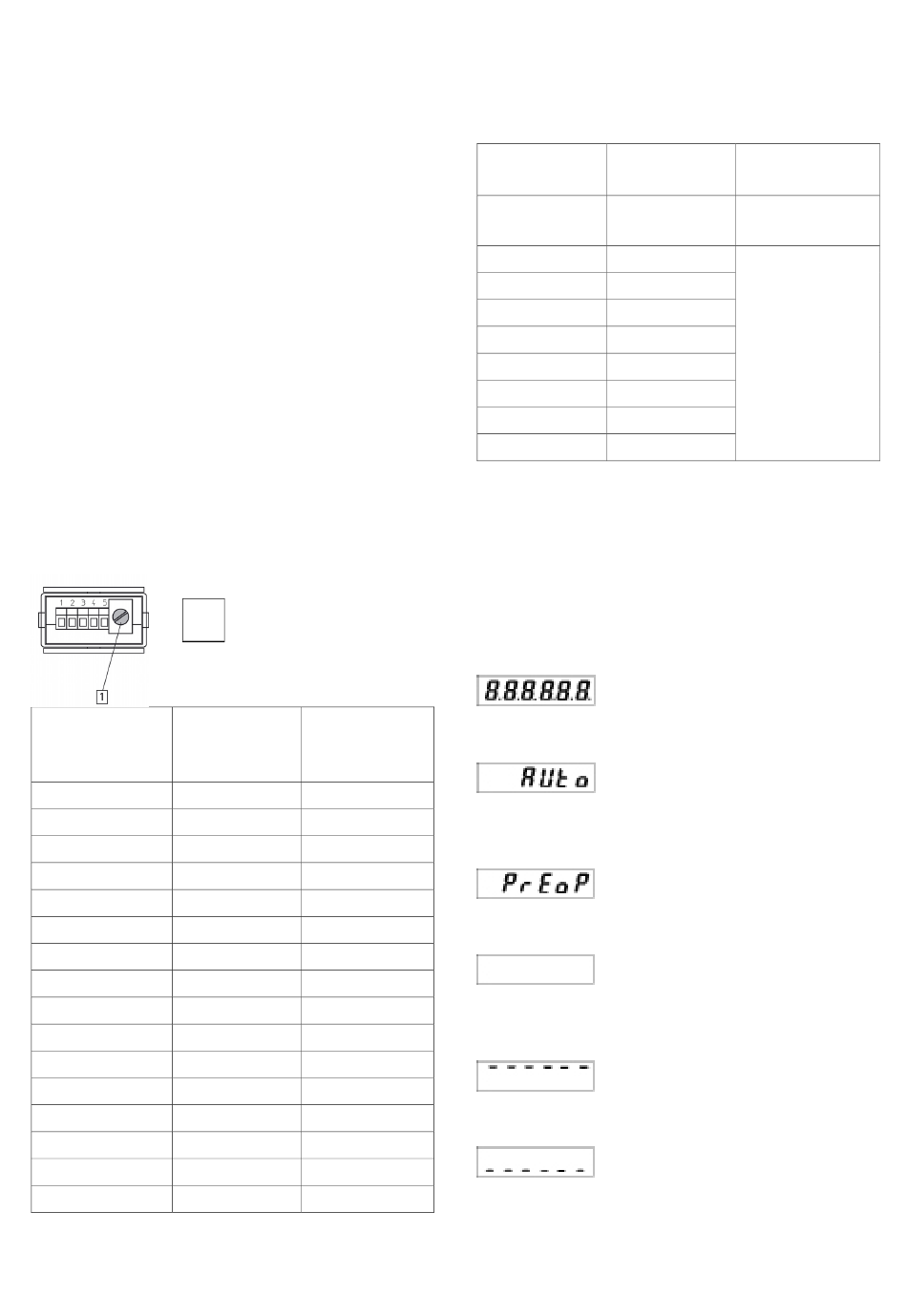

4 Numéro de nœud
Le numéro de nœud de l'afficheur CAN se
règle au dos de l'appareil à l'aide d'un
commutateur de codage rotatif :
1
Réglage du Numéro de
commutateur nœud
de codage décimal
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
www.kuebler.com
Commutateur de
codage rotatif
Numéro de
nœud
hexadécimal
96 60
97 61
98 62
99 63
100 64
101 65
102 66
103 67
104 68
105 69
106 6A
107 6B
108 6C
109 6D
110 6E
111 6F
5 Comportement à la mise sous
tension
Le comportement de l'appareil à la mise sous tension
dépend de la valeur de l'index 0x5200/sous-index 1.
Index 0x5200/ Vitesse de
sous-index 1 transmission
0 Reconnaissance
automatique
1 20 kbit/s
2 50 kbit/s
3 100 kbit/s
4 125 kbit/s
5 250 kbit/s
6 500 kbit/s
7 800 kbit/s
8 1 Mbit/s
La reconnaissance automatique de la vitesse de
transmission reconnaît automatiquement toutes les
vitesses indiquées dans le tableau. Leur
reconnaissance exige la réception de télégrammes
CAN valides. Pour cela, il faut que deux autres
appareils soient reliés au bus.
5.1

Description de l'affichage

5.1.1 Mise en marche de l'afficheur

Mise en marche de l'afficheur

5.1.2 Auto

Reconnaissance automatique de
la vitesse de transmission. Dès
que la vitesse est détectée, elle s'affiche.

5.1.3 PrEoP

Afficheur dans l'état CANopen
« Preoperational ».

5.1.4 Affichage vide

« Affichage vide » : l'afficheur est
en mode « Operational », mais il
n'a encore reçu aucune valeur.
5.1.5 Dépassement par le haut
Valeur trop grande pour
l'afficheur
5.1.6 Dépassement par le bas
Valeur trop petite pour l'afficheur
Etat à la mise
sous tension
Preoperational
Operational
Page 4
