ALGE-Timing TdC 8000 plus Bedienungsanleitung Seite 93

T I M I N G
Voreingestelltes Hauptmenü:
Menü 1: Totzeit Start
Menü 2: Totzeit Ziel
Menü 3: Sekundenmodus
Menü 4: Display Schleppzeit 1 =
Menü 5: Display Schleppzeit 2 =
Menü 6: Display Tausendstel
Menü 7: Info-Display
Menü 9: Laufendes Zehntel
Menü 11: Laufzeit Rang
Menü 12: Startnummer Automatik =
Menü 13: Automatikzeit
Printer: Beispiel eines Ausdrucks
0001 SZ 10:52:04.9900
C1 10:52:49.8958
LZ 0:44.90
0001 SZ 10:52:04.9900
C4 10:52:50.4672
LZ 0:45.47
0001 SZ 10:52:04.9900
C2 10:52:50.4672
LZ 0:45.47
0001 SZ 10:52:04.9900
C7 10:52:51.5165
LZ 0:46.52

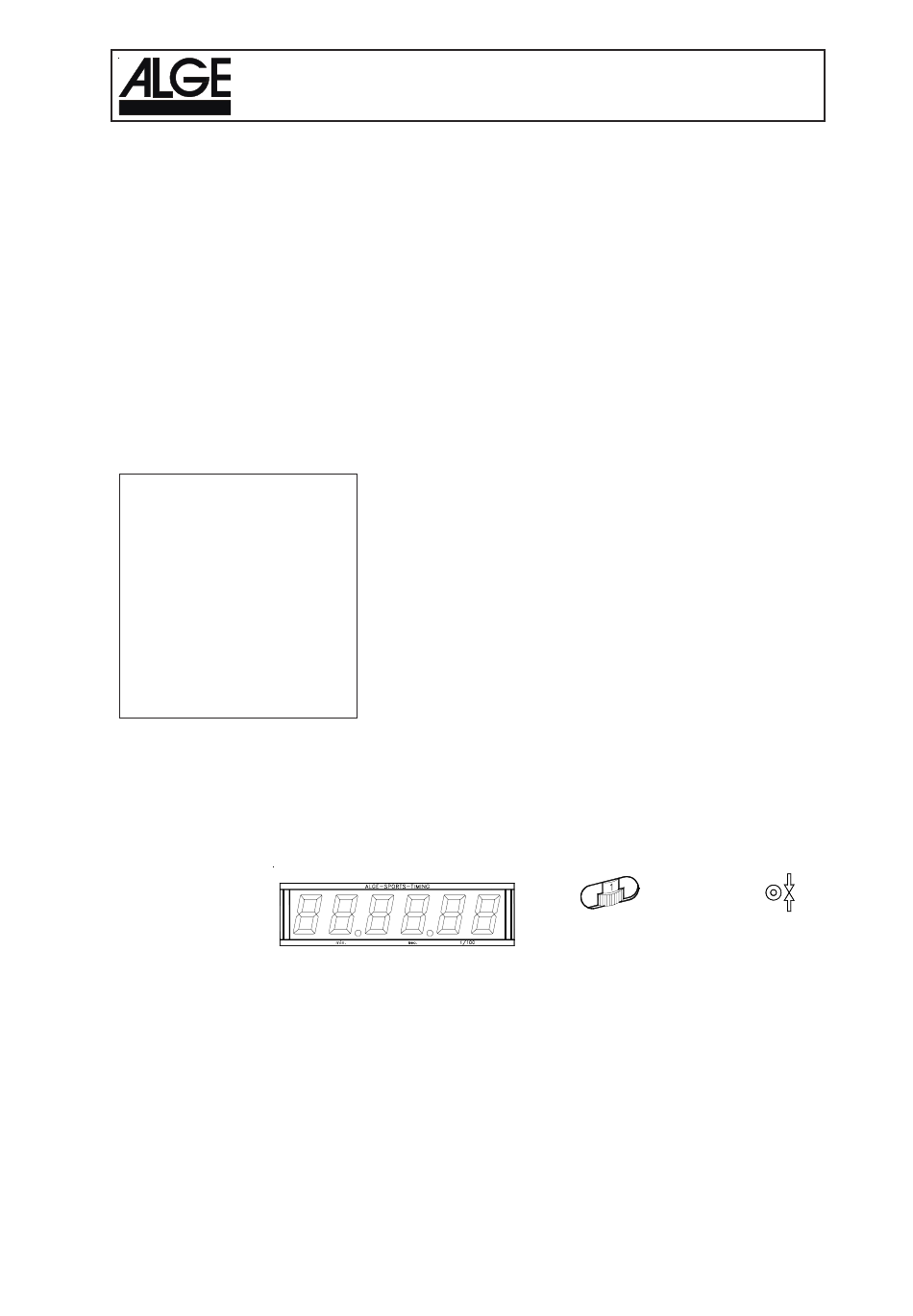

Großanzeigetafel GAZ4:
Es kann bis zu 9 Großanzeigetafeln (für bis zu 9 Bahnen) angeschlossen werden. Jede Großan-
zeigetafel muß mit dem Daumenradschalter separat adressiert werden. Die Großanzeigetafel mit der
Adresse 1 zeigt auch die laufende Zeit . Alle anderen Großanzeigetafeln zeigen keine laufende Zeit.
Im Hauptmenü (siehe Menü 20) kann der Kanal 2 aktiviert werden. Wird mit Kanal 2 gearbeitet, wird
nur die gestoppte Zeit auf der Großanzeigetafel angezeigt (keine laufende Zeit).
Laufzeit und
laufende Zeit:
Dei Zeit wird immer für die Dauer der "Display Schleppzeit 2" angezeigt (Menü 5). Wird als "Display
Schleppzeit 2" Null eingestellt, dann wird jede Zeit angezeigt, bis sie von einem weiteren Impuls des
gleichen Kanals überschrieben wird.
Die "Display Schleppzeit 2" startet bei jedem Impuls für alle Kanäle neu.
RS 232c Schnittstelle:
RS 485 Schnittstelle:
Version: 021206
TdC 8000
= 1.0 sec.
= 0.3 sec.
= aus
3 sec.
3 sec.
= aus
= Ziel
= aus
= ein
aus
= 00:00:00.00 Menü 26
Startzeit Kanal 1 (Bahn 1)
Zielzeit Kanal 1 (Bahn 1)
Laufzeit Kanal 1 (Bahn 1)
Startzeit Kanal 4 (Bahn 2)
Zielzeit Kanal 4 (Bahn 2)
Laufzeit Kanal 4 (Bahn 2)
Startzeit Kanal 2 (Bahn 4)
Zielzeit Kanal 2 (Bahn 4)
Laufzeit Kanal 2 (Bahn 4)
Startzeit Kanal 7 (Bahn 3)
Zielzeit Kanal 7 (Bahn 3)
Laufzeit Kanal 7 (Bahn 3)
siehe Kapitel 8.2.
keine Funktion
Menü 14: Startzeit drucken
Menü 15: Menüs drucken
Menü 16: Drucker Leerzeilen = 0
Menü 17: RS-232 Baudrate
Menü 18: RS-232 Laufzeit
Menü 19 D-Board Baudrate = 2400 Baud
Menü 20: D-Board Kanal 2
Menü 21: Piepser
Menü 23: Gruppen
Menü 25 Rennen wechseln
D-Board-Test
Menü 30 Rangberechnung
Daumenradschalter
auf 1 bis 9
Seite 93
= aus
= ein
= 9600 Baud
= aus
= laufend
= ein
= aus
= getrennt
Kippschalter
Mittelstellung
