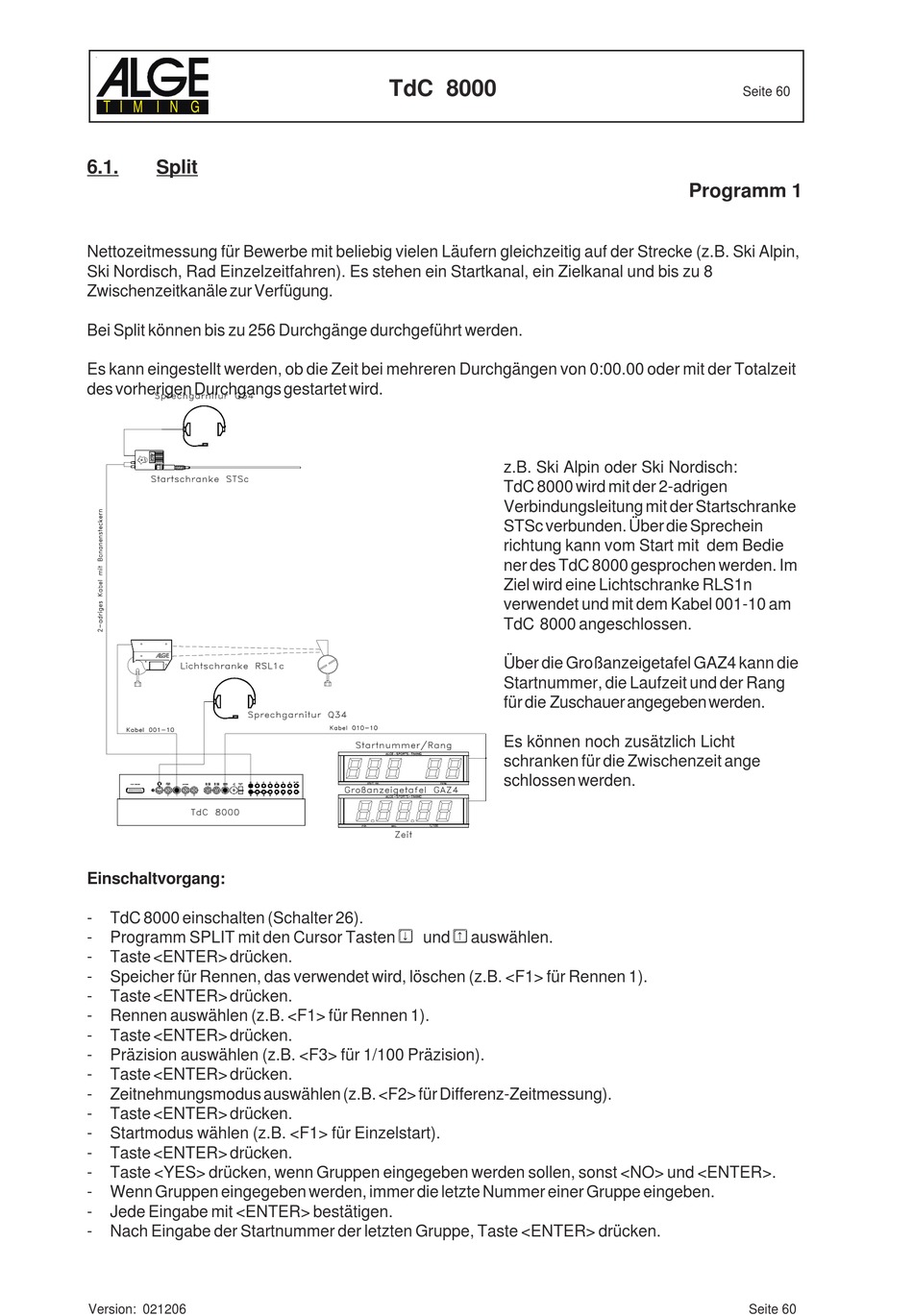

6.1.

Split

Nettozeitmessung für Bewerbe mit beliebig vielen Läufern gleichzeitig auf der Strecke (z.B. Ski Alpin,
Ski Nordisch, Rad Einzelzeitfahren). Es stehen ein Startkanal, ein Zielkanal und bis zu 8
Zwischenzeitkanäle zur Verfügung.
Bei Split können bis zu 256 Durchgänge durchgeführt werden.
Es kann eingestellt werden, ob die Zeit bei mehreren Durchgängen von 0:00.00 oder mit der Totalzeit
des vorherigen Durchgangs gestartet wird.
Einschaltvorgang:
- TdC 8000 einschalten (Schalter 26).
Programm SPLIT mit den Cursor Tasten )& und * auswählen.
-
- Taste <ENTER> drücken.
- Speicher für Rennen, das verwendet wird, löschen (z.B. <F1> für Rennen 1).
- Taste <ENTER> drücken.
- Rennen auswählen (z.B. <F1> für Rennen 1).
- Taste <ENTER> drücken.
- Präzision auswählen (z.B. <F3> für 1/100 Präzision).
- Taste <ENTER> drücken.
- Zeitnehmungsmodus auswählen (z.B. <F2> für Differenz-Zeitmessung).
- Taste <ENTER> drücken.
- Startmodus wählen (z.B. <F1> für Einzelstart).
- Taste <ENTER> drücken.
- Taste <YES> drücken, wenn Gruppen eingegeben werden sollen, sonst <NO> und <ENTER>.
- Wenn Gruppen eingegeben werden, immer die letzte Nummer einer Gruppe eingeben.
- Jede Eingabe mit <ENTER> bestätigen.
- Nach Eingabe der Startnummer der letzten Gruppe, Taste <ENTER> drücken.
Version: 021206
TdC 8000
z.B. Ski Alpin oder Ski Nordisch:
TdC 8000 wird mit der 2-adrigen
Verbindungsleitung mit der Startschranke
STSc verbunden. Über die Sprechein
richtung kann vom Start mit dem Bedie
ner des TdC 8000 gesprochen werden. Im
Ziel wird eine Lichtschranke RLS1n
verwendet und mit dem Kabel 001-10 am
TdC 8000 angeschlossen.
Über die Großanzeigetafel GAZ4 kann die
Startnummer, die Laufzeit und der Rang
für die Zuschauer angegeben werden.
Es können noch zusätzlich Licht
schranken für die Zwischenzeit ange
schlossen werden.
