ALGE-Timing TdC 8000 plus Bedienungsanleitung Seite 68

T I M I N G
Display:
- Im Display (2) und (8) wird die Laufnummer des Paares angezeigt.
- Im Display (7) wird der Siegerparcours und die Ziel-Differenzzeit angezeigt.
- Das Info-Display (6) hat für die Zeitmessung keine Funktion.
Printer : Beispiel eines Ausdrucks
0001 r - 1.231
0002 b - 0.429
P0003 b - 1.500
?0003 C1 10:15:34.2373
0004 r - 0.217
c0004 r - 0.217
Lichtschranken fürs Ziel:
- Die Lichtschranke für den roten Parcours wird am TdC 8000 angeschlossen.
Für die Kabel 001-10, 001-20 oder 001-30 wird die Buchse A (19) oder A´ (20) verwendet.
Bei externer Speisung der Lichtschranke kann auch ein 2-adriges Kabel verwendet werden. Dies
wird mit Bananensteckern am Kanal c1 (27) angeschlossen.
- Die Lichtschranke für den blauen Parcours wird am TdC 8000 angeschlossen.
Für die Kabel 001-10, 001-20 oder 001-30 wird die Buchse B (21) verwendet.
Bei externer Speisung der Lichtschranke kann auch ein 2-adriges Kabel verwendet werden. Dies
wird mit Bananensteckern am Kanal c4 (27) angeschlossen.
Großanzeigetafel GAZ4:

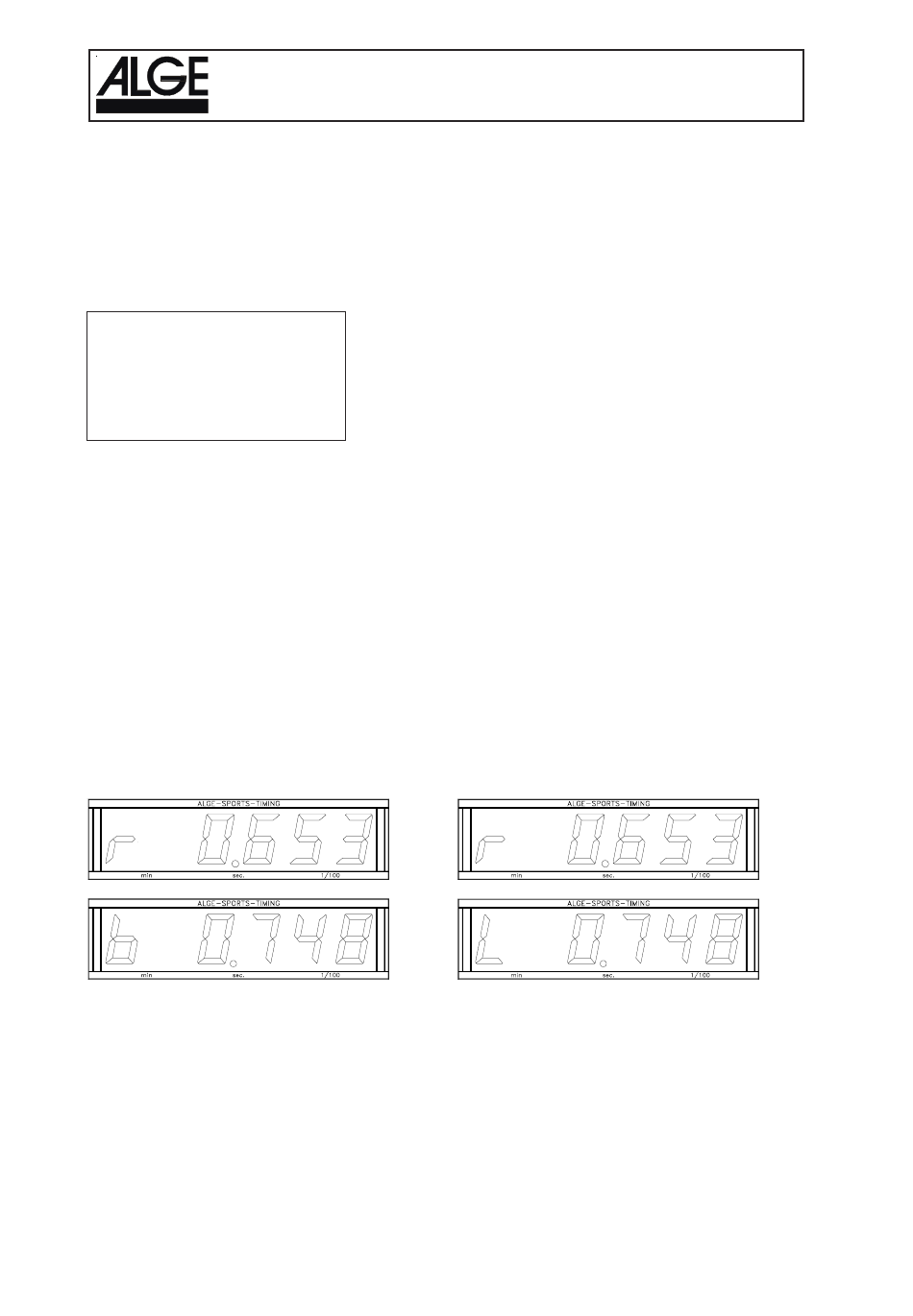

Es kann die Ziel-Differenzzeit auf einer ALGE Großanzeigetafel angezeigt werden. Es wird immer der
Siegerparcours zusammen mit der Differenzzeit angezeigt (r = rot, b = blau).
Im Hauptmenü (siehe Menü 27) kann eingestellt werden, ob für den Siegerparcours rot (r) und blau (b)
oder rechts (r) und links (L) ausgegeben wird.
Im Hauptmenü (siehe Menü 20) kann der Kanal 2 aktiviert werden. Wird mit Kanal 2 gearbeitet, wird
nur die gestoppte Zeit auf der Großanzeigetafel angezeigt (keine laufende Zeit).
Ausgabeformat: 1 Startbit, 8 Daten-Bit, kein Parity-Bit, 1 Stopbit
Übertragungsgeschwindigkeit:
Übertragungsprotokoll:
NNNPxxxxxxxxx:Sz:ht(CR)
NNNPxxxxxxxbS:Sxxxx(CR)
NNNPxxxxxxx§S:Sxxxx(CR)
NNNPxxxxxxx$S:Sxxxx(CR)
NNNPxxxxxxxbS:Szxxx(CR)
NNNPxxxxxxx§S:Szxxx(CR)
NNNPxxxxxxx$S:Szxxx(CR)
Version: 021206
TdC 8000
Laufnummer 1: es gewinnt der rote Parcours mit 1.231 Vorsprung
Laufnummer 2: es gewinnt der blaue Parcours m. 0.429 Vorsprung
Laufnummer 3: es gewinnt der blaue (Parcours Strafzeit)
Laufnummer 3: ungültiger Impuls
Laufnummer 4: es gewinnt der rote Parcours mit 0.217 Vorsprung
Laufnummer 4 wurde gelöscht
2.400 Baud
ASCII
stehende Zeit bevor ein Läufer das Ziel erreicht
laufende Ziel-Differenzzeit (Sieg blauer Parcours, ohne 1/10)
laufende Ziel-Differenzzeit (Sieg roter Parcours, ohne 1/10)
laufende Ziel-Differenzzeit (Sieg linker Parcours, ohne 1/10)
laufende Ziel-Differenzzeit (Sieg blauer Parcours, mit 1/10)
laufende Ziel-Differenzzeit (Sieg roter Parcours, mit 1/10)
laufende Ziel-Differenzzeit (Sieg linker Parcours, mit 1/10)
