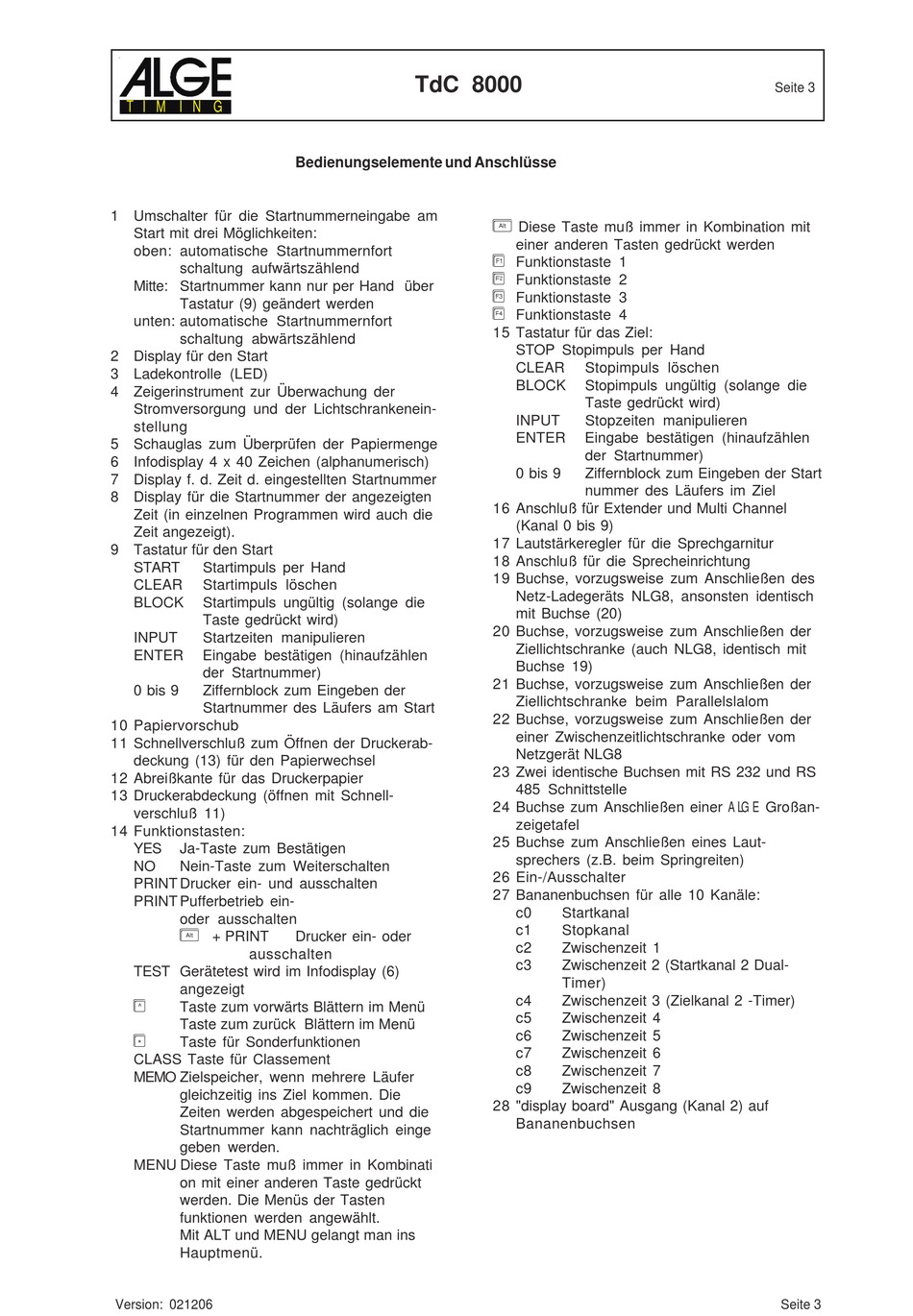

ALGE-Timing TdC 8000 plus Bedienungsanleitung Seite 3

T I M I N G
1 Umschalter für die Startnummerneingabe am
Start mit drei Möglichkeiten:
oben: automatische Startnummernfort
schaltung aufwärtszählend
Mitte: Startnummer kann nur per Hand über
Tastatur (9) geändert werden
unten: automatische Startnummernfort
schaltung abwärtszählend
2 Display für den Start
3 Ladekontrolle (LED)
4 Zeigerinstrument zur Überwachung der
Stromversorgung und der Lichtschrankenein-
stellung
5 Schauglas zum Überprüfen der Papiermenge
6 Infodisplay 4 x 40 Zeichen (alphanumerisch)
7 Display f. d. Zeit d. eingestellten Startnummer
8 Display für die Startnummer der angezeigten
Zeit (in einzelnen Programmen wird auch die
Zeit angezeigt).
9 Tastatur für den Start
START Startimpuls per Hand
CLEAR Startimpuls löschen
BLOCK Startimpuls ungültig (solange die
Taste gedrückt wird)
INPUT Startzeiten manipulieren
ENTER Eingabe bestätigen (hinaufzählen
der Startnummer)
0 bis 9 Ziffernblock zum Eingeben der
Startnummer des Läufers am Start
10 Papiervorschub
11 Schnellverschluß zum Öffnen der Druckerab-
deckung (13) für den Papierwechsel
12 Abreißkante für das Druckerpapier
13 Druckerabdeckung (öffnen mit Schnell-
verschluß 11)
14 Funktionstasten:
YES Ja-Taste zum Bestätigen
NO Nein-Taste zum Weiterschalten
PRINT Drucker ein- und ausschalten
PRINT Pufferbetrieb ein-
oder ausschalten
!&+ PRINT
ausschalten
TEST Gerätetest wird im Infodisplay (6)
angezeigt
'
Taste zum vorwärts Blättern im Menü
Taste zum zurück Blättern im Menü
(
Taste für Sonderfunktionen
CLASS Taste für Classement
MEMO Zielspeicher, wenn mehrere Läufer
gleichzeitig ins Ziel kommen. Die
Zeiten werden abgespeichert und die
Startnummer kann nachträglich einge
geben werden.
MENU Diese Taste muß immer in Kombinati
on mit einer anderen Taste gedrückt
werden. Die Menüs der Tasten
funktionen werden angewählt.
Mit ALT und MENU gelangt man ins
Hauptmenü.
Version: 021206
TdC 8000
Bedienungselemente und Anschlüsse
Drucker ein- oder
! Diese Taste muß immer in Kombination mit
einer anderen Tasten gedrückt werden
" Funktionstaste 1
# Funktionstaste 2
$ Funktionstaste 3
% Funktionstaste 4
15 Tastatur für das Ziel:
STOP Stopimpuls per Hand
CLEAR Stopimpuls löschen
BLOCK Stopimpuls ungültig (solange die
Taste gedrückt wird)
INPUT Stopzeiten manipulieren
ENTER Eingabe bestätigen (hinaufzählen
der Startnummer)
0 bis 9 Ziffernblock zum Eingeben der Start
nummer des Läufers im Ziel
16 Anschluß für Extender und Multi Channel
(Kanal 0 bis 9)
17 Lautstärkeregler für die Sprechgarnitur
18 Anschluß für die Sprecheinrichtung
19 Buchse, vorzugsweise zum Anschließen des
Netz-Ladegeräts NLG8, ansonsten identisch
mit Buchse (20)
20 Buchse, vorzugsweise zum Anschließen der
Ziellichtschranke (auch NLG8, identisch mit
Buchse 19)
21 Buchse, vorzugsweise zum Anschließen der
Ziellichtschranke beim Parallelslalom
22 Buchse, vorzugsweise zum Anschließen der
einer Zwischenzeitlichtschranke oder vom
Netzgerät NLG8
23 Zwei identische Buchsen mit RS 232 und RS
485 Schnittstelle
24 Buchse zum Anschließen einer ALGE Großan-
zeigetafel
25 Buchse zum Anschließen eines Laut-
sprechers (z.B. beim Springreiten)
26 Ein-/Ausschalter
27 Bananenbuchsen für alle 10 Kanäle:
c0 Startkanal
c1 Stopkanal
c2 Zwischenzeit 1
c3 Zwischenzeit 2 (Startkanal 2 Dual-
Timer)
c4 Zwischenzeit 3 (Zielkanal 2 -Timer)
c5 Zwischenzeit 4
c6 Zwischenzeit 5
c7 Zwischenzeit 6
c8 Zwischenzeit 7
c9 Zwischenzeit 8
28 "display board" Ausgang (Kanal 2) auf
Bananenbuchsen
