Betriebsanweisung CWD2005 CT

Inbetriebnahme

5. Inbetriebnahme
Nachdem alle elektrischen Anschlüsse nach Vorschrift angeschlossen und auch überprüft
wurden und nachdem alle Gasanschlüsse gelegt wurden, kann das Gerät in Betrieb
genommen werden.
Folgende Reihenfolge bei der Inbetriebnahme des Gerätes wird vorgeschrieben:
Transportsicherung der Dichtezelle entfernen. Die Dichtezelle muss frei an den Federn
pendeln. Der Körper der Dichtezelle darf nicht anstoßen.
Die Dichtemesszelle ist auf der Messbrücke festgeschraubt. Die Verschraubung muss gelöst
werden. Die Messeinheit muss in den Zentrierfedern frei schwingen können. Die folgende
Abbildung erläutert die Vorgehensweise.

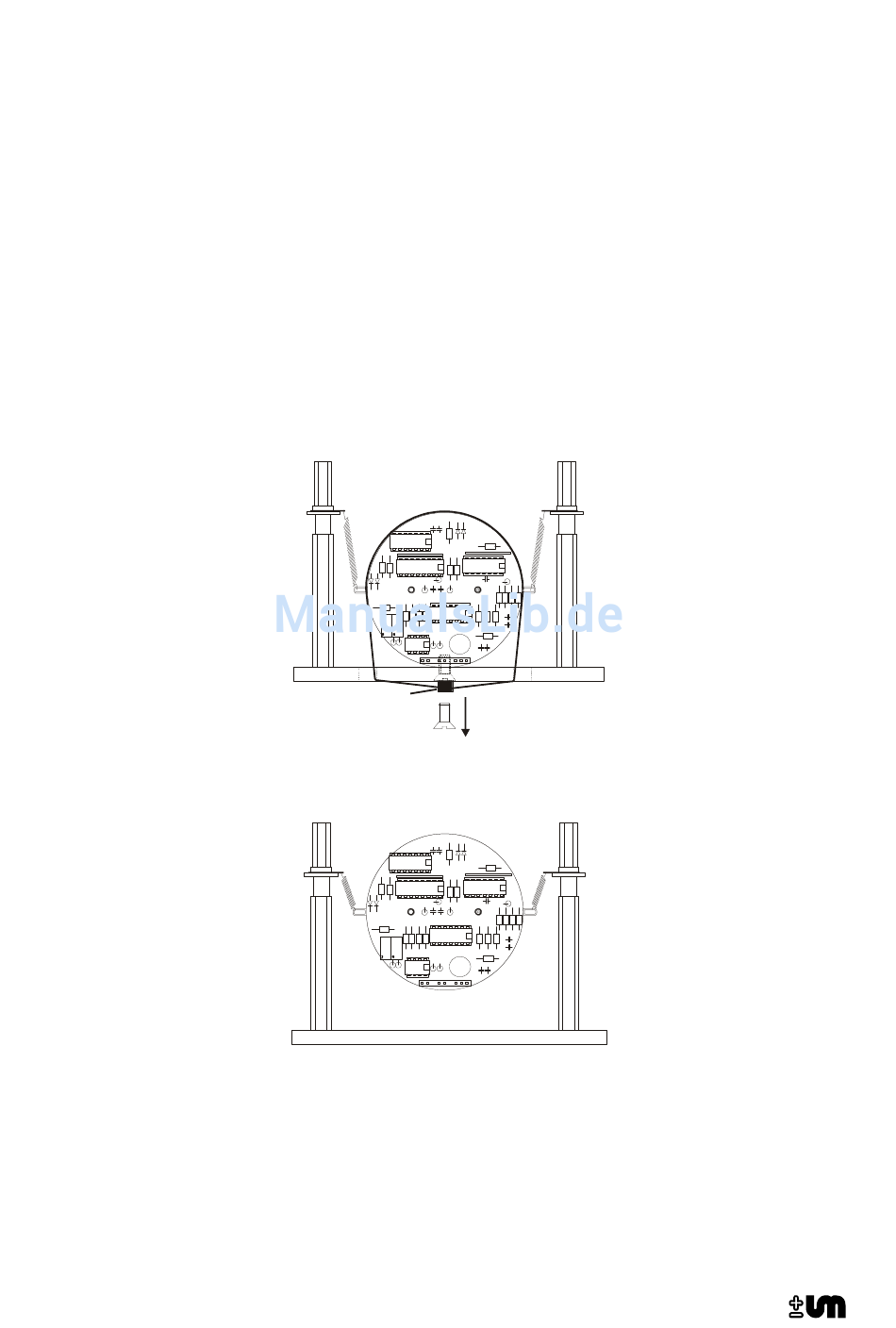

Abbildung 5-1: Dichtezelle für den Transport

Abbildung 5-2: Dichtezelle im Betriebszustand

Transportsicherung des Gasdruckreglers entfernen. Unter der Kappe des Reglers befindet
sich Schaumstoff, der entfernt werden muss.
Anschlüsse von Eichgas und Prozessgas auf Dichtheit und Reihenfolge prüfen. Eventuell
Trägergasanschluss oder Anschluss für den 2. Messbereich ebenfalls überprüfen.
