Betriebsanweisung CWD2005 CT
6.

Software

Die Software läuft mit einem Echtzeit- Betriebssystem. Sie besteht aus verschiedenen
Menüebenen, die über Softkeys erreicht werden. Alle gleichartigen Operationen werden in
Masken eingetragen. Die Menüzeile befindet sich am unteren Rand des Bildschirms.
Die jeweilige Funktion der Tasten wird über den Bildschirm am unteren Rand angezeigt.
Grundsätzlich führt die Menütaste zurück (1) immer zu der nächst höheren Ebene im Menü.
Die Taste Menü (5) führt immer in das Ausgangsmenü zurück. Es ist gleichgültig, in welcher
Menüebene man sich gerade befindet.

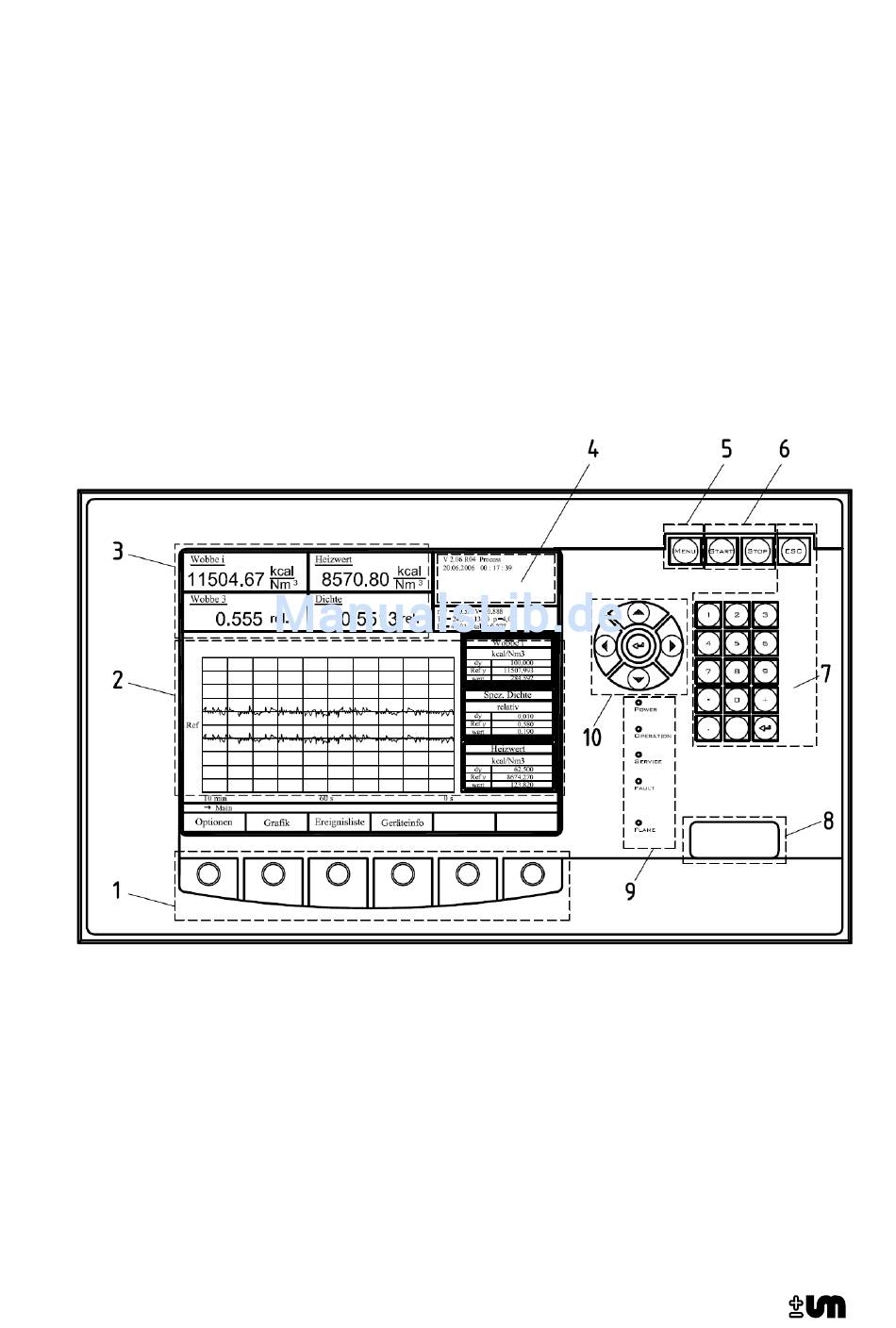

6.1

Bildschirmaufbau

1 Menütasten
2 Grafische Anzeige
3 Numerische Anzeigen
4 Infofeld
5 zurück Hauptmenü
40

Abbildung 6-1: Bildschirm

6 Start/Stop
7 Eingabetasten
8 Brennerfenster
9 LED-Statusanzeige
10 Positionstasten
