Technische Daten - UNION Instruments CWD2005 CT Betriebsanweisung

Messprinzip
9.2.7

Technische Daten

4
1. Poti 1 Zero
2. Poti 2 Span
St2 PIN-Belegung
1 + 15 V
2 - 15 V
3 Kodierstift
4 GRND5
5 not connected
6 Kodierstift
7 + 5 V
8 not connected
9 GRND
gas-inlet gas-outlet
3
Insulation

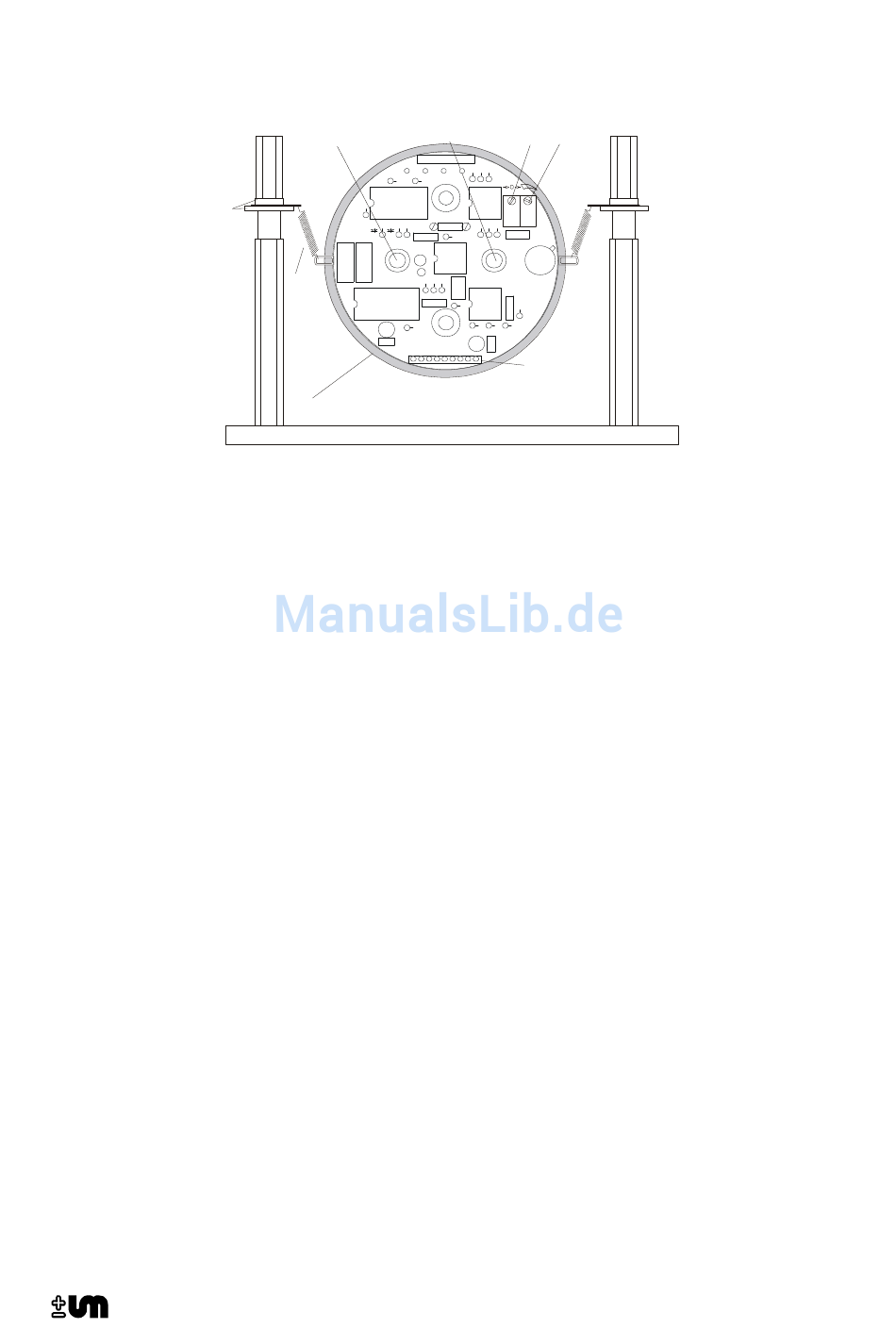

Abbildung 9-3: Dichtemesszelle beheizt und isoliert
Power Supply 7 VA
Messsignal Rel. Dichte 0-5 Volt
2
1
LFE 209C
ST2
9
1
3. Federn für Aufhängung
4. Isolierscheiben
Betriebsanweisung CWD2005 CT
