Betriebsanweisung CWD2005 CT
1 Kabelverschraub. Stromvers M20
3 Kabelverschraub Signale M20
5 Kabelverschraub Signale M16
7 Interface Anschlüsse
9 Trägergas (SV. X11/3-4)*
11 Eichgas (SV. X14/1-2)
Die Beschreibung der Gaseingänge ist gültig für Standardgeräte mit Prozessgas und
Eichgas oder für Geräte mit Trägergasbeimischung und Eichgas 2. Geräte, die in
Zeitintervallen 2 verschiedenen Prozessgase messen können , haben eine andere Belegung
der Eingänge. Diese sind am Gerät gekennzeichnet.
Die Positionen mit "*" sind nur eine Option im Falle einer Bestellung und werden nicht als
Standard geliefert.
22

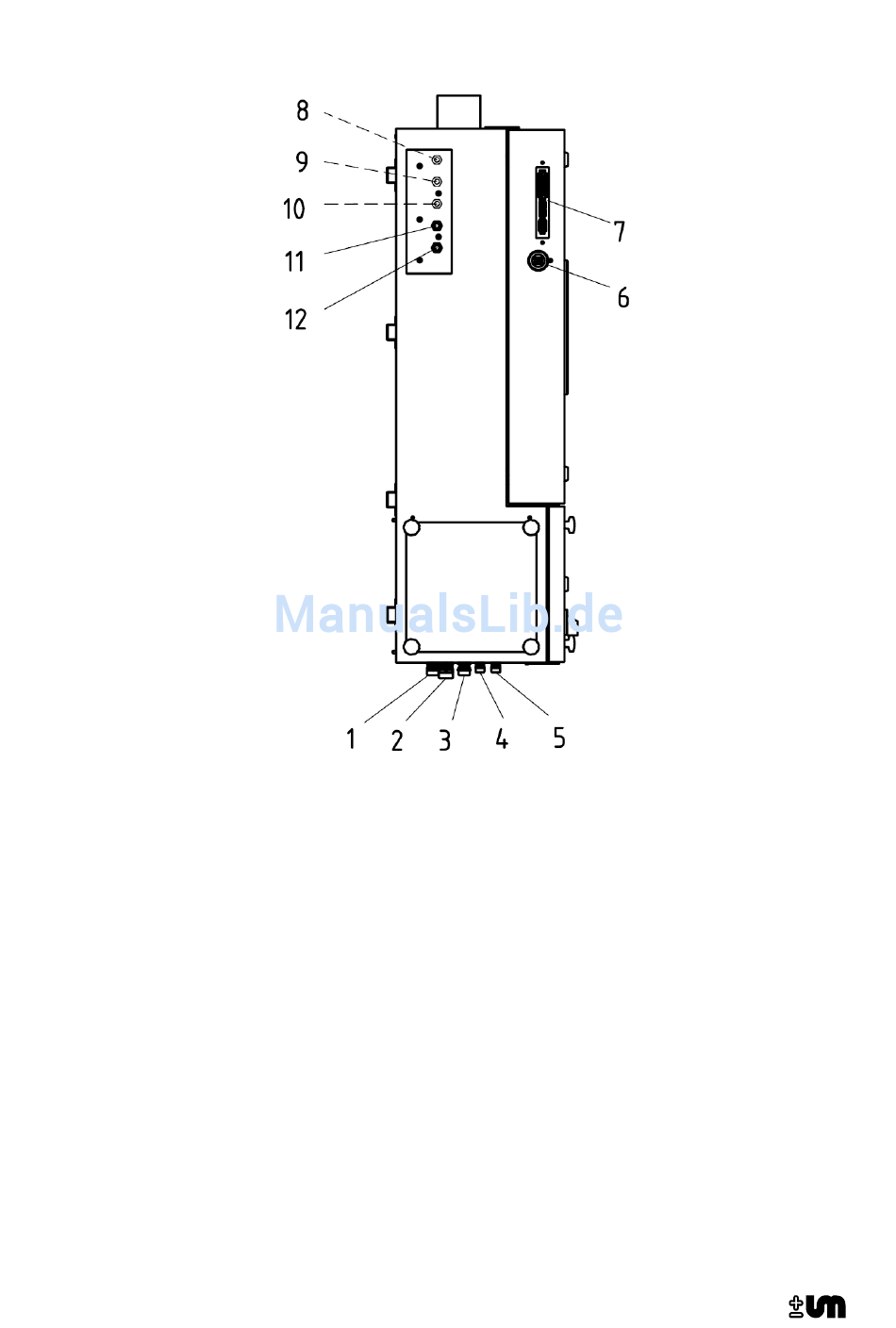

Abbildung 3-4: Gehäuse linke Seite
10
12
2 Kabelverschraub. Signale M25
4 Kabelverschraub. Signale M16
6 USB Anschluss
8 Fast loop*
Eichgas 2 (SV. X14/3-4)*
Prozessgas(SV. X11/1-2)
Gerätübersicht
