Schaltpläne
10. Schaltpläne
Die Schaltpläne dienen nur zur Übersicht. Genauere Pläne werden nur unter besonderen
Bedingungen veröffentlicht und bleiben dem Spezialisten vorbehalten.
10.1

Steckerbelegung Ein-Ausgabe Karte EA-Intern

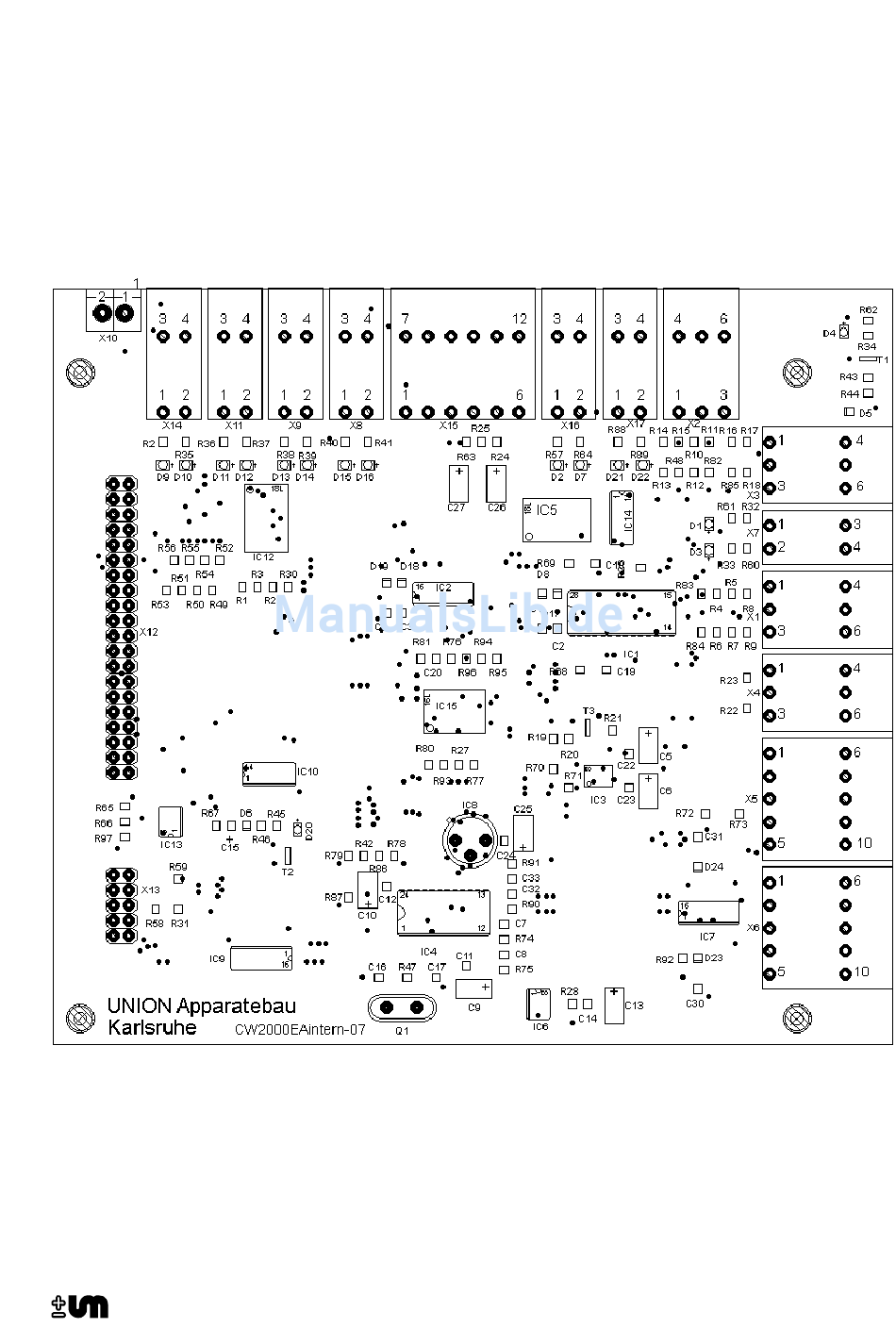

Abbildung 10-1: Steckerbelegung Ein- Ausgabe EA Intern
Diese Karte benötigt keine Kunden Anschlüsse. D1 bis D16 sind Status LED´s
Stecker X10
Pin 1
Pin 2
Stecker x14
Pin 1
Pin 2
+24V VI
-24 V VIS
GND
+24V
Betriebsanweisung CWD2005 CT
Thermoschalter
Thermoschalter
Magnetventil Prozessgas
Magnetventil Prozessgas
