Optionen; Abbildung 6-3: Infofeld - UNION Instruments CWD2005 CT Betriebsanweisung

Software
Menüpunkte in dieser Anleitung wird auf die zusätzlichen Hinweise im Info Feld
eingegangen.
V 1.12 Versionsnummer der Software
Prozessgas ist aufgeschaltet, während der Kalibrierung erscheint Kalibriergas
Aktuelles Datum und aktuelle Uhrzeit
24,55 mV Signal der Thermobatterie
1,063 Volt Signal der Dichtemesszelle
T1=26,58/17,15 Eintrittstemperatur in den Thermokörper zum Temperaturdifferenz (Erwärmung
der Luft), 17,15 °C.
4,00 (mbar) Luftdifferenzdruck
Fr = 67,39 geregelte Gebläsefrequenz
Stab = Stabilität=3,875, Standardabweichung des Messwertes über 2 min. Diese Angabe ist
wichtig bei der Kalibrierung für das Stabilitätskriterium. Bei einer Kalibrierung wird typisch 0,015
erreicht. Danach wird die Kalibrierung abgeschlossen.
6.2.1

Optionen

Der Menüpunkt Optionen hat einen Service Menüpunkt. Er ist Code geschützt. Nur ein
firmeneigener Serviceingenieur ist befugt, in die Menüebenen einzugreifen.
Jeder Bildschirm hat eine Taste zurück,
Ausgangsmenü zurückführt. Danach wird wieder von Beginn an gescrollt.

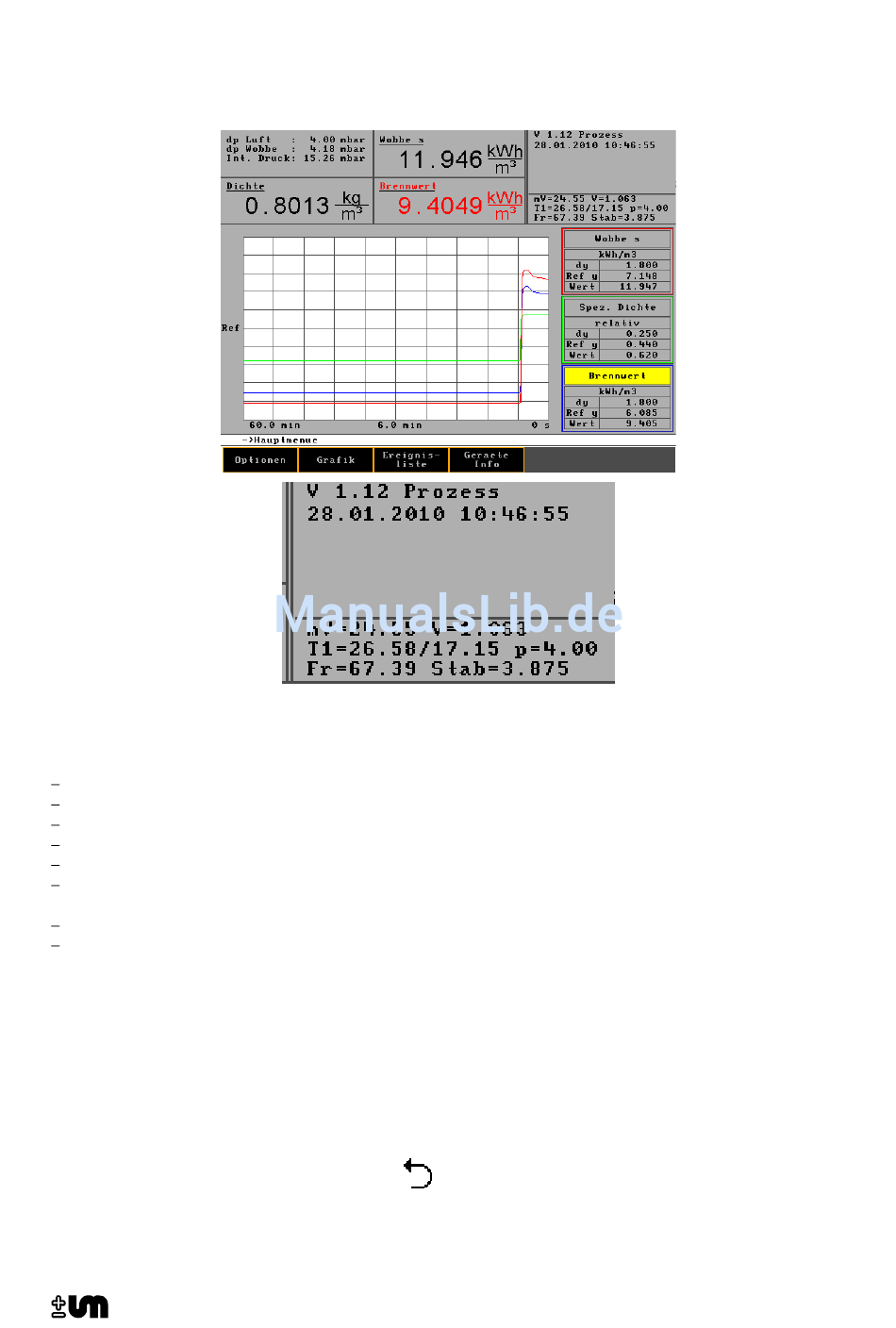

Abbildung 6-3: Infofeld

die zur der nächst höheren Ebene bis hin zum
Betriebsanweisung CWD2005 CT
45
