Gasversorgung; Vordruckregler; Eichgasversorgung - UNION Instruments CWD2005 CT Betriebsanweisung

Betriebsanweisung CWD2005 CT
1. Filter
3. Kugelhahn
5. Manometer
7. Bohrung Wandbefestigung
11.5

Gasversorgung

Verschiedene Vordruckregler für Eichgas und Prozessgas haben sich in der Praxis bewährt
und werden dringend empfohlen. Das Messprinzip des CWD2005 CT ist auf einen sehr
stabilen Vordruck angewiesen. Deshalb wurden die unterschiedlichsten Druckregler getestet
und für die Messung zugelassen.
Bei über 10 bar Betriebsdruck ist immer eine 2-stufige Druckreduzierung vorzusehen. Direkt
vor das Gerät ist immer ein Druckregler zu setzen, der konstant einstellbar je nach Gasart 18
– 30 mbar ausgibt. Der Vordruck wird vom Hersteller für die kundenspezifische Anwendung
bestimmt.
11.5.1

Vordruckregler

Verschiedene Vordruckregler für Eichgas und Prozessgas haben sich in der Praxis bewährt
und werden dringend empfohlen. Das Messprinzip des CWD2005 CT ist auf einen sehr
stabilen Vordruck angewiesen. Deshalb wurden die unterschiedlichsten Druckregler getestet
und für die Messung zugelassen.
Bei über 10 bar Betriebsdruck ist immer eine 2-stufige Druckreduzierung vorzusehen. Direkt
vor das Gerät ist immer ein Druckregler zu setzen, der konstant einstellbar je nach Gasart 18
– 30 mbar ausgibt. Der Vordruck wird vom Hersteller für die kundenspezifische Anwendung
bestimmt.
11.5.2

Eichgasversorgung

Die Eichgasversorgung besteht aus einem zweistufigen Flaschendruckminderer, einem
flexiblen Schlauch mit Schnellkupplungen, einem Niederdruckregler mit Ausgang 18 mbar
und einem Manometer.
106

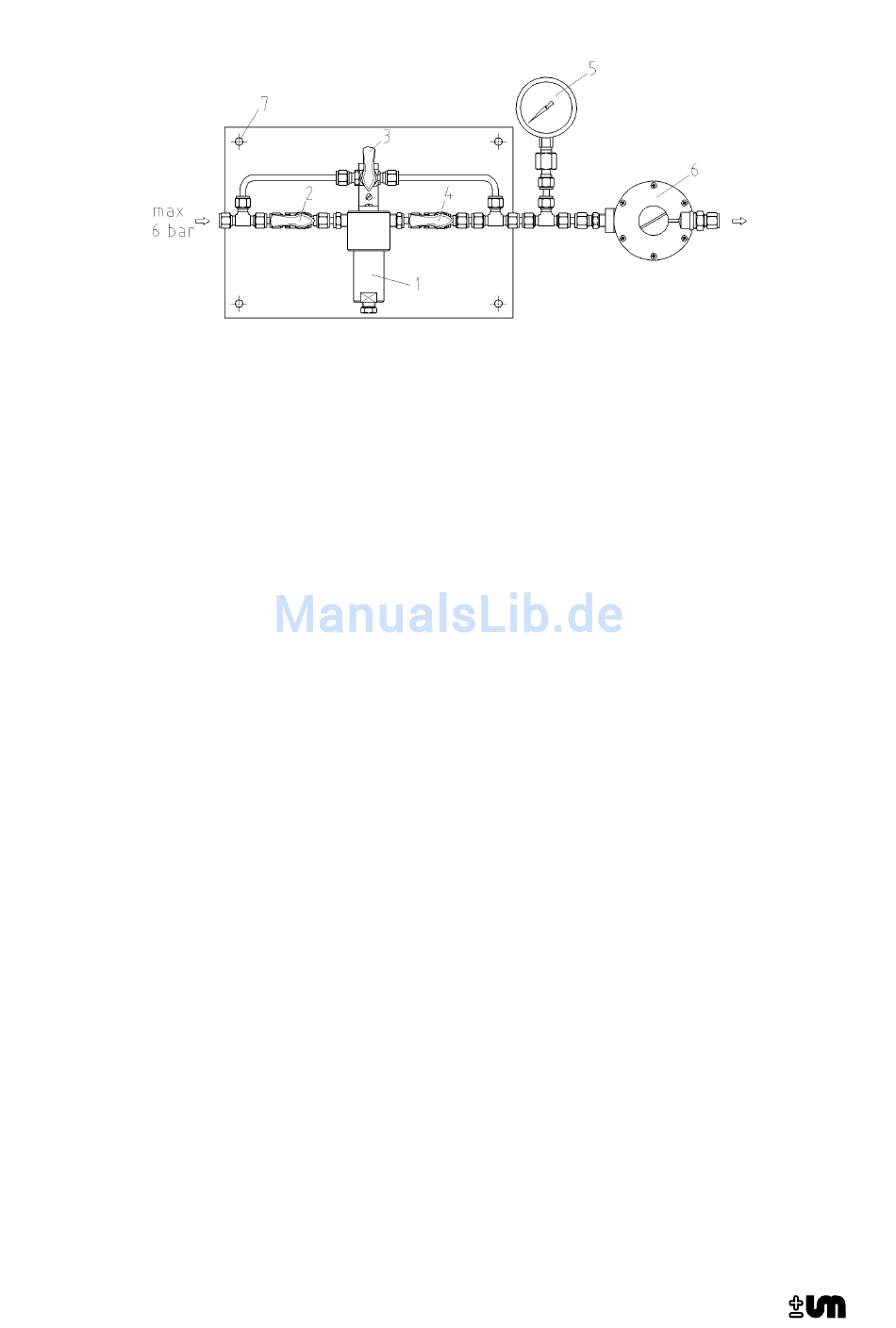

Abbildung 11-1: Filtereinheit mit Bypass
2.
4.
6.
Kugelhahn
Kugelhahn
Niederuckregler max 6 bar-18 mbar
Anhang
