Betriebsanweisung CWD2005 CT
1 Stromversorgung Kunde
3 Tür Sicherheitsschalter
5 Netzteil Elektronik
7 Türkontaktsignal
9 Gebläse mit Netzteil
4.5 Gasanschlüsse
Der Gasanschluss wird auf Dichtheit geprüft. Je nach Gastyp werden verschiedene Gyrolok-
Anschlüsse vorgesehen. Insgesamt sind 5 Gaseingänge möglich, wenn alle Optionen wie
Prozessgas, 2 Eichgase und Fast-Loop-Trägergas genutzt werden.
32

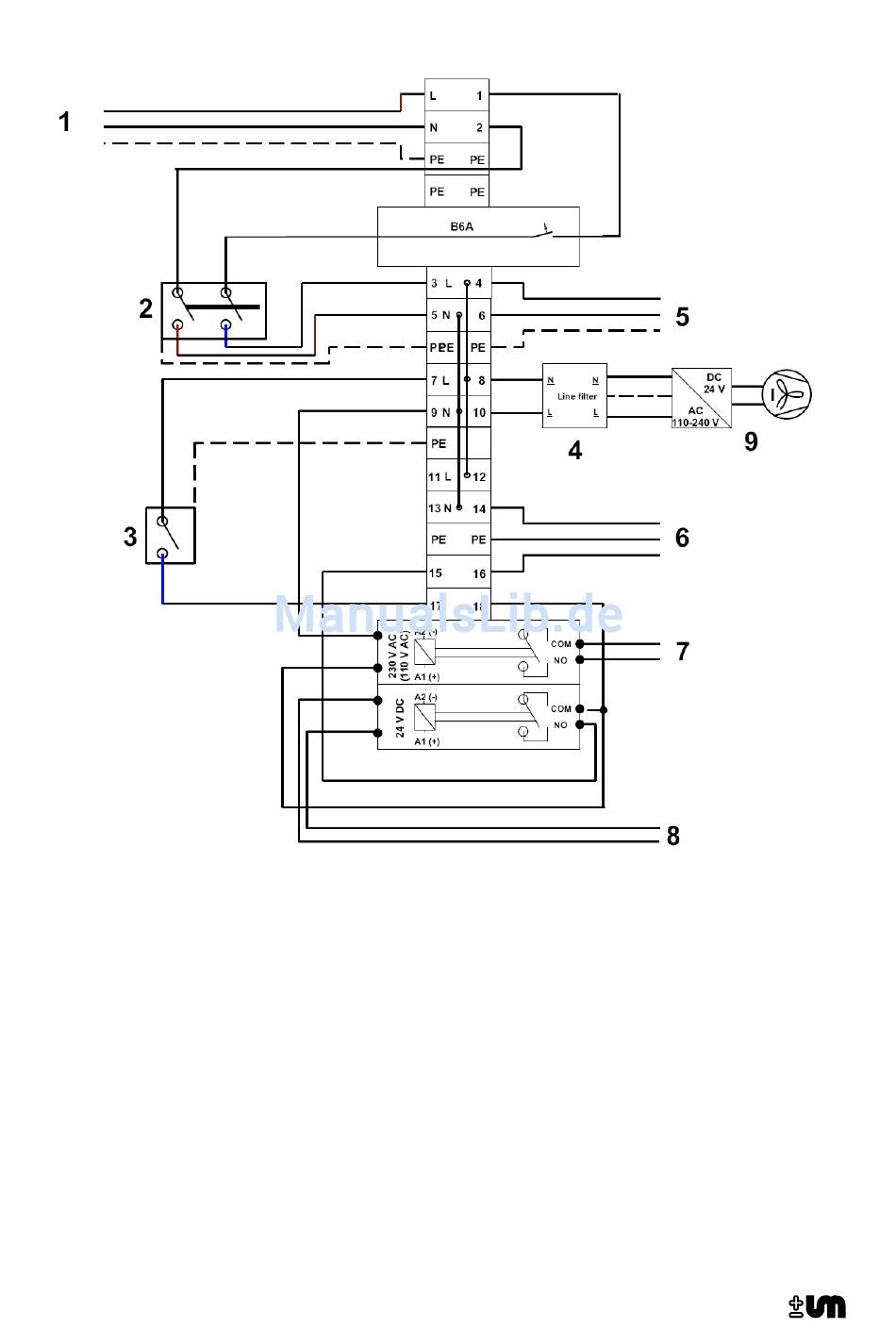

Abbildung 4-3: Anschlussleiste

2 Hauptschalter on / off
4 Netzfilter
6 Zündtrafo
8 Zündimpuls Eingang
