6.2.2

Grafik

Der CWD2005 CT hat eine sehr komfortable Grafikausgabe, die in weiten Zeitbereichen
Messwertdarstellungen ermöglicht. Bis zu drei verschieden Kurven in verschiedenen Farben
können dargestellt werden.
Der Menüpunkt Auswahl kann die Parameter Zeit, Auswahl Wert, Auswahl Signal, Auswahl
Einheit und Auswahl Kurve durch scrollen auswählen.
Die Parameter können auf 2 Arten variiert werden.
Tasten unter dem Bildschirm mit verschiedenen Symbolen, die sich mit dem Menü ändern.
Pfeile und Return in der rechten Fensterhälfte mit gleichen und zusätzlichen Funktionen.
Wenn die Taste "Trend" ausgedrückt wird, die folgenden Menüs sind vorhanden:

Auswahl Zeit

Auswahl Wert
Auswahl Signal
Auswahl Einheit
Auswahl Kurve
6.2.2.1 Auswahl Zeit
Das Diagramm kann optimal gestaltet werden. Dazu sind die Schritte zur Verkleinerung und
zur Vergrößerung programmiert um eine Auflösung zu erhalten.
Das Diagramm Zeigt ein Fenster über 5 Stunden mit einem Abstand von Linie zu Linie von
30 Minuten. In der Mitte der x-Achse ist immer der Abstand von Linie zu Linie angegeben

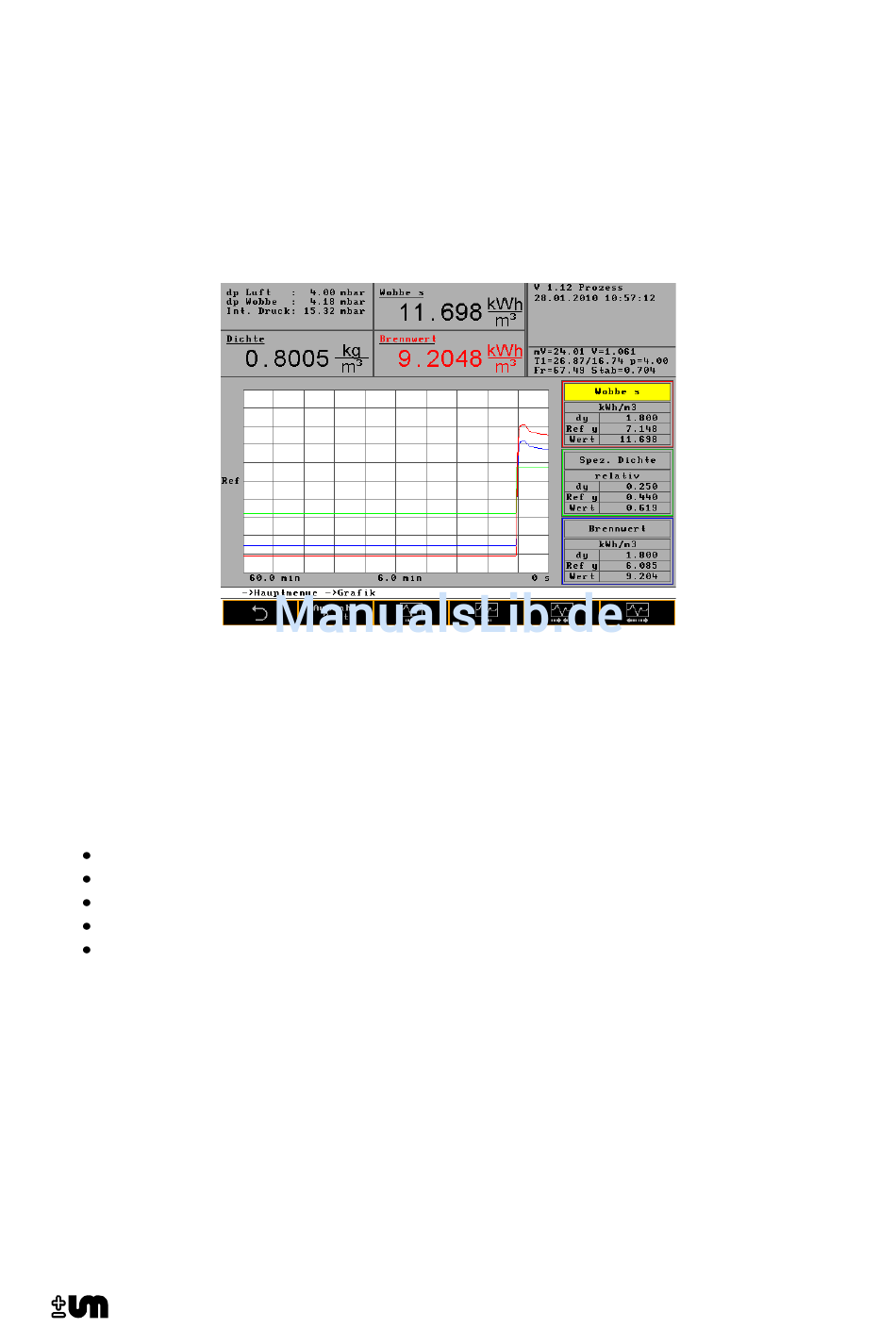

Abbildung 6-45: Grafik
