Technische Daten
4.5.1 Filter für Prozessgas
Es werden 2 Filtertypen empfohlen. Das saubere Erdgas benötigt nur einen Schutzfilter mit
geringer Kapazität. Der Filtereinsatz wird nach Bedarf getauscht. Während des Tausches
wird die Haltefunktion der mA-Ausgänge aktiviert. Der Filter kann auch mit einem Bypass
geliefert werden.
1 Eingang 6 mm Gyrolok
3 Verschlusskappe
5 Filter 20-30
Für verschmutzte Gase wird ein Filter mit größerer Filteroberfläche empfohlen.
1 Filterdurchgang
3 Eingang 6 mm Gyrolok
5 Filter 99,8% bei 0,1
7 Filtergehäuse SS 316nn 23 cm³ (1,4 ft³)
4.5.2 Druckregler für Prozess - und Eichgas
Der Eingangsdruck für Prozessgas und Eichgas muss identisch sein. Die Qualität der
Messung hängt davon ab. Zwei verschiedene Druckregler werden empfohlen. Je nach
Gasart beträgt der Druck vor dem Kalorimeter 20 bis 40 mbar. Bei über 6 bar
Prozessgasdruck wird eine Hochdruckstufe erforderlich. Ein zweiter Regler reduziert auf den
vorgeschriebenen Gerätedruck.
Die Standardanwendung besteht aus einem Prozessgaseingang und einem Eichgas-
eingang. Es werden vom Hersteller getestete Vordruckregler empfohlen.

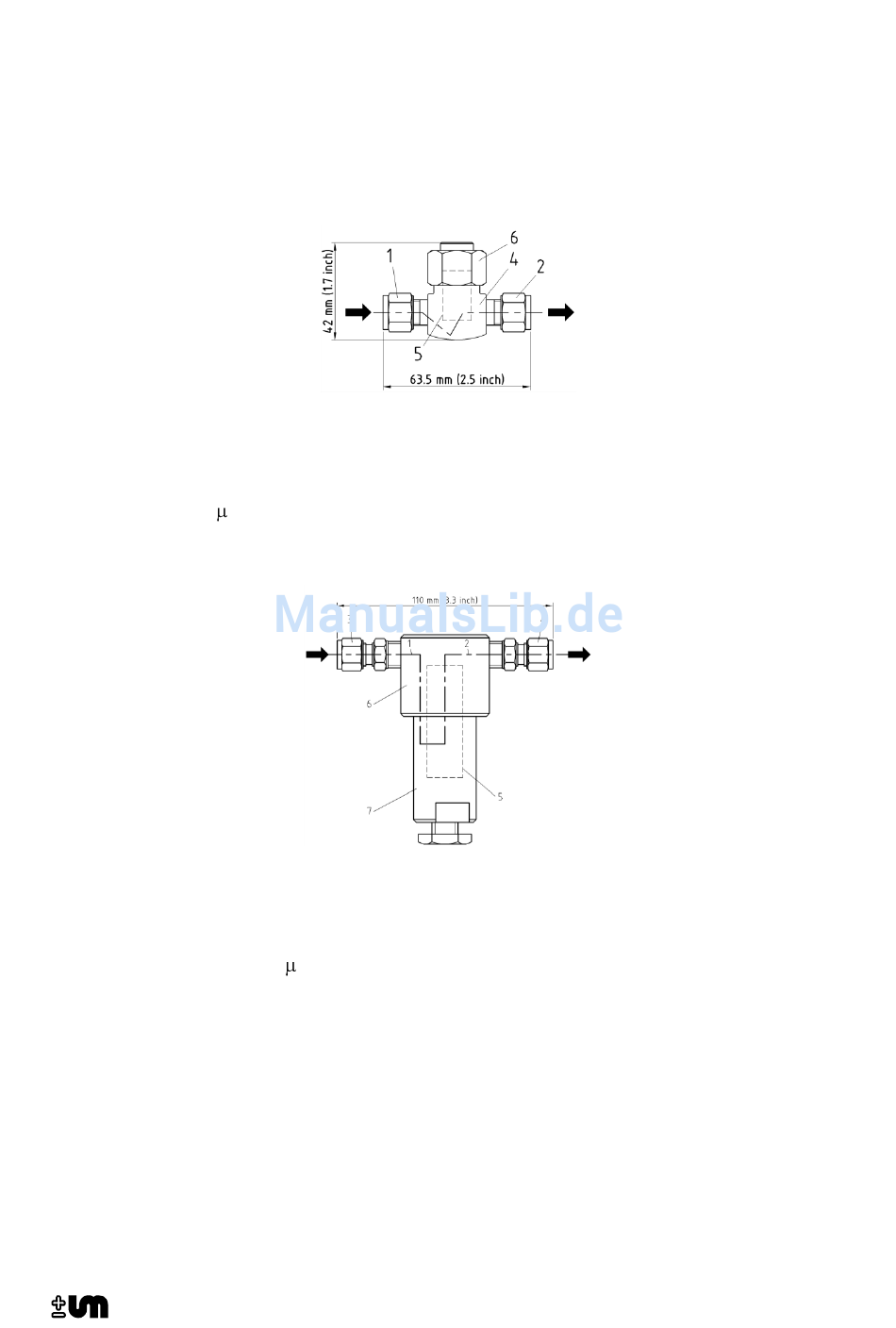

Abbildung 4-4: Schutzfilter

2
4

Abbildung 4-5: Filter

2
4
6
Betriebsanweisung CWD2005 CT
Ausgang 6 mm Gyrolok
Filtergehäuse SS 316
Filterdurchgang
Ausgang 6 mm Gyrolok
Filterkappe
33
