Abbildung 4-6: Vordruckregler - UNION Instruments CWD2005 CT Betriebsanweisung

Betriebsanweisung CWD2005 CT
Der Vordruckregler < 6 bar hat ein Zinkspritzguß Gehäuse. Die Innenteile bestehen aus
Stahl und Zinkspritzguss. Es gibt 2 Messbereichsfedern. Ausgang 12-25 mbar orange und
30 mbar blau.
1 Eingang 6 mm Gyrolok
3 Meßbereichsfeder
Der Vordruckregler < 250 bar Typ GO PR1 hat ein Edelstahlgehäuse SS316 und
Druckanzeiger ebenfalls aus Edelstahl SS 316. Der Ausgang (2) ist einstellbar von 0 – 3,4
bar. Nach diesem Regler ist ein zweiter Regler vorzusehen der auf den vorgeschriebenen
Eingangsdruck des CWD2005 CT regelt.
34

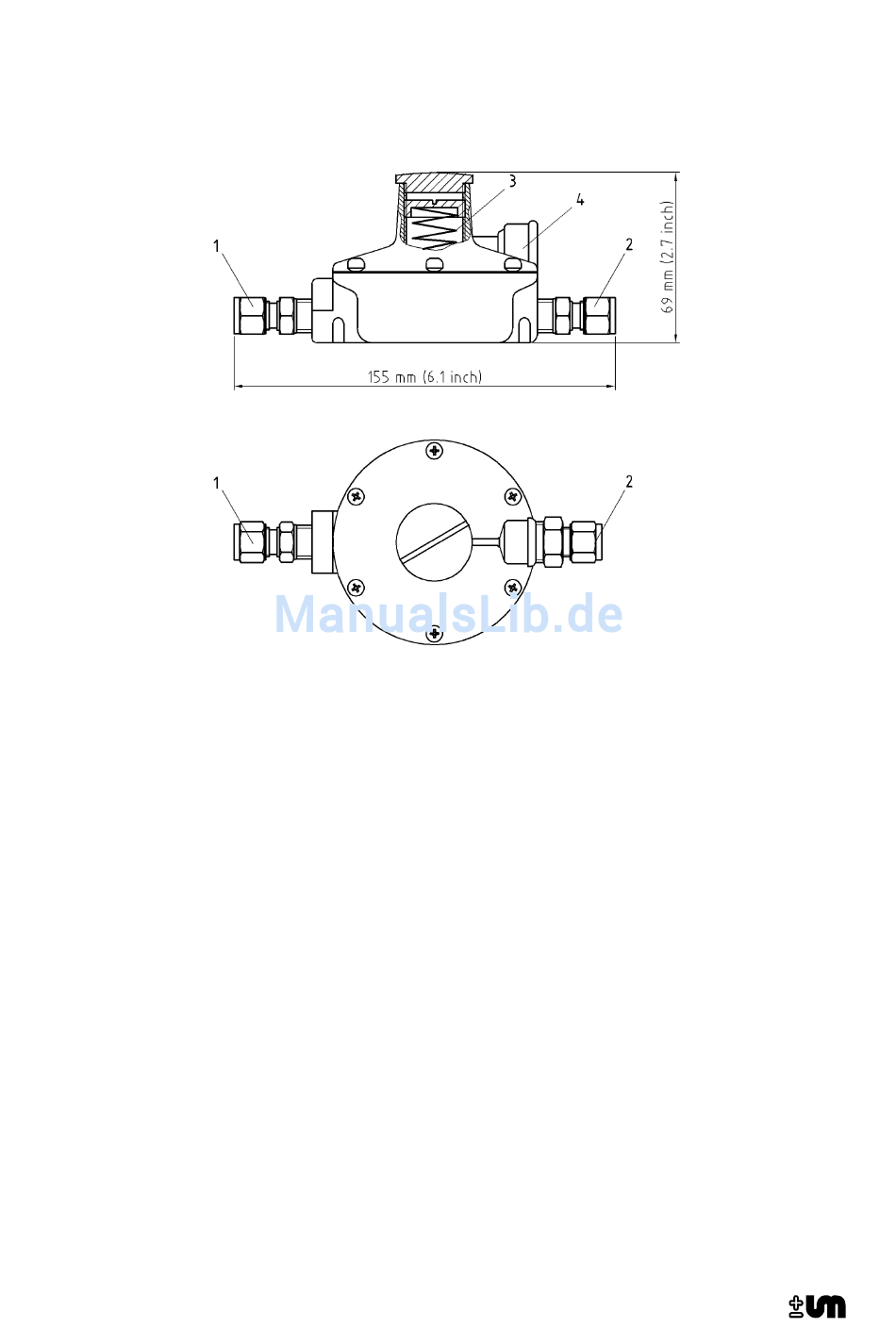

Abbildung 4-6: Vordruckregler < 6ba Typ Fisher 912
2 Ausgang 6 mm Gyrolok
4 Lüftungsventil
Technische Daten
