Betriebsanweisung CWD2005 CT
Schaltpläne
10.2.1
Steckerbelegung Ein- Ausgabe EA Extern Typ_06

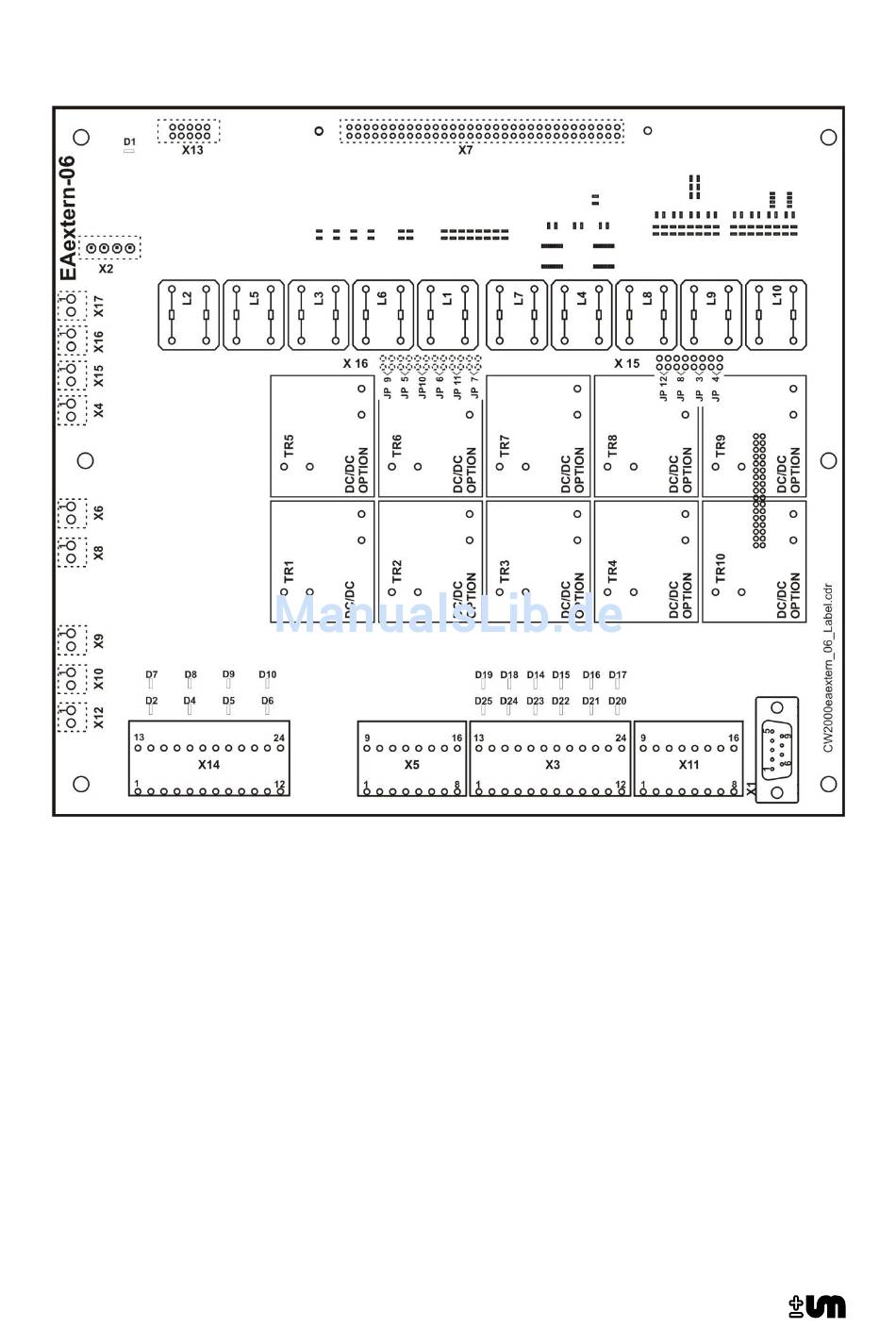

Abbildung 10-2: Steckerbelegung Ein- Ausgabe EA Extern Typ_06
Achtung: Es ist unbedingt darauf zu achten, dass die externen Kabel auf die Ein- und
Ausgangssignale keine unzulässigen Spannungen bringen. Es können in der Elektronik
Bauteile zerstört werden.
10.2.1.1 Digitalausgabe Relaisausgänge
Die Relaisausgänge liegen an Stecker X14.
Die Relaiskontakte haben folgende Daten
Maximale Strombelastbarkeit max. 1A, max. Spannung 100 Volt, 100V DC/30Watt, 100V
AC/60VA.
Wenn das jeweilige Relais durchgeschaltet ist, wird dies durch eine Leuchtdiode über dem
Stecker angezeigt.
98
