Messprinzip
9.2

Integrierte Dichtemesszelle

In den Gerätetyp CWD2005 CT ist eine Dichtemesszelle eingebaut. Sie bestimmt
kontinuierlich die relative Gasdichte in einem akustischen Feld.
9.2.1

Arbeitsweise der Dichtemesszelle

Das Prozessgas fließt durch die Messkammer der Messzelle. Die Schwingungen einer
Transmittermembrane mit konstanter Amplitude und Frequenz werden durch das Gas auf
einen Druckumsetzer übertragen.
Die Amplitude des Signals am Druckumsetzer ist direkt proportional zur Dichte des
Prozessgases. Das inherente, schwingende Signal wird verstärkt und so weiter-verarbeitet,
dass ein kontinuierliches Ausgangssignal in Volt erhalten wird. Die Ausbreitung der
Schallwellen in der Messkammer ist von der Gasdichte, Viskosität und Wärmeleitfähigkeit
abhängig. Die selektive Abhängigkeit der Messzelle von der Gasdichte ist eine Frage der
geometrischen Form.
Die lange thermische Stabilität wird durch eine Vergleichskammer erreicht, die die Messung
mit Luft unter Umgebungsbedingungen vergleicht. Das Signal regelt die Amplitude der
Transmittermembrane.
unempfindlich gegen kleine Partikel auf der schwingenden Membran.
:
Achtung
Der Gasdruck in der Messzelle darf nicht vom Druck in der Referenzzelle
abweichen.
Die Empfindlichkeit der Messzelle gegen äußere Einflüsse, wie z.B. Stoß oder Druckstoß, ist
reduziert durch hohe Gehäusemaße, eine geeignete Aufhängung und durch elektronische
Filter.
9.2.2

Funktionsschema

Durch die Amplitudenstabilisierung

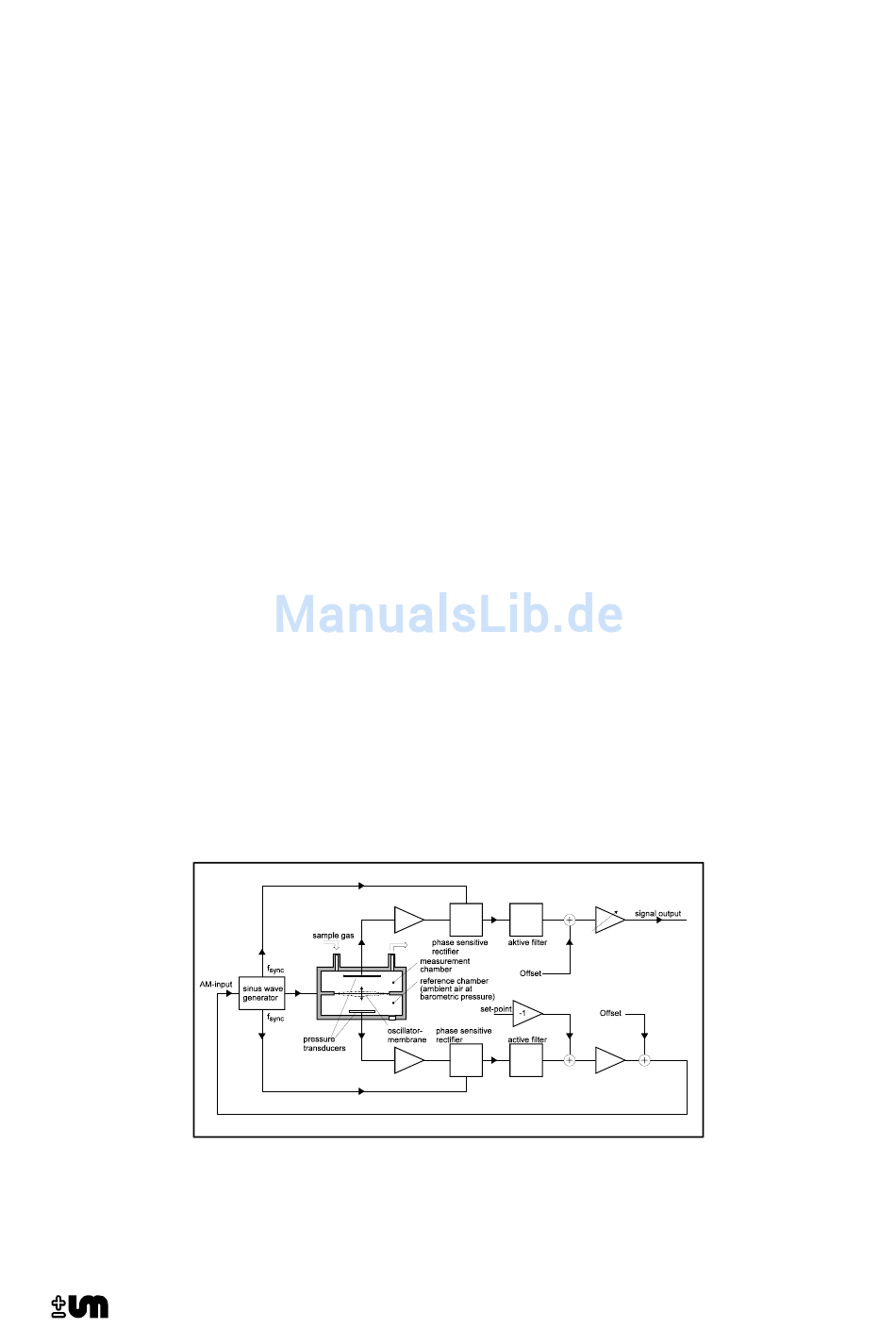

Abbildung 9-2: Funktionsschema der Dichtemesszelle
Betriebsanweisung CWD2005 CT
ist die Dichtemessung
