Abbildung 4-2: Gehäuse Aufhängen - UNION Instruments CWD2005 CT Betriebsanweisung

Technische Daten Betriebsanweisung CWD2005 CT

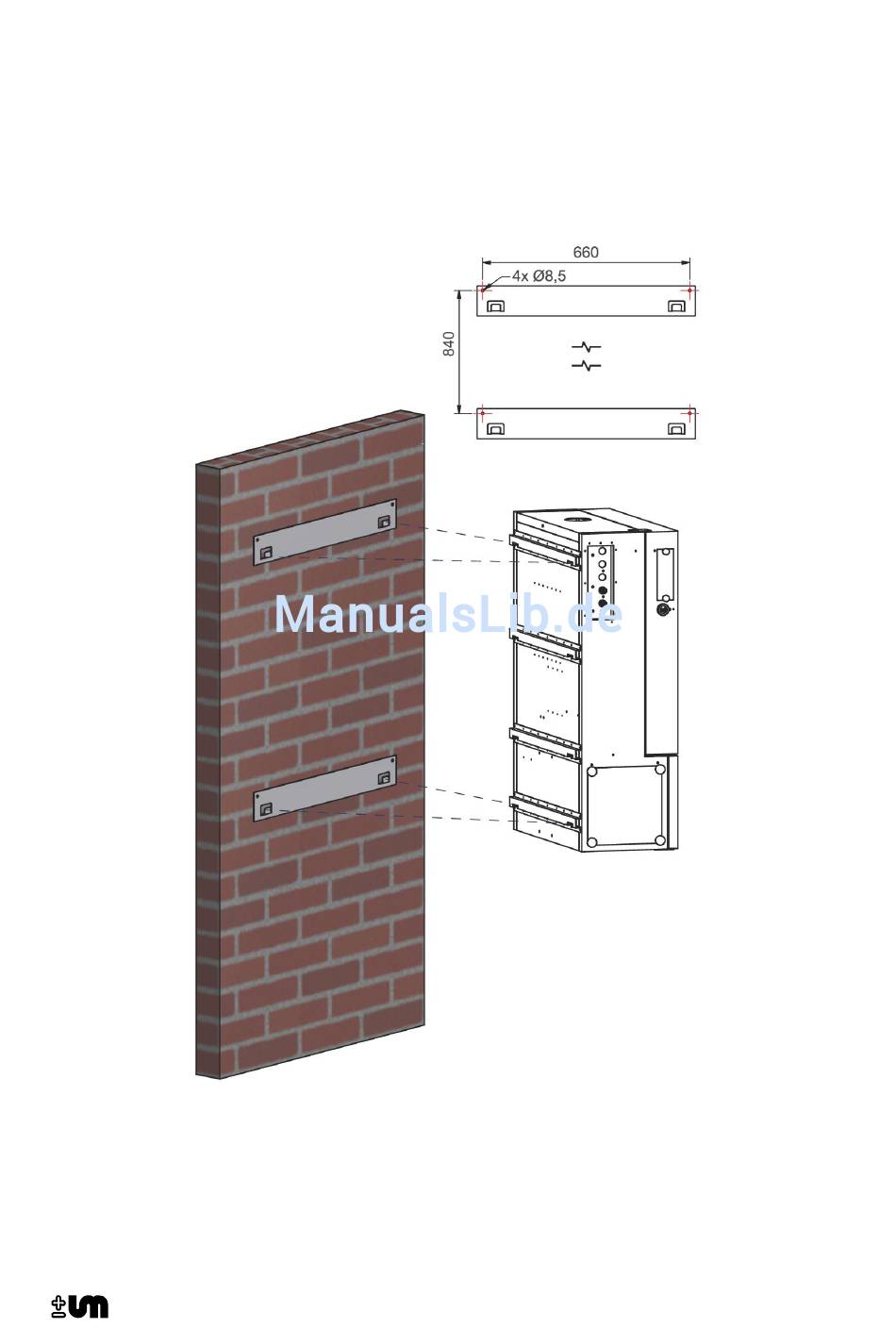

Das Gerät ist für Wandaufhängung vorgesehen. Es werden spezielle Befestigungsleisten
aus VA mitgeliefert. Sie werden mit 8 mm Dübeln an der Wand befestigt. Auf der Rückseite
des Gerätes sind in den Streben Löcher angebracht gemäß Zeichnung. Zwischen die
Befestigungsschelle muss einen Abstand von 840mm eingerichtet (siehe Abbildung unten).
An denen wird das Gerät aufgehängt.
Abbildung 4-2: Gehäuse aufhängen
Falls das Gerät an eine Metallwand aufgehängt werden soll, können diese Bänder an die
Wand angeschweißt werden.
Das Gerät kann auch frei aufgestellt werden. Dazu wird optional ein roll bares
Montagegestell geliefert, das gesondert bestellt werden muss.
29
