Betriebsanweisung CWD2005 CT
Das Wobbe Signal in MJ/m³ hat einen Alarmwert bei 47.000 und 50.000 MJ. Die Nulllage ist
high. Die Relais für die nachfolgend beschriebenen Signale sind unter folgenden
Bedingungen geschaltet:
Prozess: Das Magnetventil Prozessgas ist offen und die Flamme brennt.
Kalibrier: Das Magnetventil Eichgas ist offen und die Flamme brennt.
Wartung: Filterwechsel Luftfilter (Die Frequenz des Frequenzumrichters ist> 48 Hz)
oder die Lufteintrittstemperatur > 41°C.
Filterwechsel: Filterwechsel Luftfilter (Die Frequenz des Frequenzumrichters ist > 48
Hz)
Störung: Der Luftfilter ist stark verschmutzt. Der Luftdifferenzdruck ist dadurch < 3,5
mbar
Operation: Die Flamme Brennt.
Operation verz.: Die Flamme brennt und die Verzögerungszeit ist abgelaufen.
Übertemperatur: Die Flamme ist zu heiß. Das Wobbesignal ist größer als 76 mV, d.h.
die Temperaturerhöhung im Innenrohr der Thermobatterie ist mehr als 50°C.
Kalibrierabweichung: Bei einer Basiskalibrierung kann ein Signal gesetzt werden, dass
einen Alarm auslöst, wenn die Abweichung zur Basiskalibrierung den Alarmwert
überschreitet. Dies ist in die negative und in die positive Richtung vorgesehen.
Int. Druck: Ein Alarm wird bei Gasmangel des Prozessgases oder in der Eichgasleitung
ausgelöst.
6.2.1.1.3 mA Anzeige
In dem Menüpunkt mA Anzeige können für alle 7 Ausgänge die mA Werte angezeigt werden.
Die Anzeige befindet sich rechts oben unterhalb des Datums.
Nach jedem Tastendruck wird der nächste Kanal angezeigt, bis alle 7 Kanäle gezeigt
wurden.
6.2.1.1.4 Digitale Eingänge
Signal und Nulllage sind Listenfelder. Diese Eingänge können eine Kalibrierung starten, oder
einen Halteverstärker ein und ausschalten. Die Eingänge werden einmal pro sec abgefragt,
48

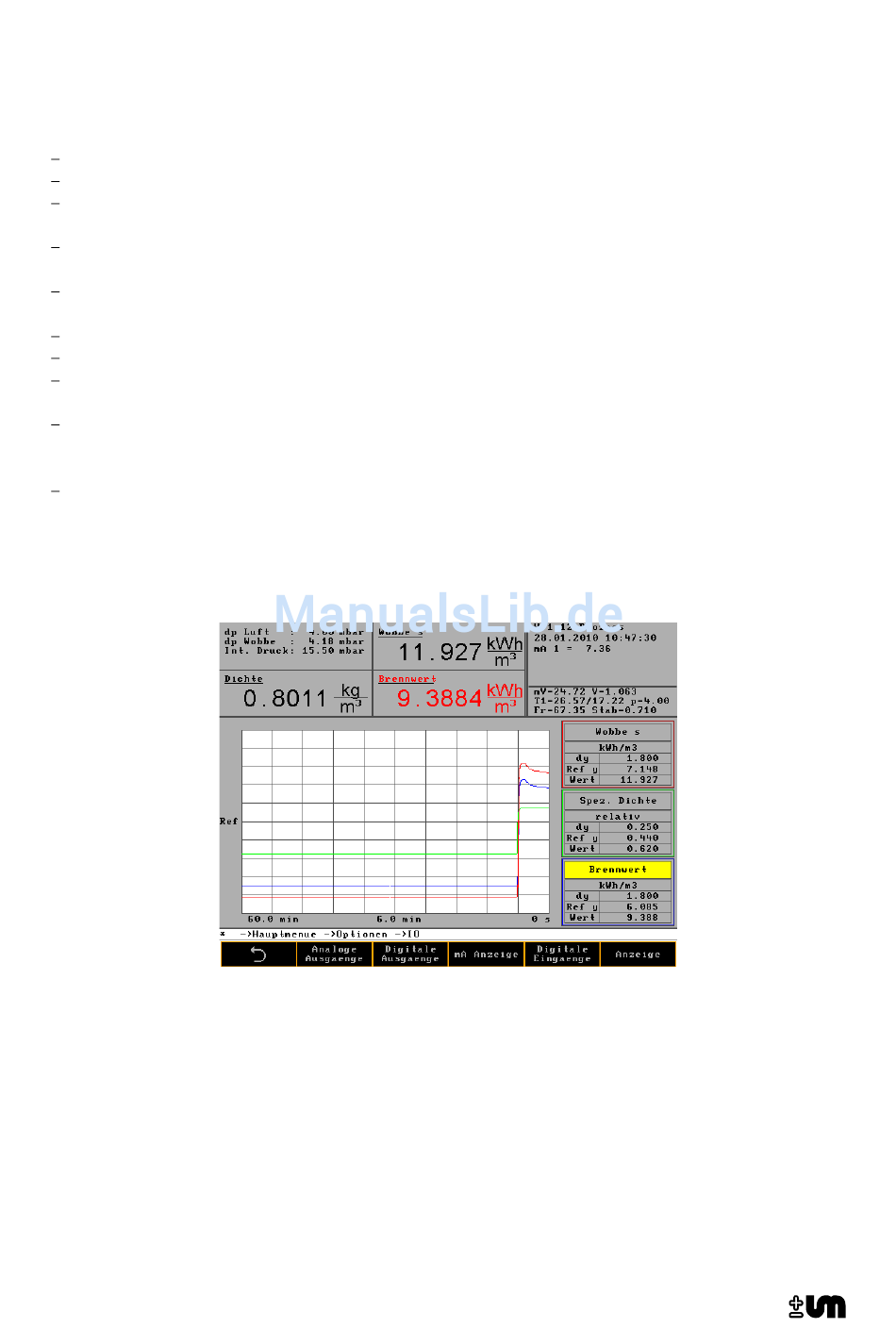

Abbildung 6-8: MA Anzeige
