Abbildung 6-6: Analoge Ausgänge; Abbildung 6-7: Digitale Ausgänge - UNION Instruments CWD2005 CT Betriebsanweisung

Software
Signal (Listenfeld)
Typ (Listenfeld)
Einheit (Listenfeld)
Rel. Dichte
MB von MB bis
6.2.1.1.2 Digitale Ausgänge
Die Digitalausgabe kann z.B. aus Signalen in Kombination mit Grenzwerten oder
Betriebsmeldungen bestehen. Signal ist ein Listenfeld, Wobbe Heizwert. Es können z.B.
Alarmmeldungen zusammengestellt werden.
Beispiel :

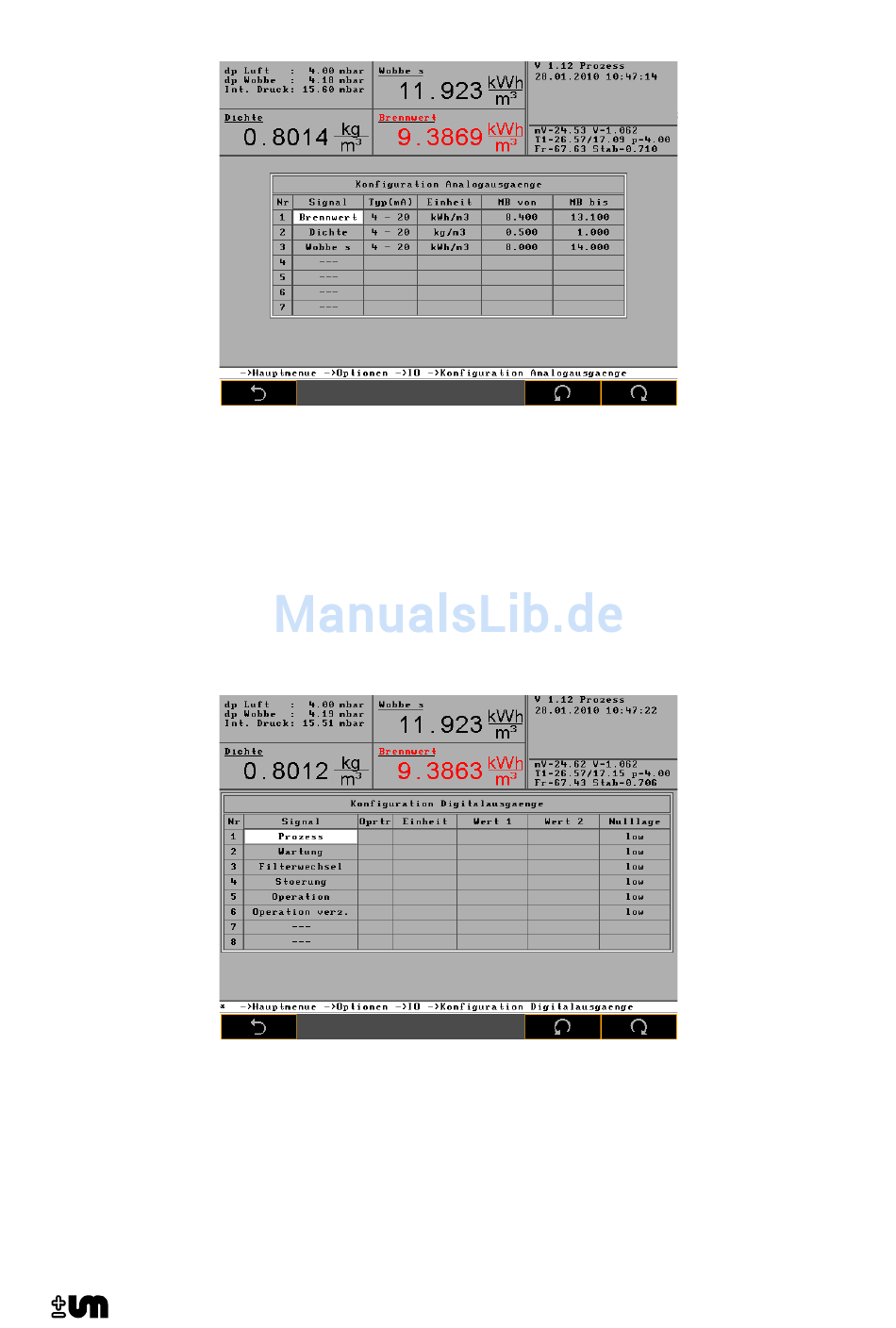

Abbildung 6-6: Analoge Ausgänge
Heizwert, Wobbe i, Wobbe s, Dichte, Brennwert
0 – 20 mA, 4 – 20 mA
kJ/m³, MJ/m³, kWh/m³, kcal/m³, kJ/Sm³, MJ/Sm³, KWh/Sm³
Kcal/Sm³, BTU/ft³
absolut, relativ bezüglich Luft
sind Wertefelder für numerische Eingaben
Abbildung 6-7: Digitale Ausgänge
