UNION Instruments CWD2005 CT Betriebsanweisung Seite 71

Software Betriebsanweisung CWD2005 CT
Ausgang 1 = 1
Ausgang 2 = 2
Ausgang 3 = 4
Ausgang 4 = 8
Ausgang 5 = 16
Ausgang 6 = 32
Ausgang 7 = 64
Sollen alle Ausgänge ausgedruckt werden, ist die Eingabe 127(1+2+4+8+16+32+64) zu
wählen. Das ist die Summe der Ausgänge 1 bis 7. Ausgabe 1 und 2 ergibt den Kode 3(1+2).
Ausgabe 1,2 und 3 ergibt den Kode 7(1+2+4).
Zustände protokollieren bedeutet die Ausgabe aller Zustandsänderungen, die auch in der
Eventliste gespeichert werden. Die Funktion wird mit yes oder no an und abgeschaltet.
Die „Temperatur protokollieren" registriert die Gehäusetemperatur. Damit können große
Temperaturschwankungen im System gefunden werden. Sie haben einen Einfluss auf die
Messgenauigkeit. Fehler können lokalisiert werden.
6.2.1.5.3 Zwei Prozessgase
Das Gerät wird als Option mit einer Automatik geliefert, die periodisch 2 verschiedene
Prozessgase aufschaltet.
Jedes Prozessgas kann durch eine unterschiedlich programmierbare Zeit aufgeschaltet
werden. Beide Gase haben einen Ausgang 4-20 mA. Die Eingabemaske sieht wie folgt aus.

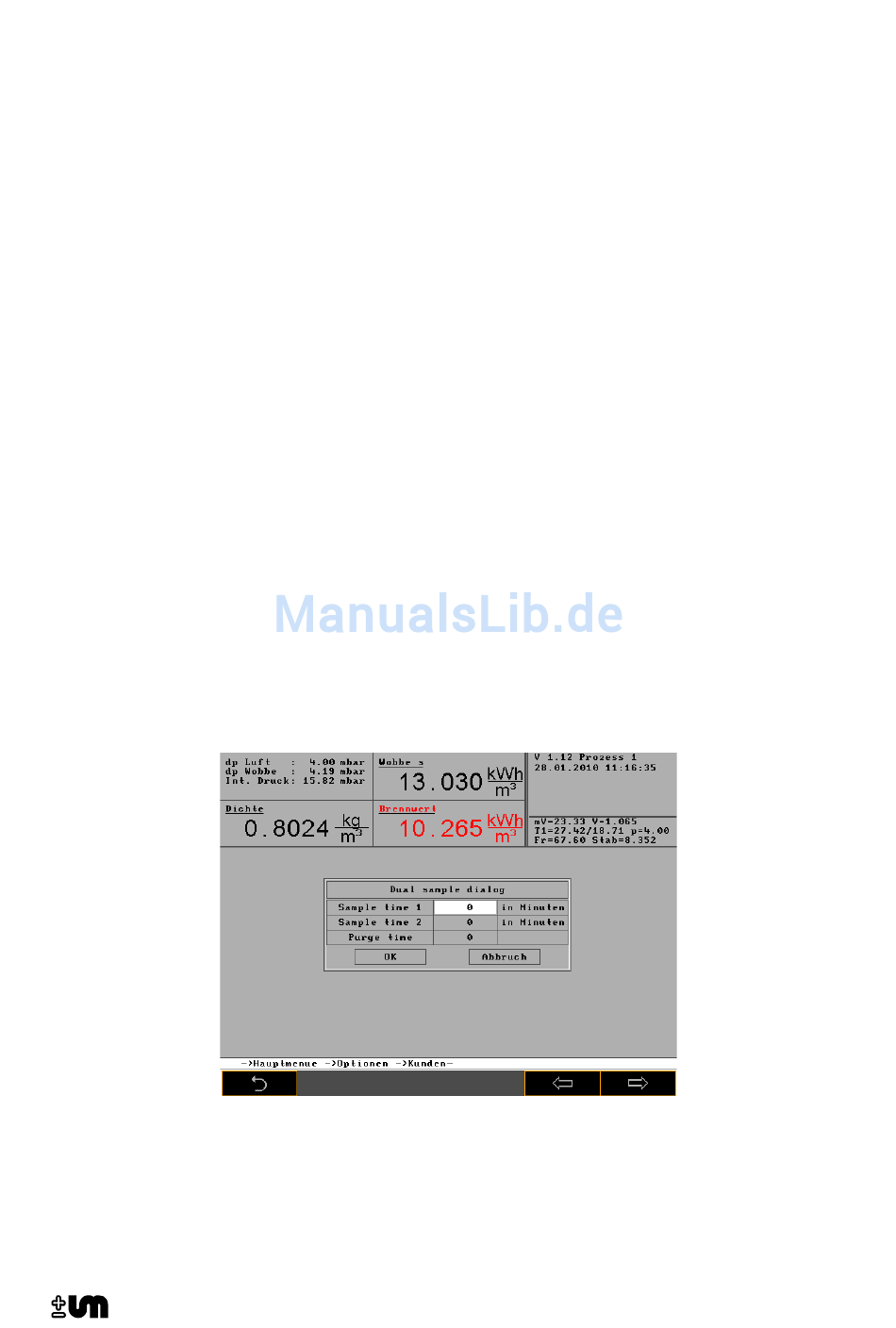

Abbildung 6-43: Zwei Ströme
Im Dialogfeld ist für das Prozessgas 1 und für das Prozessgas 2 jeweils 10 min eingetragen.
Im Beispiel ist für die Spülzeit Prozessgas 1 und Prozessgas 2 nur 1 sec eingetragen damit
die Angleichung an den Messwert sichtbar wird. Bei einer Spülzeit von 1 min hat sich das
neue Gas auf den Endwert stabilisiert. Das ist eine übliche Einstellung.
71
