Betriebsanweisung CWD2005 CT
11.7.2

Luftbedarf mit CO Modul (Option)

In den CWD2005 CT kann ein CO-Modul eingebaut werden. Parallel zur Dichtemessung
wird mit einer Infrarotmessung im CO-Modul der CO Gehalt des Prozessgases bestimmt.
Aus dem Heizwert, der Dichte und dem CO Gehalt des Prozessgases wird der Luftbedarf
ermittelt.
Der Luftbedarf wird als 4-20 mA Signal ausgegeben. Der CO Gehalt wird im rechten oberen
Fenster des Displays angezeigt. Beide Werte können auch über einen Bus abgefragt
werden, falls eine Busschnittstelle (z.B. Profibus-DP) aktiviert ist.
Das CO-Modul wird mit einem zusätzlichen Eichgas (N
Das zweite Eichgas besitzt einen CO Anteil, der die Span des CO Modules kalibriert und
auch das gesamte Gerät in der beschriebenen Form. Das CO Modul benötigt sonst keinen
Abgleich und ist völlig wartungsfrei. Die Verrechnung des Wertes erledigt die Zentraleinheit
des CWD2005 CT. Sie überprüft auch, ob ein Modul eingebaut ist oder nicht.
Die Bildschirmanzeige und der Eingabeformalismus für die CO Messung wird aktiviert, wenn
diese Messung im Gerät eingebaut ist.

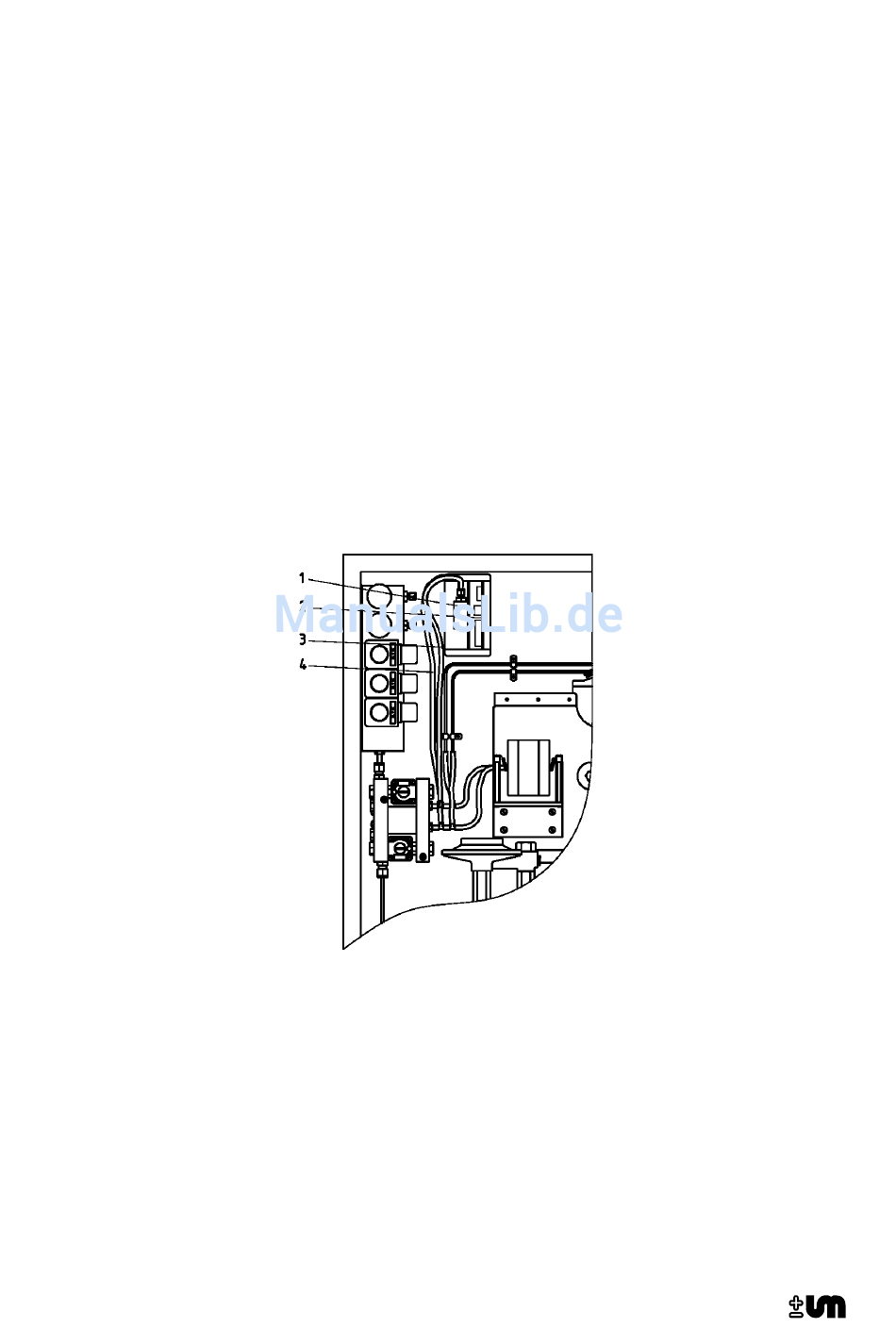

1 CO Measuring Cuvette
2 CO Module
11.7.3 Gehäuse für Außenaufstellung
Der CWD2005 CT hat die Schutzart IP54 und ist nicht für eine Außenaufstellung geeignet.
Wenn kein Analysenraum zur Verfügung steht oder wenn das Gerät möglichst dicht an die
Prozessgasleitung gebracht werden soll, ist ein Gehäuse für Außenaufstellung erforderlich.
110
Abbildung 11-6: CO-Modul eingebaut
) überprüft und auf Zero abgeglichen.
2
3 Gas inlet
4 Gas outlet
Anhang
