11.6 Fast Loop
Der CWD2005 CT hat eine sehr schnelle Anzeigezeit. Bei einem Gasverbrauch zwischen 12
und 200 Liter in der Stunde hängt die Anzeigezeit auch wesentlich vom Totvolumen der
Impulsleitung ab. Das Totvolumen der Impulsleitung muss klein gewählt werden oder es
muss ein zusätzlicher Konsum direkt vor dem Kalorimeter erzeugt werden, damit sehr
schnell neues Gas zum Gerät fließt. Dazu wurde der Fast Loop entwickelt.
Das Totvolumen der Impulsleitung muss abgeschätzt werden. Leitung, Druckregler und Filter
sind im Volumen zu berücksichtigen. Der Gaskonsum lässt sich aus der Formel Kap. 3.3
Seite 16 berechnen.
Ein Fast Loop führt Gas zum Gerät. Mit einem Druckabfall wird z.B. 80 % des Gasstromes
abgeleitet und 20 % für die Messung verwendet. Damit kann die Anzeige-zeit, die für das
Totvolumen verantwortlich ist, im Verhältnis 1:4 verkürzt werden.
1. Manometer Eingangsdruck
3. Druckregler
5. Fast Loop Ausgangsdruck
11.7

Luftbedarfsmessung (Option)

Mit dem CWD2005 CT kann auch der Luftbedarf gemessen werden. Bei Gasen mit einem
hohen Anteil von höheren Kohlenwasserstoffen lässt sich mit einem Rechenmodell ein gutes
Ergebnis erzielen. Bei anderen Gasen wird eine zusätzliche CO-Messung integriert. Diese
kann als Einsteck Modul oder als gesonderte Messung ausgeführt werden.
11.7.1 Kalkulierter Luftbedarf
Der kalkulierte Luftbedarf errechnet sich aus der Relativen Dichte und aus dem Wobbeindex
mit einer Korrelationsgleichung. Der Wert wird in Nm3 Luft pro Nm3 Gas angegeben und
wird als Ausgang 4...20 mA ausgegeben.

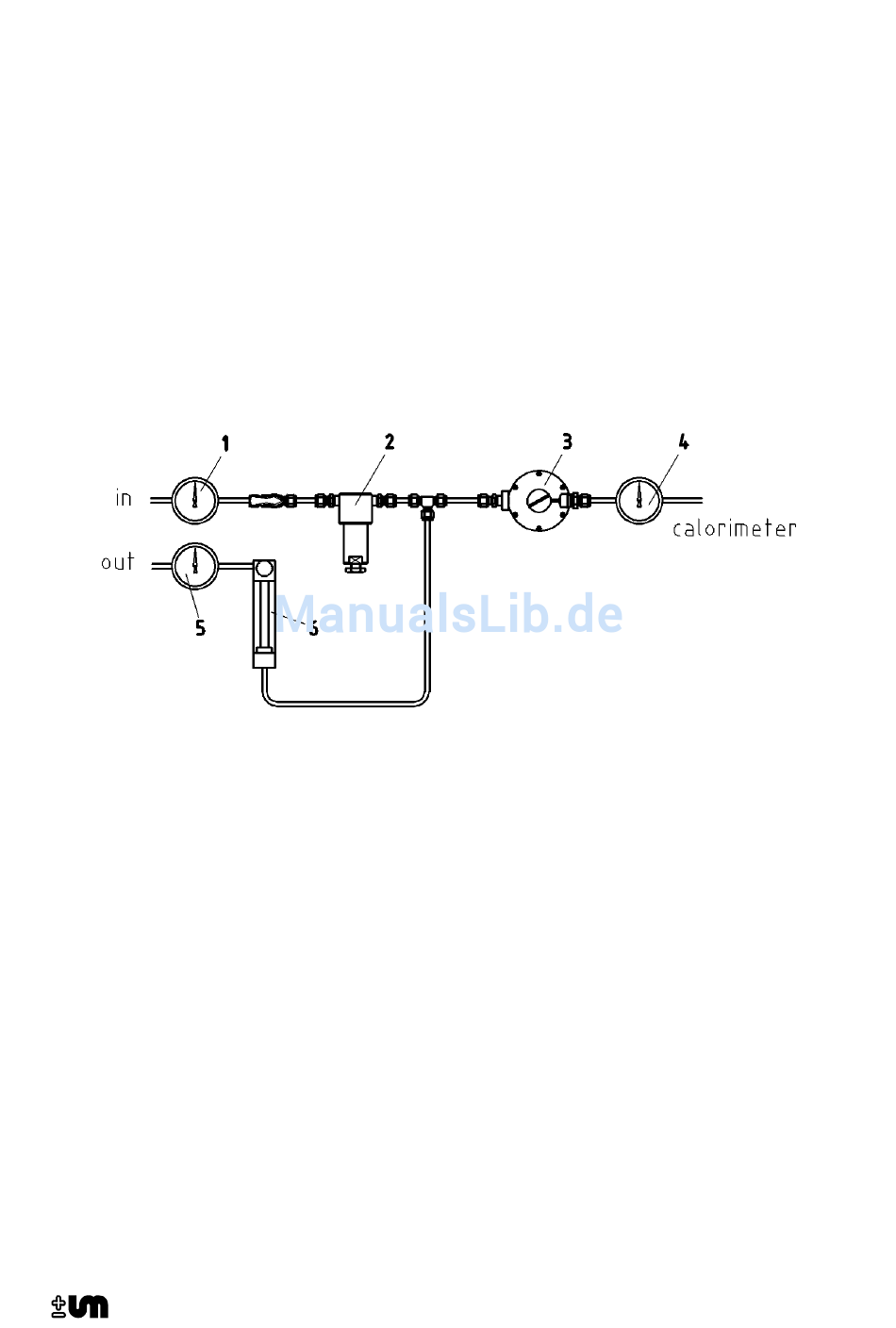

Abbildung 11-5: Fast Loop
2.
4.
6.
