Aansluitingen

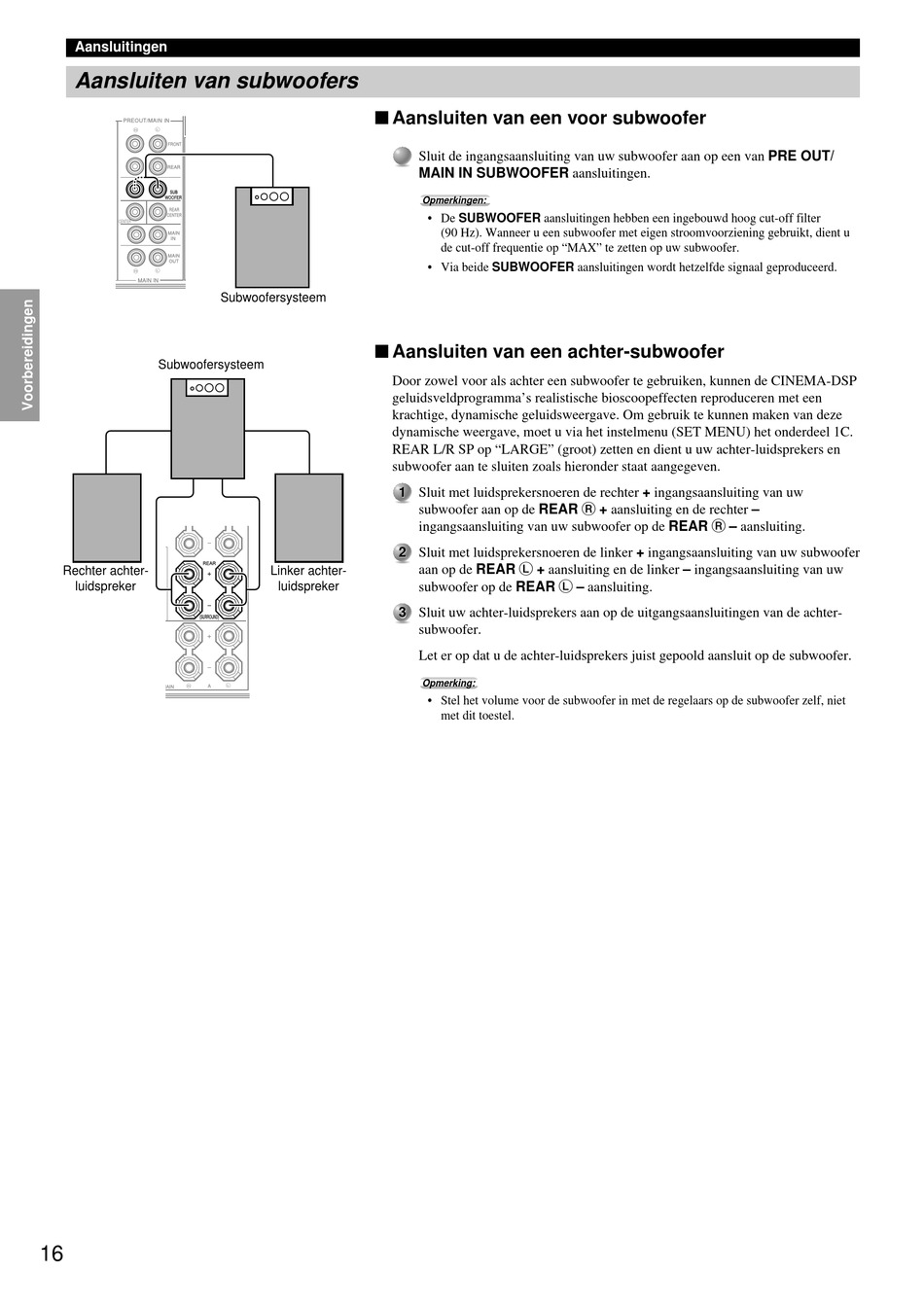

Aansluiten van subwoofers
L
R
CENTER
R L
Subwoofersysteem
Rechter achter-
luidspreker
R
16
Aansluiten van een voor subwoofer
Subwoofersysteem
Aansluiten van een achter-subwoofer
Door zowel voor als achter een subwoofer te gebruiken, kunnen de CINEMA-DSP
geluidsveldprogramma's realistische bioscoopeffecten reproduceren met een
krachtige, dynamische geluidsweergave. Om gebruik te kunnen maken van deze
dynamische weergave, moet u via het instelmenu (SET MENU) het onderdeel 1C.
REAR L/R SP op "LARGE" (groot) zetten en dient u uw achter-luidsprekers en
subwoofer aan te sluiten zoals hieronder staat aangegeven.
Linker achter-
luidspreker
L
Sluit de ingangsaansluiting van uw subwoofer aan op een van PRE OUT/
MAIN IN SUBWOOFER aansluitingen.
Opmerkingen:
• De SUBWOOFER aansluitingen hebben een ingebouwd hoog cut-off filter
(90 Hz). Wanneer u een subwoofer met eigen stroomvoorziening gebruikt, dient u
de cut-off frequentie op "MAX" te zetten op uw subwoofer.
• Via beide SUBWOOFER aansluitingen wordt hetzelfde signaal geproduceerd.
1 Sluit met luidsprekersnoeren de rechter + ingangsaansluiting van uw
1
subwoofer aan op de REAR R + aansluiting en de rechter –
ingangsaansluiting van uw subwoofer op de REAR R – aansluiting.
2 Sluit met luidsprekersnoeren de linker + ingangsaansluiting van uw subwoofer
2
aan op de REAR L + aansluiting en de linker – ingangsaansluiting van uw
subwoofer op de REAR L – aansluiting.
3 3 Sluit uw achter-luidsprekers aan op de uitgangsaansluitingen van de achter-
subwoofer.
Let er op dat u de achter-luidsprekers juist gepoold aansluit op de subwoofer.
Opmerking:
• Stel het volume voor de subwoofer in met de regelaars op de subwoofer zelf, niet
met dit toestel.
